ILC212 Modul Termal Inframerah LWIR Tanpa Pendingin 256x192 Untuk Kamera Termal Keamanan
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xResolusi | 256x192 | Konsumsi daya | 700mW |
---|---|---|---|
Rentang spektral | 8~14μm | Pitch Piksel | 12μm |
bersih | 65mK | Kecepatan bingkai | 25Hz/30Hz |
Cahaya Tinggi | Modul Termal Inframerah LWIR Tanpa Pendingin,Modul Termal Inframerah ILC212,Inti Kamera Termal Keamanan 256x192 |

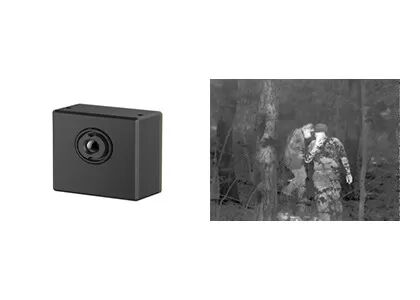

iLC212 Uncooled LWIR 256x192 / 12μm Modul Termal Inframerah untuk Kamera Termal Keamanan
iLC212 uncooled IR imaging module mengintegrasikan 256x192/12m focal plane array wafer level package (WLP) detektor inframerah dan dapat menangkap spektrum gelombang panjang inframerah (LWIR) yang berkisar dari 8 hingga 14μm.
Berorientasi untuk SWAP-C yang dioptimalkan sepenuhnya, modul kamera termal iLC212 dirancang khusus untuk pelanggan yang memiliki persyaratan ketat tentang ukuran, berat, dan biaya di bidang keamanan dan pengawasan.Karena ukurannya yang mini, ringan dan harga yang sangat rendah, inti termal iLC212 sangat memenuhi permintaan harga rendah pelanggan dan mempersingkat waktu dan biaya pengembangan untuk mereka.
iLC212 sangat cocok untuk diintegrasikan ke dalam kamera pengintai dengan pengukuran suhu sudut lebar dan jarak dekat, seperti Kamera Tersembunyi, Kamera Digital, Kamera Dome, Kamera Kotak dll.
- Aplikasi SWaP-C yang dioptimalkan sepenuhnya
- Cocok untuk berbagai kamera termal keamanan
- Berbagai macam aplikasi pencitraan termal
- Konsumsi Daya Rendah
Model | iLC212 |
Kinerja Detektor IR | |
Bahan | Vanadium Oksida Tanpa Pendingin |
Resolusi | 256×192 |
Ukuran Piksel | 12μm |
Respon Spektral | 8μm ~ 14m |
bersih | 65mK@F1.0@25℃@50Hz |
Pengolahan citra | |
Video Digital | RAW/YUV/BT656;Mendukung Transmisi Video USB2.0;Garis Parameter Dukungan Pengukuran Suhu |
Kecepatan Bingkai Digital | 25Hz/30Hz |
Tampilan Gambar | Hitam-panas/putih-panas/Pseudo-warna |
Algoritma Gambar | Koreksi Ketidakseragaman (NUC) Pengurangan Noise Gambar 3D (3DNR) Pengurangan Kebisingan 2D (DNS) Kompresi Rentang Dinamis (DRC) Peningkatan EE |
Waktu mulai | 3s |
Pengukuran suhu | |
Rentang Suhu Operasi | -10℃~+50 |
Rentang Pengukuran Suhu | -20℃~+150℃, Mendukung Ekspansi dan Kustomisasi Rentang Pengukuran Suhu |
Akurasi Pengukuran Suhu | ±3℃/±3% (ambil nilai yang lebih besar) @23℃±5℃;Jarak Pengukuran Suhu adalah 1.5m |
Pengukuran Suhu Daerah | Mendukung Pengukuran Suhu Area Apa Pun, Nilai Maksimum Area Output, Nilai Minimum, dan Nilai Rata-rata |
SDK | Versi Windows / Linux, Dapatkan Analisis Streaming Video dan Konversi Abu-abu ke Suhu |
Antarmuka Listrik | |
Antarmuka Eksternal | Konektor 30pin_HRS Input daya Video Digital RS232-TTL/USB2.0 GPIO dll. |
Komunikasi | RS232-TTL/USB2.0 |
Komponen Ekspansi | Dewan VPC |
Perangkat Lunak PC | |
Perangkat Lunak ICC | Kontrol Modul dan Tampilan Video |
Sistem tenaga | |
Sumber Daya listrik | DC 3.3V ± 0.1V |
Disipasi Daya | Kondisi Stabil: 0.70W/3.3V @23±3℃ |
Sifat fisik | |
konektor | Model Konektor Eksternal: DF40C-30DP-0.4V (51), (HRS-Pria) Model Konektor Kawin: DF40C (2.0)-30DS-0.4V (51), (HRS-Wanita) |
Ukuran | 21mm×21mm×12.8mm (termasuk lensa 3.2mm) |
Bobot | 8.9g±0.5g (termasuk lensa 3.2mm) |
Adaptasi Lingkungan | |
Suhu Operasi | -40℃~+70℃ |
Suhu Penyimpanan | -45℃~+85 |
Kelembaban | 5% ~ 95%, tanpa kondensasi |
Ketahanan Dampak & Getaran | Dampak: setengah gelombang sinus, 40g/11ms, 3-sumbu, 6-arah Getaran: 5.35grms, 3 sumbu |
Sertifikasi | ROHS2.0/REACH |
Lensa | |
Lensa Opsional | 3.2mm/F1.1, HFOV: 55.6±2.8°;Lapisan: AR |
Modul pencitraan termal iLC212 diterapkan pada bidang keamanan dan pemantauan, Sangat cocok untuk diintegrasikan ke dalam Kamera Tersembunyi, Kamera Digital, Kamera Dome, Kamera Kotak dll.
1. Apa itu pencitraan termal inframerah?
Pencitraan termal inframerah adalah jenis metode yang memanfaatkan radiasi inframerah dan energi panas untuk mengumpulkan informasi tentang objek.Ini mengubah radiasi inframerah yang tidak terlihat menjadi gambar termal inframerah yang terlihat dengan distribusi suhu permukaan target.Objek yang berbeda dan bahkan bagian yang berbeda dari objek yang sama memiliki kemampuan radiasi dan kekuatan refleksi inframerah yang berbeda.
2. Pencitraan inframerah dapat digunakan untuk apa?
-Penglihatan malam
-Cari & selamatkan
-Uji tidak merusak
-Pencegahan epidemi
-Termografi
-Keamanan & pemantauan
-Pemadam kebakaran
…
3. Apa itu modul pencitraan termal?
Modul pencitraan termal biasanya terdiri dari detektor inframerah, lensa inframerah, dan perangkat keras elektronik dengan perangkat lunak dan algoritma yang disematkan.Ini adalah unit minimum perangkat pencitraan termal.
