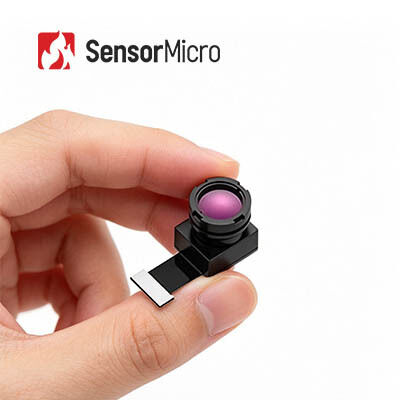

Modul Termal Inframerah LWIR Tanpa Pendingin dengan Resolusi 256x192 dan Pitch Piksel 12μm untuk Rentang Spektral 8~14μm

  • Uncooled LWIR Infrared Thermal Module with 256x192 Resolution and 12μm Pixel Pitch for 8~14μm Spectral Range
Tempat asal Wuhan, Provinsi Hubei, Cina
Nama merek SensorMicro
Sertifikasi ISO9001:2015; RoHS; Reach
Nomor model TIMO212
Kuantitas min Order 1 buah
Harga Bisa dinegosiasikan
Syarat-syarat pembayaran T/T
Detail produk
Kecepatan Bingkai Termografi: 25Hz, Pencitraan: 50Hz Resolusi 256x192
Keluaran Data 14bit Mentah Rentang Spektral 8~14μm
Pitch Piksel 12μm Akurasi pengukuran suhu Lebih besar dari ±2℃ / ±2%
Menyoroti

Modul Termal Inframerah LWIR Tanpa Pendingin

,

Modul Termal Inframerah ILC212

,

Inti Kamera Termal Keamanan 256x192
Tinggalkan pesan
Deskripsi Produk
Modul termal inframerah LWIR 256x192 yang tidak didinginkan untuk kamera termal keamanan
LWIR 256x192 / 12 μm Infrared Thermal Module yang tidak didinginkan untuk Kamera Termal Keamanan

TIMO212 uncooled IR imaging module integrates the 256x192 / 12μm focal plane array wafer level package (WLP) infrared detector and can capture long-wave infrared (LWIR) spectrum that ranges from 8 to 14μm.

Berorientasi untuk SWaP-C sepenuhnya dioptimalkan, modul kamera termal TIMO212 dirancang khusus untuk pelanggan yang memiliki persyaratan ketat tentang ukuran,berat dan biaya di bidang keamanan dan pengawasanKarena ukuran miniaturnya, berat ringan dan harga yang sangat rendah, inti termal TIMO212 sangat memenuhi permintaan harga rendah pelanggan dan memperpendek waktu pengembangan dan biaya.

TIMO212 sangat cocok untuk diintegrasikan ke dalam aplikasi seperti Smart Security, AloT, Observasi Malam, Instrumen dan Meter, dan Mesin Vision.

Fitur Utama
  • Modul Ultra-Miniatur dengan Optimasi SWaP-C Ultimate
    • Detektor yang dikemas pada tingkat wafer + optik pada tingkat wafer + shutter katup elektromagnetik mikro
    • Modul termal inframerah terkecil, memungkinkan fungsi pemindaian termal dasar dengan efisiensi biaya maksimum
    • Ukuran kompak, ringan, dan konsumsi daya rendah, ideal untuk integrasi ke dalam perangkat miniatur
  • Opsi optik yang fleksibel, pengukuran suhu yang akurat
    • Berbagai pilihan lensa tersedia, termasuk wide-angle dan telephoto untuk memenuhi berbagai kebutuhan aplikasi
    • Pengukuran suhu presisi tinggi dengan akurasi hingga ±2°C; mendukung pemantauan suhu regional dan full frame
  • Integrasi Mudah, Perkembangan Cepat
    • Mendukung antarmuka gambar DVP, kompatibel dengan berbagai platform tertanam
    • Sesuai dengan standar lingkungan RoHS 2.0
Spesifikasi Produk
Model TIMO212
Resolusi 256×192
Ukuran piksel 12 μm
Tanggapan Spektral 8-14μm
Mode Fokus Bebas fokus
Lensa (HFOV/FL) 17.5°/10mm 25°/7mm 56°/3.2mm 90°/2.1mm
Berat (g) 5.1±0.4 4.4±0.4 2±0.2 4.8±0.4
Ukuran (mm, tanpa FPC) 16×14×18 16×14×14.6 14×12×9.8 16×14×156
Jumlah PIN 40PIN
Data output 14bit Raw
Tingkat frame Termografi: 25Hz, Pencitraan: 50Hz
Jangkauan Pengukuran Suhu -20°C~+550°C (-20°C~+150°C)
Keakuratan Pengukuran Suhu Lebih besar dari ±2°C / ±2%
Suhu operasi -20°C~+60°C
Kelembaban 5% ~ 85%
Suhu penyimpanan -45°C~+85°C
Sertifikasi RoHS 2.0 / Jangkauan
Aplikasi Industri

Modul pencitraan termal iLC212 diterapkan pada bidang Keamanan Cerdas, AloT, Observasi Malam, Instrumen dan Meter, Visi Mesin, dll.

Keuntungan Produk
  • Portofolio produk yang beragam:Berbagai format produk termasuk detektor inframerah, inti kamera, dan modul untuk memenuhi berbagai persyaratan integrasi.
  • Berbagai produk yang kaya:Beberapa resolusi array, ukuran piksel, band gelombang, dan kombinasi opsi lensa memberikan fleksibilitas yang lebih besar untuk berbagai aplikasi.
  • Kinerja luar biasa:Pencitraan yang jelas, ukuran kompak, konsumsi daya rendah, kepekaan tinggi, dan keandalan yang kuat dirancang untuk bekerja di bawah berbagai tantangan lingkungan.
  • Mudah Integrasi:Berbagai pilihan antarmuka membuat integrasi mudah dan memungkinkan pengembangan cepat di berbagai bidang aplikasi.
Pertanyaan yang Sering Diajukan
  • Apa itu pencitraan termal inframerah?
    Pencitraan termal inframerah adalah metode yang menggunakan radiasi inframerah dan energi termal untuk mengumpulkan informasi tentang benda.Ini mengubah radiasi inframerah tak terlihat menjadi gambar termal inframerah terlihat dengan distribusi suhu permukaan targetBenda yang berbeda dan bahkan bagian yang berbeda dari benda yang sama memiliki kemampuan radiasi yang berbeda dan kekuatan refleksi inframerah.
  • Apa yang bisa digunakan dengan pencitraan inframerah?
    Visi malam, Pencarian & penyelamatan, Tes Non-destruktif, Pencegahan Epidemi, Termografi, Keamanan & pemantauan, Pemadam kebakaran, dan banyak lagi.
  • Apa itu modul pencitraan termal?
    Modul pencitraan termal biasanya terdiri dari detektor inframerah, lensa inframerah dan elektronik perangkat keras dengan perangkat lunak dan algoritma tertanam.
