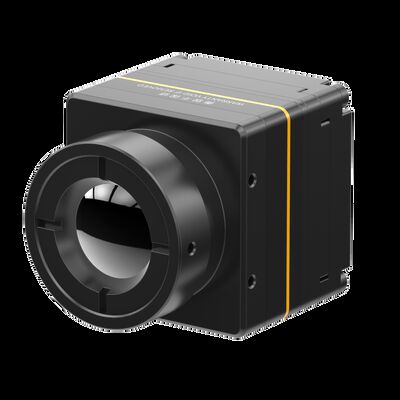

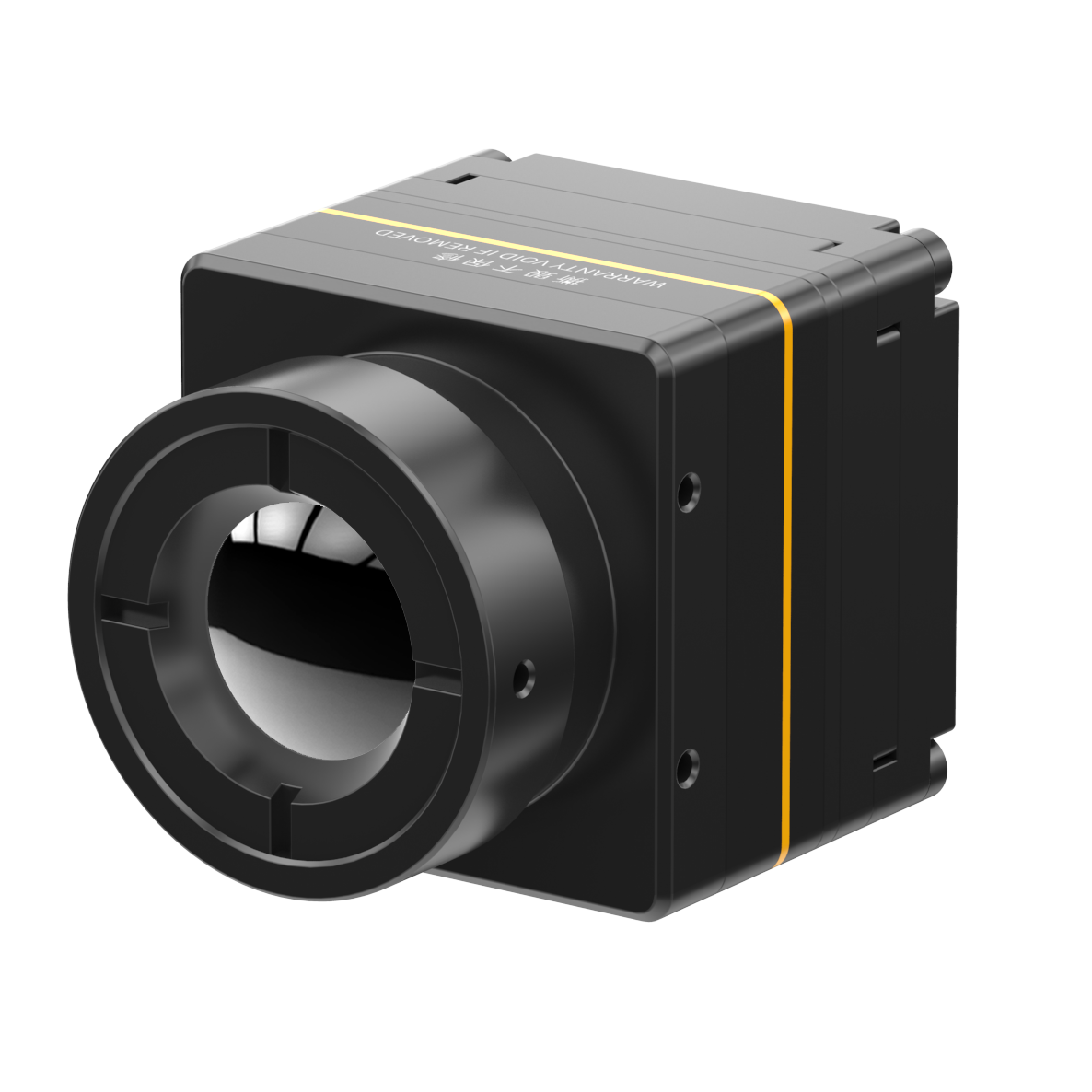

Modul Termal Tanpa Pendingin Ultra Ringkas Dengan Lensa 9.1 / 13 / 19mm
| Tempat asal | Wuhan, Provinsi Hubei, Cina |
|---|---|
| Nama merek | SensorMicro |
| Sertifikasi | ISO9001:2015; RoHS; Reach |
| Nomor model | COIN417G2 |
| Kuantitas min Order | 1 buah |
| Harga | negotiable |
| Syarat-syarat pembayaran | L/C,T/T |
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xDetail produk
| Resolusi | 384x288 /17μm | NETD | ≤50mk |
|---|---|---|---|
| Rentang spektral | 8~14μm | Ukuran | 21x22.3x15.6mm (Dengan Lensa 9.1mm) |
| Kisaran Suhu | -20℃~+550℃ (Dapat disesuaikan) | Akurasi Suhu | ±3°C atau ±3% |
| Menyoroti | Modul Termal Tanpa Pendingin Dengan Lensa 9.1mm,Modul Termal Tanpa Pendingin Dengan Lensa 13mm,Modul Kamera Termal Dengan Lensa 19mm |
||
Deskripsi Produk
Modul Kamera Keamanan Termal
Modul termal yang tidak didinginkan untuk keamanan dan pengawasan dengan lensa 9,1/13/19mm
Deskripsi Produk
SensorMicro pernah meluncurkan satu modul termal COIN417 dengan struktur ultra-kompak yang hampir sebesar koin satu dolar. Sekarang, datang generasi baru: COIN417G2 Uncooled Thermal Module. tidak hanya struktur yang diperbarui, tetapi juga peningkatan kinerja secara keseluruhan.
Inti inframerah COIN417G2 menggunakan versi terbaru dari detektor inframerah tingkat wafer 384x288 tanpa TEC.Dengan menekankan fungsionalitas, sifat ilmiah dan kenyamanan sebagai pusat dan tujuan desain daripada penampilan, versi baru lebih memperhatikan kinerja.Tubuh mengurangi bagian ditumpuk dengan struktur keseluruhan yang lebih ringkas.
Ini mengintegrasikan paket wafer level 400x300 @ 17μm (WLP) detektor pencitraan inframerah, sirkuit pemrosesan sinyal berkinerja tinggi dan algoritma pemrosesan gambar.
Modul inframerah COIN417G2 memiliki presentasi gambar termal yang tajam dan tajam, ukuran kompak dan biaya rendah.Ini juga memiliki fungsi termografi opsional dengan rentang pengukuran dari -20 °C ~ 550 °C untuk pengukuran suhu industri.
Fitur Utama
- Ukuran Mini: 25.4x25.4x29.3mm (dengan Lensa 9.1mm)
- Berat ringan: 29g±3g (dengan lensa 9,1mm)
- NETD tipikal ≤40mk
- Kualitas gambar yang ditingkatkan
- Konsumsi Daya Rendah
- Perkembangan dan Integrasi yang Cepat
Spesifikasi Produk
| Model | COIN417G2/R |
| Kinerja detektor IR | |
| Bahan | VOx |
| Resolusi | 400×300 |
| Pixel Pitch | 17 μm |
| Jangkauan Spektral | 8μm ~ 14μm |
| NETD yang khas | ≤ 40mK |
| Pengolahan Gambar | |
| Tingkat frame | 50Hz/30Hz/25Hz |
| Waktu Mulai | 3s |
| Video analog | PAL/NTSC |
| Video Digital | RAW/YUV/BT656 |
| Algoritma Gambar | Koreksi Ketidaksamaan (NUC) Pengurangan Kebisingan 3D (3DNR) Pengurangan Kebisingan 2D (DNS) Kompresi Jangkauan Dinamis (DRC) Peningkatan Edge (EE) |
| Digital Zoom | 1X ~ 8X zoom terus menerus, 1/8 ukuran langkah (output YUV) |
| Tampilan gambar | Hitam Panas / Putih Panas / Warna Palsu |
| Perangkat Lunak PC | |
| Perangkat Lunak ICC | Modul Kontrol dan Tampilan Video |
| Spesifikasi Listrik | |
| Antarmuka eksternal standar | 50Pin_HRS: DF40C-50DP-0.4V ((51), (HRS, Pria) |
| Papan Ekstensi USB | Tipe-C |
| Antarmuka Komunikasi | TTL-232/USB2.0 |
| Digital Video Interface | CMOS8/CMOS16/LVDS/USB2.0 |
| Tegangan Pasokan | 4 ~ 5,5V |
| Konsumsi Listrik Tipikal | 0.7W |
| Pengukuran Suhu | |
| Jangkauan suhu operasi | -10°C~+50°C |
| Jangkauan Pengukuran Suhu | -20°C~150°C, 0°C~550°C; Dukungan kustomisasi dan ekspansi |
| Keakuratan Pengukuran Suhu | Lebih besar dari ±3°C atau ±3% |
| Pengukuran suhu regional | Dukungan Nilai maksimum, minimum dan rata-rata suhu daerah output |
| SDK | Windows/Linux/ARM; Mencapai Analisis Stream Video dan Konversi dari Gray ke Suhu |
| Karakteristik Fisik | |
| Ukuran (mm) | 25.4×25.4×29.3 ((dengan Lensa 9.1mm) 25.4×25.4×41.2 ((dengan Lensa 13mm) 25.4×25.4×40 (dengan lensa 19mm) |
| Berat badan | 29g±3g(Dengan Lensa 9.1mm) 42g±3g(Dengan Lensa 13mm) 44g±3g(Dengan lensa 19mm) |
| Kemampuan Beradaptasi dengan Lingkungan | |
| Suhu operasi | -40°C+70°C |
| Suhu penyimpanan | -45°C+85°C |
| Kelembaban | 5% ~ 95%, tidak kondensasi |
| Getaran | 5.35grms, 3-sumbu |
| Kejutan | Half Sinus Wave, 40g/11ms, 3-axis, 6-arah |
| Sertifikat | RoHS2.0/REACH |
| Optik | |
| Lensa Opsional | Athermal tetap: 9.1mm/13mm/19mm |
| Tingkat Perlindungan | IP67 |
Aplikasi Industri
Modul termal COIN417G2 dapat digunakan dalam termografi, pemantauan keamanan, pemadam kebakaran dan penyelamatan, luar ruangan, AIoT, perangkat keras pintar, muatan UAV, ADAS dll.
Berbagai Lensa Tersedia
Pertanyaan Umum
1Apa itu termografi inframerah?
Termografi adalah teknologi baru dan efektif dari metode diagnostik non-invasif berdasarkan deteksi suhu permukaan objek.Radiasi inframerah (IR) yang dipancarkan dari suatu objek dicatat dan divisualisasikan dalam bentuk peta distribusi suhu.
2Untuk apa termografi inframerah dapat digunakan?
Gambar termal inframerah dapat digunakan untuk melakukan pemeriksaan rumah, menentukan cacat struktural, kesalahan listrik, kesalahan mekanis, perubahan fisiologis pada manusia dan hewan dan banyak lagi.
3Apa keuntungan dari termografi inframerah?
Untuk tes non-destruktif, mudah untuk menguji dan cepat untuk menanggapi tanpa kerusakan, yang menghasilkan penghematan biaya, meningkatkan efisiensi kerja, mengurangi tenaga kerja dan depresiasi peralatan.
Untuk termografi medis, sangat efisien untuk menemukan masalah tersembunyi dalam tubuh manusia, 100% aman tanpa radiasi dan rasa sakit, yang merupakan alat yang ideal untuk skrining kesehatan dini.
