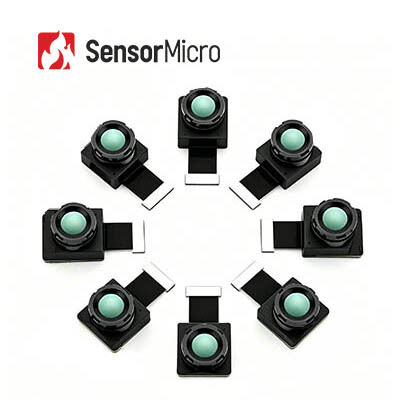

Modul Imaging Thermal Uncooled 256x192 Resolusi 12μm Pitch Pixel untuk Keamanan dan Termografi

  • Uncooled Thermal Imaging Module 256x192 Resolution 12μm Pixel Pitch for Security and Thermography
Tempat asal Cina
Nama merek SensorMicro
Sertifikasi ISO9001:2015; RoHS; Reach
Nomor model TIMO212
Kuantitas min Order 1 buah
Harga Bisa dinegosiasikan
Syarat-syarat pembayaran T/T
Detail produk
Resolusi 256x192 Rentang Pengukuran Suhu -20℃~+550℃
Rentang Spektral 8~14μm Pitch Piksel 12μm
Mode fokus Bebas fokus Kecepatan Bingkai Termografi: 25Hz, Pencitraan: 50Hz
Menyoroti

Modul Pencitraan Termal Tak Didinginkan 256x192

,

Modul Pencitraan Termal Tak Didinginkan Kamera Keamanan

,

Inti Kamera Termal Pitch Piksel 12um
Tinggalkan pesan
Deskripsi Produk
Modul Pencitraan Termal Tanpa Pendingin 256x192/12μm untuk Kamera Keamanan
Tinjauan Produk
TIMO212 mencakup detektor inframerah berukuran sangat kecil 256x192/12μm dalam paket tingkat wafer (WLP) yang menangkap spektrum inframerah gelombang panjang (LWIR) mulai dari 8 hingga 14μm.
Karena SWaP-C yang sepenuhnya dioptimalkan, modul kamera termal TIMO212 dapat diintegrasikan ke dalam kamera inframerah dengan persyaratan ketat pada ukuran dan berat.
Modul kamera termal TIMO212 banyak digunakan dalam Pemantauan Keamanan, Termografi, Perangkat yang Dapat Dipakai, Elektronik Kendaraan, Rumah Pintar, dan Deteksi Makhluk Hidup.
Fitur Utama
  • Modul Ultra-Miniatur dengan Optimasi SWaP-C Terbaik
    • Detektor yang dikemas tingkat wafer + optik tingkat wafer + rana katup mikro-elektromagnetik
    • Modul pencitraan termal inframerah terkecil, memungkinkan fungsionalitas pencitraan termal dasar dengan efisiensi biaya maksimum
    • Ukuran ringkas, ringan, dan konsumsi daya rendah, ideal untuk integrasi ke dalam perangkat miniatur
  • Opsi Optik Fleksibel, Pengukuran Suhu Akurat
    • Berbagai pilihan lensa tersedia, termasuk sudut lebar dan telefoto, untuk memenuhi kebutuhan aplikasi yang beragam
    • Pengukuran suhu presisi tinggi dengan akurasi hingga ±2°C; mendukung pemantauan suhu regional dan bingkai penuh
  • Integrasi Mudah, Pengembangan Cepat
    • Mendukung antarmuka gambar DVP, kompatibel dengan berbagai platform tertanam
    • Sesuai dengan standar lingkungan RoHS 2.0
Spesifikasi Produk
Model TIMO212
Resolusi 256×192
Ukuran Piksel 12μm
Respons Spektral 8-14μm
Mode Fokus Bebas Fokus
Lensa (HFOV/FL) 17,5°/10mm | 25°/7mm | 56°/3,2mm | 90°/2,1mm
Berat (g) 5,1±0,4 | 4,4±0,4 | 2±0,2 | 4,8±0,4
Ukuran (mm, tanpa FPC) 16×14×18 | 16×14×14,6 | 14×12×9,8 | 16×14×15,6
Jumlah PIN 40PIN
Data Keluaran 14bit Mentah
Laju Bingkai Termografi: 25Hz, Pencitraan: 50Hz
Rentang Pengukuran Suhu -20°C~+550°C (-20°C~+150°C | +100°C~550°C)
Akurasi Pengukuran Suhu Lebih besar dari ±2°C / ±2%
Suhu Operasi -20°C~+60°C
Kelembaban 5%~85%
Suhu Penyimpanan -45°C~+85°C
Sertifikasi RoHS 2.0 / REACH
Aplikasi Industri
Modul pencitraan termal TIMO212 diterapkan pada Pemantauan Keamanan, Termografi, Perangkat yang Dapat Dipakai, Elektronik Kendaraan, Rumah Pintar, dan Deteksi Makhluk Hidup.
Lini Produk Kami
  • Sensitivitas tinggi dan kinerja luar biasa
  • Teknologi terkemuka dunia di industri inframerah
  • Berbagai detektor inframerah tersedia - baik detektor IR tanpa pendingin maupun berpendingin dalam format dan ukuran piksel yang berbeda
  • Produksi massal untuk memastikan pengiriman cepat - tiga lini produksi dengan kapasitas produksi tahunan hingga jutaan detektor
Pertanyaan yang Sering Diajukan
Bagaimana cara memilih resolusi detektor inframerah yang tepat?
Ini tergantung pada kebutuhan dan aplikasi aktual produk Anda, dan harga juga merupakan faktor yang perlu dipertimbangkan. Jika kualitas gambar tidak penting, Anda dapat memilih detektor inframerah dengan resolusi lebih rendah seperti 120x90, 256x192, atau 400x300. Jika Anda membutuhkan gambar yang sangat jelas untuk tujuan khusus seperti pemantauan jarak jauh, Anda dapat memilih detektor inframerah beresolusi tinggi 1280x1024.
Bagaimana cara memilih warna semu yang tepat untuk pencitraan termal?
  • Abu-abu putih lebih cocok untuk target dengan perbedaan suhu kecil
  • Merah dan biru lebih cocok untuk adegan di mana titik masalah perlu ditemukan
  • Merah besi adalah palet warna standar industri listrik
Catatan: Terlepas dari palet mana yang Anda pilih, pengukuran suhu termal tidak akan berubah.
Bagaimana cara memilih lensa kamera termal inframerah yang sesuai?
  • Lensa standar dapat memenuhi target normal dengan jarak yang sesuai
  • Lensa telefoto cocok untuk target yang relatif kecil yang perlu dilihat dari jarak jauh
  • Lensa sudut lebar lebih baik untuk melihat lebih banyak detail objek pada jarak dekat
  • Lensa makro untuk melihat target yang sangat kecil pada jarak dekat, seperti sirkuit chip
