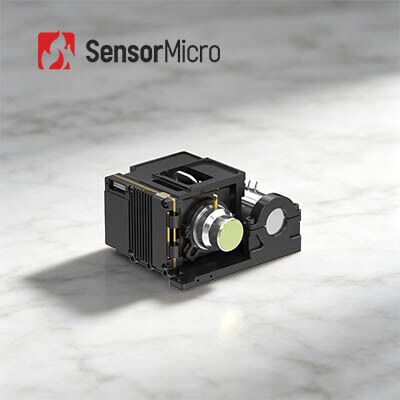

Modul Pencitraan Termal MWIR Laju Bingkai Tinggi 50Hz dengan Resolusi 1024×768 dan Teknologi HOT

  • High Frame Rate 50Hz MWIR Thermal Imaging Module with 1024×768 Resolution and HOT Technology
Tempat asal Cina
Nama merek SensorMicro
Sertifikasi ISO9001:2015; RoHS; Reach
Nomor model GAVIN GC1010HMG
Kuantitas min Order 1 buah
Harga Bisa dinegosiasikan
Syarat-syarat pembayaran T/T
Detail produk
Jenis Modul Kamera Berpendingin Kecepatan Bingkai 50Hz
Resolusi 1024 × 768/10μm Detektor IR NETD (23℃) 20mK (F2); 25mK (F4)
Ukuran 87×94×54.5mm Panjang Gelombang Tengah 3,7~4,8μm
Menyoroti

MWIR Modul Pencitraan Termal 15um

,

Modul Pencitraan Termal 100Hz

,

Modul Kamera Dingin HgCdTe
Tinggalkan pesan
Deskripsi Produk
Modul Pencitraan Termal MWIR Laju Bingkai Tinggi Berpendingin HOT 1024×768/10μm
Tinjauan Produk

Inti kamera inframerah GAVIN GC1010HMG menampilkan detektor berpendingin inframerah gelombang menengah HOT 1024×768, 10μm. Dibandingkan dengan GAVIN GC615HMG, FPA yang lebih besar dan arsitektur piksel yang lebih kecil meningkatkan resolusi spasial dan visibilitas detail untuk pencitraan termal yang lebih jelas. Algoritma pemrosesan gambar generasi berikutnya yang tertanam memberikan aliran video yang stabil dan fidelitas tinggi.

Memanfaatkan teknologi HOT untuk operasi suhu tinggi 150K (waktu pendinginan ≤ 4 menit), unit ini mewujudkan karakteristik SWaP yang sangat baik dengan dimensi fisik 87×94×54,5mm dan berat hanya 460g. Serangkaian antarmuka digital yang komprehensif termasuk CameraLink, USB3.0, GigE, HDMI, SDI, MIPI, dan serat optik tersedia, bersama dengan output video RAW/YUV yang dapat dikonfigurasi.

Dirancang untuk integrasi sistem yang mulus, inti ini sangat cocok untuk perangkat genggam, muatan seluler, dan misi pemantauan jarak jauh berkelanjutan dengan batasan ketat pada volume, berat, dan penggunaan daya.

Fitur Utama
Kualitas Unggul dengan FPA Lebih Besar dan Ukuran Piksel Lebih Kecil
  • Dikembangkan berdasarkan detektor inframerah berpendingin HOT MWIR format besar 1024×768/10μm, memberikan gambar yang jelas dan bidang pandang yang luas
  • Dilengkapi dengan algoritma pemrosesan gambar generasi berikutnya termasuk DRC, pengurangan noise 2D/3D, dan peningkatan tepi EE untuk kualitas gambar yang superior
  • Ukuran piksel 10μm yang lebih kecil memberikan resolusi spasial yang lebih tinggi dan rasio sinyal-ke-noise yang lebih baik
Optimalisasi SWaP Dipimpin oleh Teknologi HOT
  • Mendukung operasi suhu tinggi 150K, dengan waktu pendinginan ≤ 4 menit
  • Ukuran ringkas: 87×94×54,5mm, ringan: 460g
Antarmuka Kaya, Integrasi Mudah
  • Mendukung antarmuka CameraLink/USB3.0/GigE/HDMI/SDI/MIPI/Serat optik
  • Output gambar RAW/YUV yang fleksibel
Spesifikasi Produk
Model GAVIN GC1010HMG
Resolusi 1024×768
Ukuran Piksel 10μm
Respons Spektral 3,7μm±0,2μm～4,8μm±0,2μm
NETD Detektor IR (23℃) 20mK (F2); 25mK (F4)
Laju Bingkai 50Hz
Zoom Digital Zoom digital kontinu 1× hingga 8×
Arah Gambar Balik Horizontal/Vertikal/Diagonal
Algoritma Gambar DRC, Pengurangan Noise Gambar 2D/3D, EE
Video Analog PAL/NTSC
Video Digital Standar: DVP/LVDS/USB2.0
Opsi: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Serat Optik Mode Tunggal/Serat Optik Mode Ganda
Sinkronisasi Eksternal Standar: LV-TTL
Opsi: RS422/LVDS
Komunikasi Standar: USB2.0/LV-TTL
Opsi: RS422/CAN/USB3.0/GigE
Catu Daya 12V±1V
Konsumsi Daya Stabil (23℃) ≤8W
Waktu Pendinginan (23℃) ≤4 menit
Ukuran (mm) 87×94×54,5
Berat (g) ≤460
Suhu Operasi -40℃~+71℃
Opsi Lensa Fokus tetap: 25mm/F2
Aplikasi Industri

Modul kamera termal GAVIN GC1010HMG banyak digunakan di banyak area seperti NDT, Pemantauan Lingkungan, Pengawasan Jarak Jauh, Penelitian Ilmiah, dll.

Lini Produk Kami
  • Sensitivitas tinggi dan kinerja luar biasa
  • Teknologi terkemuka dunia di industri inframerah
  • Berbagai detektor inframerah tersedia - baik detektor IR tak berpendingin maupun berpendingin dalam format dan ukuran piksel yang berbeda
  • Produksi massal untuk memastikan pengiriman cepat - tiga lini produksi dengan kapasitas produksi tahunan hingga jutaan detektor
Pertanyaan yang Sering Diajukan
Apa itu pencitraan termal inframerah?
Pencitraan termal inframerah adalah metode penggunaan radiasi inframerah dan energi termal untuk mengumpulkan informasi tentang objek, untuk membuat gambar mereka, atau mendapatkan informasi suhu objek, bahkan di lingkungan dengan visibilitas rendah.
Di industri mana saja detektor inframerah bidang fokus digunakan?
Detektor bidang fokus inframerah adalah komponen inti dari sistem pencitraan termal, dan merupakan kunci untuk mendeteksi, mengidentifikasi, dan menganalisis informasi inframerah objek. Ini memiliki berbagai aplikasi dalam lalu lintas, inspeksi, pemantauan keamanan, meteorologi, kedokteran, dan industri lainnya.
Apa karakteristik detektor bidang fokus inframerah berpendingin & tak berpendingin?
Detektor bidang fokus inframerah dapat dibagi menjadi detektor bidang fokus inframerah berpendingin dan detektor bidang fokus inframerah tak berpendingin. Detektor inframerah berpendingin bekerja di lingkungan vakum suhu rendah dengan sensitivitas tinggi dan dapat membedakan perbedaan suhu yang lebih halus, sementara detektor bidang fokus inframerah tak berpendingin tidak memerlukan lingkungan kriogenik dan dapat bekerja pada suhu kamar.
Bagaimana cara memilih lensa kamera termal inframerah yang sesuai?
  • Lensa standar dapat memenuhi target normal dengan jarak yang sesuai
  • Untuk lensa telefoto, cocok untuk target yang relatif kecil dan perlu dilihat dari jarak jauh
  • Untuk melihat lebih banyak detail objek pada jarak dekat, lensa sudut lebar lebih baik
  • Lensa makro adalah untuk melihat target yang sangat kecil pada jarak dekat, seperti sirkuit chip
