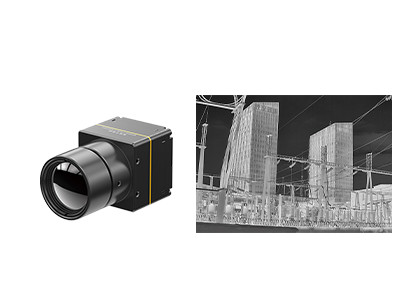

COIN612G2 LWIR Modul Imaging Thermal Uncooled dengan Resolusi 640x512 dan 12μm Pixel Pitch pada Daya 0,65W

  • COIN612G2 LWIR Uncooled Thermal Imaging Module with 640x512 Resolution and 12μm Pixel Pitch at 0.65W Power
Tempat asal Cina
Nama merek SensorMicro
Sertifikasi ISO9001:2015; RoHS; Reach
Nomor model KOIN612G2
Kuantitas min Order 1 potong
Harga Bisa dinegosiasikan
Syarat-syarat pembayaran T/T
Detail produk
Resolusi 640x512 NETD ≤25mK/F1.0/25℃
Konsumsi Daya 0,65W Rentang Spektral 8~14μm
Pitch Piksel 12μm Kecepatan Bingkai 25/30/50Hz
Menyoroti

TWIN612 / R

,

Modul Termal Tanpa Pendingin LWIR

,

Modul Termal Tanpa Pendingin 640x512
Tinggalkan pesan
Deskripsi Produk
COIN612G2 LWIR Uncooled Thermal Imaging Module 640x512 12μm
SWaP-C Uncooled LWIR 640x512 12 μm Thermal Imaging Module
Untuk produsen OEM dan integrator sistem yang mencari blok bangunan pencitraan termal siap pakai, inti kamera inframerah COIN612G2 adalah solusi yang menguntungkan dan biaya pengembangan rendah.Inti ini dilengkapi dengan sensitivitas tinggi 640×512 12μm ApexCore wafer-level detektor inframerah terintegrasi dengan sirkuit pemrosesan sinyal dewasa dan algoritma pencitraan dioptimalkan, mencapai NETD ≤25mK untuk reproduksi adegan termal yang tajam dan lokalisasi hotspot yang cepat.
Dilengkapi dengan kompatibilitas komunikasi serial universal dan empat antarmuka output video utama, ditambah rangkaian lengkap lensa yang cocok,membutuhkan pekerjaan kustomisasi minimal untuk produk akhir yang mencakup visi industri, keamanan malam, pengamatan luar ruangan dan sensor AIoT. Desainnya yang sangat ringan (25.4×25.4×15.7mm, 15±1g, daya ≤0.65W) lebih memperluas bentuk produk yang berlaku,sementara kinerja yang seimbang dan biaya membantu distributor memastikan daya saing pasar yang lebih kuat.
Fitur Utama
Fungsionalitas yang Komprehensif, Solusi yang Menguntungkan
  • Dikembangkan dengan detektor inframerah tingkat wafer ApexCore berkinerja tinggi dan hemat biaya dengan NETD ≤25mK
  • Menggabungkan FPA arus utama dengan algoritma pemrosesan gambar canggih untuk meningkatkan kualitas gambar
Struktur kompak, desain ringan
  • Dimensi: 25,4 × 25,4 × 15,7 mm
  • Berat: 15±1g, Konsumsi daya ≤0,65W
Konfigurasi serbaguna, integrasi cepat
  • Berbagai pilihan lensa tersedia untuk memenuhi berbagai persyaratan aplikasi
  • Mendukung antarmuka output gambar USB 2.0/DVP/LVDS/BT.656
  • Output data gambar RAW/YUV dengan kontrol port serial
Spesifikasi Produk
Model COIN612G2
Indikator detektor IR
Bahan yang sensitif VOx
Resolusi 640×512
Ukuran piksel 12 μm
Tanggapan Spektral 8μm ~ 14μm
NETD yang khas ≤ 25mK/F1.0/25°C
Pengolahan Gambar
Tingkat frame digital 25/30/50Hz
Waktu Mulai 6s
Video analog PAL/NTSC
Video Digital RAW/YUV422
Algoritma Gambar Koreksi Ketidaksamaan (NUC)
Pengurangan Kebisingan 3D (3DNR)
Penghapusan Kebisingan 2D (DNS)
Kompresi Jangkauan Dinamis (DRC)
Peningkatan Edge (EE)
Tampilan gambar 10 Jenis (Bodas Panas/Lava/Besi Merah/Besi Panas/Medicinal/Artik/Rainbow 1/Rainbow 2/Tint/Black Hot)
Perangkat Lunak PC Perangkat Lunak ICC - Kontrol Modul & Tampilan Video
Listrik
Antarmuka eksternal standar 50pin: DF40C-50DP-0.4V ((51), (HRS, Male)
Papan Ekstensi USB3.0/USB2.0/VPC/USB2.0&VPC
Antarmuka Komunikasi TTL-232/USB2.0
Digital Video Interface DVP8/DVP16/USB2.0/BT.656/LVDS
Tegangan Pasokan 4.5 ~ 5.5V
Konsumsi Listrik Tipikal 0.65W
Mesin
Ukuran inti kosong ((mm) 25.4 x 25.4 x 15.7
Berat inti kosong ((g) 15±1g
Kemampuan Beradaptasi dengan Lingkungan
Suhu operasi -40°C~+70°C
Suhu penyimpanan -45°C~+85°C
Kelembaban 5% ~ 95%, tidak kondensasi
Getaran 5.35grms, getaran acak, 3-sumbu
Dampak Gelombang setengah sinus, 40g / 11ms, arah dampak X Axis, 3 kali
Sertifikasi RoHS2.0/REACH
Lensa optik
Lensa optik Fokus tetap Athermal: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm/50mm/70mm
Tingkat Perlindungan IP67 ((Lensa Depan)
Aplikasi Industri
Pemantauan Keamanan Visi Industri Pengamatan di Luar Pemadam Kebakaran & Penyelamatan ADAS Visi Mesin
Manfaat Kita
  • Produk kustomisasi:Sesuaikan konfigurasi dan sesuaikan algoritma untuk memenuhi persyaratan khusus industri
  • Dukungan dan Pelatihan Teknis di Lokasi:Memberikan pelanggan inti dengan pengaturan sistem langsung dan pelatihan operasional
  • Inovasi Bersama untuk Produk dan Pasar Baru:Bekerja sama dengan pelanggan untuk mengembangkan solusi aplikasi inframerah yang inovatif
Pertanyaan yang Sering Diajukan
1Apa itu Imaging Infrared?
Pencitraan termal inframerah adalah metode menggunakan radiasi inframerah dan energi termal untuk mengumpulkan informasi tentang benda, untuk merumuskan gambarnya,atau mendapatkan informasi suhu benda, bahkan di lingkungan visibilitas rendah.
2Bagaimana Imaging Infrared Termal bekerja?
Sistem pencitraan termal inframerah adalah deteksi dan identifikasi pasif tanpa kontak teknologi inframerah.Ini memfokuskan radiasi inframerah dari adegan pada detektor inframerah array bidang fokus melalui sistem optik inframerah yang dapat melewati radiasi inframerahDetektor termal mengubah sinyal radiasi dengan intensitas yang berbeda menjadi sinyal listrik yang sesuai dan kemudian melalui amplifikasi dan pemrosesan video,membentuk gambar inframerah yang dapat diamati dengan mata telanjang.
