Long Wave 640x512 12μm Thermal Imaging Module for Security Monitoring
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xResolusi | 640x512 | Konsumsi daya | 0.8W |
---|---|---|---|
Rentang spektral | 8~14μm | Pitch Piksel | 12μm |
bersih | 40mK | Kecepatan bingkai | 25Hz/30Hz |
Cahaya Tinggi | Modul Pencitraan Termal Gelombang Panjang 12um,Modul Pemantauan Pencitraan Termal 640x512 |

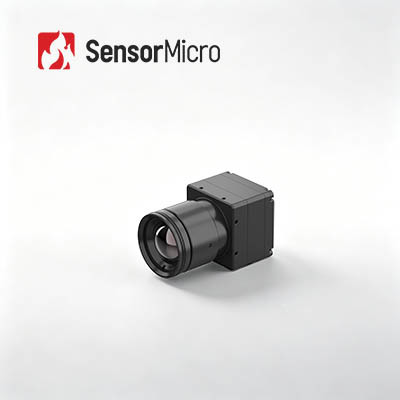

Modul Pencitraan Termal Gelombang Panjang 640x512 12μm untuk Pemantauan Keamanan
Modul termal TWIN612 adalah produk baru yang dikembangkan oleh Global Sensor Technology.Ini mengintegrasikan 640x512/12µm paket keramik detektor inframerah tanpa pendingin.Dengan NETD<40mk yang khas, modul termal TWIN612 dapat menghadirkan gambar yang lebih jelas, lebih tajam, dan lebih detail.
Dengan rentang pengukuran suhu -20℃~150℃/0~550℃, akurasi ±2℃ atau ±2% dan kecepatan bingkai hingga 30Hz, modul termal menjamin gambar termal yang halus dan pengukuran suhu yang akurat.
Modul termal TWIN612 memiliki keunggulan desain yang ringkas, struktur yang ringan, dan konsumsi daya serendah 0.8w.Dengan algoritma gambar yang disempurnakan dan fungsi pengukuran suhu, modul termal TWIN612 menyajikan gambar yang lebih stabil dan suhu yang akurat.
Proses pengemasan keramik mirip dengan pengemasan logam, yang merupakan teknologi pengemasan detektor inframerah yang matang.Dibandingkan dengan kemasan logam, volume dan berat detektor kemasan akan sangat berkurang.Dengan demikian, modul termal TWIN612 dapat diterapkan pada industri yang memiliki persyaratan ketat dalam hal ukuran, berat, dan konsumsi daya.
- Ukuran Mini: 25.4mm × 25.4mm × 35mm
- Berat Ringan: 25g
- NETD biasa<40mk
- Pencitraan Termal yang Tajam dan Jelas
- Konsumsi Daya Khas serendah 0.8W
Model | TWIN612/R |
Kinerja Detektor IR | |
Resolusi | 640 × 512 |
Ukuran Piksel | 12μm |
Rentang Spektral | 8~14μm |
NETD biasa | 40mK |
Pengolahan citra | |
Tingkat Bingkai | 25Hz/30Hz |
Waktu mulai | 6 detik |
Video Analog | PAL/NTSC |
Video Digital | YUV/BT.656/LVDS/USB2.0 |
Tampilan Gambar | Total 11 (Putih Panas/Lava/Ironbow/Aqua/Setrika Panas/Medis/Arktik/Pelangi1/Pelangi2/Merah Panas/Hitam Panas) |
Algoritma Gambar | NUC/3D/2D/DRC/EE |
spesifikasi elektrik | |
Antarmuka Eksternal Standar | 50pin_HRS |
Antarmuka Komunikasi | RS232/USB2.0 |
Tegangan Pasokan | 4~5.5V |
Konsumsi Daya Khas | 0.8W |
Pengukuran suhu | |
Kisaran Suhu Operasi | -10℃~50 |
Rentang Pengukuran Suhu | -20℃~150, 0℃~550℃ |
Akurasi Pengukuran Suhu | Lebih besar dari ±2℃ atau ±2% |
SDK | Windows/Linux;Mencapai Analisis dan Konversi Streaming Video dari Abu-abu ke Suhu |
Karakter fisik | |
Dimensi (mm) | 25.4×25.4×35 (Tanpa Lensa) |
Bobot | 25g (Tanpa Lensa) |
Adaptasi Lingkungan | |
Suhu Operasional | -40℃~+70℃ |
Suhu Penyimpanan | -45℃~+85 |
Kelembaban | 5% ~ 95%, tanpa kondensasi |
Getaran | 5.35 gram, 3 Sumbu |
Terkejut | Setengah Gelombang Sinus, 40g/11ms, 3 Sumbu, 6 Arah |
Optik | |
Lensa Opsional | Tetap Athermal: 13mm |
Modul pencitraan termal TWIN612/R diterapkan pada bidang Termografi, Pemantauan Keamanan, Muatan UAV, Robot, Perangkat Keras Cerdas, ADAS, Pemadam Kebakaran & Penyelamatan
1. Apa itu detektor inframerah / sensor pencitraan termal?
Gelombang inframerah tidak dapat dilihat dengan mata manusia.Detektor inframerah / sensor pencitraan termal adalah perangkat optik-listrik untuk bereaksi terhadap radiasi inframerah dan energi panas dan mengubahnya menjadi sinyal listrik dan kemudian mengeluarkan gambar termal yang terlihat.
2.Apa itu WLP?
WLP mengacu pada paket level wafer.Ini adalah proses menyelesaikan pengemasan vakum tinggi langsung di seluruh wafer MEMS, kemudian digores dan dipotong untuk membuat satu sensor inframerah.Bersama dengan paket logam, paket keramik, mereka adalah 3 format paket utama dari detektor inframerah tanpa pendingin.
3. Apa perbedaan antara paket level wafe, paket keramik dan paket logam?
Detektor inframerah yang tidak didinginkan saat ini dibagi menjadi kemasan logam, kemasan keramik, dan kemasan tingkat wafer.Kemasan logam adalah yang paling awal dan terbaik di antara tiga bentuk kemasan utama;kemasan tingkat wafer cocok untuk produksi massal;dan kemasan keramik lebih disukai oleh pasar khusus untuk produk sipil.
