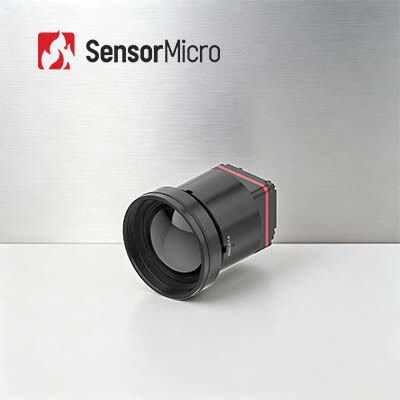

SWaP-C LWIR 1280x1024 Resolution Thermal Camera Module dengan Pitch Pixel 8μm dan ≤30mK NETD untuk Perangkat Portable

  • SWaP-C LWIR 1280x1024 Resolution Thermal Camera Module with 8μm Pixel Pitch and ≤30mK NETD for Portable Devices
  • SWaP-C LWIR 1280x1024 Resolution Thermal Camera Module with 8μm Pixel Pitch and ≤30mK NETD for Portable Devices
Tempat asal Cina
Nama merek SensorMicro
Sertifikasi ISO9001:2015; RoHS; Reach
Nomor model ituTL1208
Kuantitas min Order 1 buah
Harga Bisa dinegosiasikan
Syarat-syarat pembayaran T/T
Detail produk
Resolusi 1280x1024 Konsumsi Daya 1W
Rentang Spektral 8~14μm Pitch Piksel 8μm
NETD yang khas ≤30mK Kecepatan Bingkai 25/30Hz
Menyoroti

Modul Kamera Termal SWaP-C LWIR

,

Modul Kamera Termal LWIR

,

S inti kamera termal 12um
Tinggalkan pesan
Deskripsi Produk
SWaP-C LWIR 1280x1024/8μm Modul Kamera Termal untuk Perangkat Portable
Ringkasan Produk

Modul pencitraan termal iTL1208 adalah inti kamera inframerah megapixel generasi berikutnya yang tidak didinginkan yang dirancang untuk penyebaran sistem seluler dengan SWAP rendah,menggabungkan perangkat keras miniatur dengan kemampuan deteksi termal presisi tinggi.

Modul kamera inframerah ini memberikan kinerja pencitraan premium dengan pitch piksel kecil 8μm, resolusi 1280 × 1024 megapixel, dan ≤30mK NETD khas untuk deteksi termal ultra-sensitif.

Ideal untuk pemadam kebakaran, diagnostik industri, pengawasan luar ruangan, dan perangkat termal portabel.

Fitur Utama
  • Desain yang Sangat Ringan- Ukuran kompak 22,6 × 22,6 × 34,5 mm dan berat 35,7 g (termasuk lensa 12 mm) dengan tingkat integrasi tertinggi di kelasnya
  • Sensitivitas Tinggi, Deteksi yang Tepat- Ukuran piksel ultra kecil 8μm dengan resolusi 1280×1024 memberikan detail halus dan gambar yang jelas, dengan NETD khas ≤ 30mK untuk deteksi yang dapat diandalkan dari perbedaan suhu yang halus
  • Pengembangan yang Sederhana, Integrasi yang Cepat- Multiple pilihan lensa optik, mendukung antarmuka output gambar MIPI CSI, output data gambar RAW dan YUV dengan kontrol melalui port serial / I2C
Spesifikasi Produk
Model ITL1208
Indikator detektor IR
Bahan yang sensitif VOx
Resolusi 1280×1024
Ukuran piksel 8 μm
Tanggapan Spektral 8μm ~ 14μm
NETD yang khas ≤ 30mK
Pengolahan Gambar
Tingkat frame digital 25/30Hz
Waktu Mulai ≤ 6 s
Video Digital RAW/YUV
Algoritma Gambar NUC/3DNR/DNS/DRC/EE
Tampilan gambar 10 Jenis (Bodas Panas/Lava/Besi Merah/Besi Panas/Medicinal/Artik/Rainbow 1/Rainbow 2/Tint/Black Hot)
Perangkat Lunak PC Modul Kontrol & Tampilan Video
Listrik
Antarmuka eksternal standar 34Pin_Connector Interface: BP04SD-34-0065-R0
Antarmuka Komunikasi TTL-232/I2C
Digital Video Interface MIPI-CSI
Tegangan Pasokan 4.5-5.5V
Konsumsi Listrik Tipikal 1W
Mesin
Ukuran (termasuk lensa) Dengan lensa 5mm: 22,6mm × 22,6mm × 50mm (diameter luar lensa Φ37mm)
Dengan lensa 10mm: 22,6mm × 22,6mm × 45,3mm (diameter luar lensa Φ33mm)
Dengan lensa 12mm: 22,6mm × 22,6mm × 34,5mm (diameter luar lensa Φ26,6mm)
Dengan lensa 17mm: 22,6mm × 22,6mm × 35,4mm (diameter luar lensa Φ27mm)
Dengan lensa 25mm: 22,6mm × 22,6mm × 44,2mm (diameter luar lensa Φ33mm)
Dengan lensa 35mm: 22,6mm × 22,6mm × 50,9mm (diameter luar lensa Φ43,2mm)
Berat (termasuk lensa) 85.5±4.5g (Dengan Lensa 5mm)
70.5±3.6g (Dengan lensa 10mm)
35.7±2g (Dengan Lensa 12mm)
40.7±2.1g (Dengan Lensa 17mm)
71.0±3.6g (Dengan Lensa 25mm)
110±5.5g (Dengan Lensa 35mm)
Kemampuan Beradaptasi dengan Lingkungan
Suhu operasi -40°C~+70°C
Suhu penyimpanan -45°C~+85°C
Kelembaban 5% ~ 95%, tidak kondensasi
Getaran 5.35grms, getaran acak, 3-sumbu
Dampak Gelombang setengah sinus, 40g / 11ms, arah dampak X Axis, 3 kali
Sertifikasi RoHS2.0/REACH
Lensa optik Fokus tetap: 5/10/12/17/25/35mm
Aplikasi Industri

Modul pencitraan termal iTL1208 dapat digunakan secara luas dalam pemadam kebakaran hutan, pemeliharaan listrik, inspeksi fotovoltaik, pemantauan keamanan, perangkat portabel, perangkat portabel, dan banyak lagi.

Tim Kami
  • Keahlian Teknis yang mendalam- Pengalaman bertahun-tahun dalam penelitian, pengembangan, dan aplikasi teknologi sensor inframerah dengan kemampuan yang kuat di desain chip, pembuatan wafer, kemasan dan pengujian,dan integrasi sistem
  • Berfokus pada Inovasi dan Implementasi Praktis- Komitmen untuk mendorong terobosan teknologi dalam pencitraan termal, terus mendorong batas di NETD, SWaP dan suhu operasi
  • Portofolio Produk Berbagai- Komponen deteksi inframerah yang komprehensif termasuk solusi yang didinginkan dan tidak didinginkan untuk berbagai industri
  • Validasi Keandalan yang ketat- Sistem manajemen mutu yang kuat dengan beberapa prosedur pengujian di seluruh produksi untuk memastikan stabilitas dan keandalan jangka panjang
  • Dukungan Teknis Profesional- Tim teknik bekerja sama dengan tim R & D dan produk pelanggan untuk mempercepat integrasi sistem dan meningkatkan efisiensi
Pertanyaan yang Sering Diajukan
Apa itu detektor inframerah / sensor pencitraan termal?

Gelombang inframerah tidak dapat dilihat dengan mata manusia.Detektor inframerah / sensor pencitraan panas adalah perangkat optik-listrik yang bereaksi terhadap radiasi inframerah dan energi panas dan mengubahnya menjadi sinyal listrik, maka output gambar termal terlihat.

Apa itu WLP?

WLP mengacu pada paket tingkat wafer. Ini adalah proses menyelesaikan kemasan vakum tinggi langsung pada seluruh wafer MEMS, kemudian menulis dan memotong untuk membuat sensor inframerah tunggal.Bersama dengan kemasan logam dan kemasan keramik, mereka adalah tiga format paket utama dari detektor inframerah tidak didinginkan.

Apa keuntungan dari WLP?

Detektor IR WLP dirancang khusus untuk memenuhi persyaratan miniaturisasi dan biaya rendah dalam penerapan teknologi inframerah ke pasar elektronik konsumen.dengan kemampuan pembuatan volume, sekarang menawarkan berbagai solusi modul inframerah WLP untuk mendorong lebih banyak aplikasi baru di pasar berkembang.
