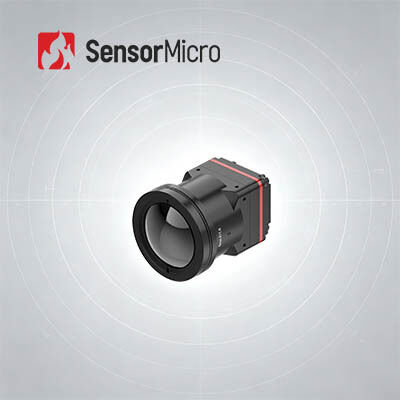

Modul Pencitraan Termal Tidak Dingin dengan Resolusi 1280x1024 8μm Pitch Pixel dan 8~14μm Spektral Range

  • Uncooled Thermal Imaging Module with 1280x1024 Resolution 8μm Pixel Pitch and 8~14μm Spectral Range
Tempat asal Cina
Nama merek SensorMicro
Sertifikasi ISO9001:2015; RoHS; Reach
Nomor model ituTL1208
Kuantitas min Order 1 buah
Harga Bisa dinegosiasikan
Syarat-syarat pembayaran T/T
Detail produk
Resolusi 1280x1024 Pitch Piksel 8μm
Kecepatan Bingkai 25/30Hz Rentang Spektral 8~14μm
Konsumsi Daya 1W NETD yang khas ≤30mK
Menyoroti

Modul Pencitraan Termal Tanpa Pendingin Radiometrik

,

Modul Pencitraan Termal Tanpa Pendingin Drone

,

Inti Kamera Termal 14um
Tinggalkan pesan
Deskripsi Produk
Modul Pencitraan Termal yang Tidak Dingin 1280x1024/8μm Jangkauan Spektral 8~14μm
Dirancang untuk sistem deteksi fotoelektrik miniatur generasi berikutnya, inti kamera inframerah megapixel iTL1208 unggulan mencapai sinergi kinerja SWaP yang inovatif.Dengan chip detektor inframerah format besar 8μm premium, modul yang terkapas dengan indah ini mencapai pencitraan termal 1280 × 1024 high-fidelity dalam kandang minimalis 22,6 × 22,6 × 34,5 mm dan muatan ultra ringan 35,7 g.Dengan peringkat NETD 30mK yang sangat rendah dan algoritma optimasi gambar cerdas yang dikembangkan sendiri, ia mengembalikan detail termal spektrum penuh dengan akurasi yang luar biasa bahkan dalam lingkungan kontras rendah yang kompleks.Dioptimalkan untuk terminal fotoelektrik presisi portabel dan muatan platform mobile tak berawak, iTL1208 mendukung konfigurasi optik yang disesuaikan dan interaksi protokol bus industri standar, yang memungkinkan keamanan high-end,sistem inspeksi industri cerdas dan keselamatan publik dengan kemampuan penglihatan inframerah inti yang dapat diandalkan.
Fitur Utama
  • Desain yang Sangat Ringan- Ukuran kompak 22,6 × 22,6 × 34,5 mm dan berat 34,5 g (termasuk lensa 12 mm); di antara tingkat tertinggi integrasi dalam kelasnya
  • Sensitivitas Tinggi, Deteksi yang Tepat- Ukuran piksel ultra kecil 8μm dengan resolusi 1280×1024, memberikan detail halus dan gambar yang jelas; NETD khas ≤ 30mK, memungkinkan deteksi yang dapat diandalkan dari perbedaan suhu yang halus
  • Pengembangan yang Sederhana, Integrasi yang Cepat- Berbagai pilihan lensa optik tersedia untuk memenuhi persyaratan aplikasi yang beragam; mendukung antarmuka output gambar MIPI CSI; output data gambar RAW dan YUV, dengan kontrol melalui port serial / I2C
Spesifikasi Produk
Model ITL1208
Indikator detektor IR Bahan sensitif:VOx
Resolusi:1280×1024
Ukuran piksel:8 μm
Respon spektral:8μm ~ 14μm
NETD tipikal:≤ 30mK
Pengolahan Gambar Tingkat frame digital:25/30Hz
Waktu memulai:≤ 6 s
Video digital:RAW/YUV
Algoritma gambar:NUC/3DNR/DNS/DRC/EE
Tampilan gambar:10 Jenis (Bodas Panas/Lava/Besi Merah/Besi Panas/Medicinal/Artik/Rainbow 1/Rainbow 2/Tint/Black Hot)
Perangkat Lunak PC Modul Kontrol & Tampilan Video
Listrik Interface eksternal standar:34Pin_Connector Interface: BP04SD-34-0065-R0
Antarmuka Komunikasi:TTL-232/I2C
Digital Video Interface:MIPI-CSI
Tegangan suplai:4.5-5.5V
Konsumsi Daya Tipikal:1W
Mesin Ukuran (termasuk lensa):
• Dengan lensa 5mm: 22,6mm × 22,6mm × 50mm (diameter luar lensa Φ37mm)
• Dengan lensa 10mm: 22,6mm × 22,6mm × 45,3mm (diameter luar lensa Φ33mm)
• Dengan lensa 12mm: 22,6mm × 22,6mm × 34,5mm (diameter luar lensa Φ26,6mm)
• Dengan lensa 17mm: 22,6mm × 22,6mm × 35,4mm (diameter luar lensa Φ27mm)
• Dengan lensa 25mm: 22,6mm × 22,6mm × 44,2mm (diameter luar lensa Φ33mm)
• Dengan lensa 35mm: 22.6mm × 22.6mm × 50.9mm (diameter luar lensa Φ43.2mm)

Berat (termasuk lensa):
• 85,5±4,5g (Dengan lensa 5mm)
• 70,5±3,6g (Dengan lensa 10mm)
• 35.7±2g (Dengan lensa 12mm)
• 40.7±2.1g (Dengan lensa 17mm)
• 71,0±3,6g (Dengan lensa 25mm)
• 110±5,5g (Dengan lensa 35mm)
Kemampuan Beradaptasi dengan Lingkungan Suhu operasi:-40°C~+70°C
Suhu penyimpanan:-45°C~+85°C
Kelembaban:5% ~ 95%, tidak kondensasi
Getaran:5.35grms, getaran acak, 3-sumbu
Dampak:Gelombang setengah sinus, 40g / 11ms, arah dampak X Axis, 3 kali
Sertifikasi:RoHS2.0/REACH
Lensa optik:Fokus tetap: 5/10/12/17/25/35mm
Aplikasi Industri
Modul pencitraan termal iTL1208 dapat digunakan di bidang pemadam kebakaran hutan, pemeliharaan listrik, inspeksi fotovoltaik, pemantauan keamanan, perangkat yang dapat dipakai, perangkat portabel, dll.
Manfaat Produk
Berbagai Produk yang Kaya- Kombinasi resolusi array, ukuran piksel, band gelombang, dan opsi lensa yang berbeda memberikan fleksibilitas yang lebih besar untuk berbagai aplikasi.
Kinerja Luar Biasa- Gambar yang jelas, ukuran kompak, konsumsi daya rendah, kepekaan tinggi, dan keandalan yang kuat - dirancang untuk melakukan di bawah berbagai tantangan lingkungan.
Integrasi yang Mudah- Berbagai pilihan antarmuka membuat integrasi mudah dan memungkinkan pengembangan cepat di berbagai bidang aplikasi.
Pertanyaan yang Sering Diajukan
Di industri mana detektor inframerah array bidang fokus digunakan?
Detektor bidang fokus inframerah adalah komponen inti dari sistem pencitraan termal, dan merupakan kunci untuk mendeteksi, mengidentifikasi dan menganalisis informasi inframerah benda.Ini memiliki berbagai aplikasi dalam lalu lintas, inspeksi, pemantauan keamanan, meteorologi, kedokteran dan industri lainnya.
Apa karakteristik detektor bidang fokus inframerah yang didinginkan & tidak didinginkan?
Detektor bidang fokus inframerah dapat dibagi menjadi detektor bidang fokus inframerah yang didinginkan dan detektor bidang fokus inframerah yang tidak didinginkan.Detektor inframerah didinginkan bekerja pada lingkungan vakum suhu rendah dengan sensitivitas tinggi dan dapat membedakan perbedaan suhu yang lebih halus, sedangkan detektor bidang fokus inframerah yang tidak didinginkan tidak memerlukan lingkungan kriogenik dan dapat bekerja pada suhu kamar.
