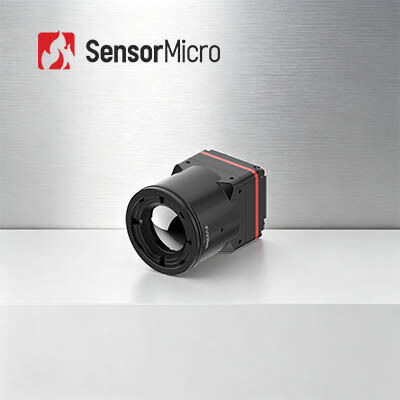

Ultra Clear 1280x1024 Resolution LWIR Infrared Camera Module dengan Pitch Pixel 8μm dan ≤30mK NETD

  • Ultra Clear 1280x1024 Resolution LWIR Infrared Camera Module with 8μm Pixel Pitch and ≤30mK NETD
Tempat asal Cina
Nama merek SensorMicro
Sertifikasi ISO9001:2015; RoHS; Reach
Nomor model ituTL1208
Kuantitas min Order 1 buah
Harga Bisa dinegosiasikan
Syarat-syarat pembayaran T/T
Detail produk
Pitch Piksel 8μm Resolusi 1280x1024
Konsumsi Daya 1W Rentang Spektral 8~14μm
NETD yang khas ≤30mK Kecepatan Bingkai 25/30Hz
Menyoroti

Modul Kamera Inframerah LWIR 640x512

,

Modul Kamera Inframerah Pencitraan Termal Tajam

,

Inti Kamera Termal 12uM Drone
Tinggalkan pesan
Deskripsi Produk
Ultra Clear Thermal Imaging LWIR Infrared Camera Module 1280x1024/8μm
Ringkasan Produk

Inti kamera inframerah megapixel iTL1208 mendefinisikan ulang optimasi SWaP untuk perangkat keras visi termal modern. Portabilitas kelas satu: Hanya 35,7 gram (12mm termasuk lensa) dengan 22,6 × 22,6 × 34.Dimensi kecil 5mm, menempati peringkat teratas dalam tingkat integrasi di antara modul inframerah megapixel peer.Resolusi megapixel penuh 1280×1024 dan ≤30mK NETD ultra-rendah melihat perbedaan suhu kecil yang tidak terlihat oleh kamera termal biasa. Pengembangan yang mudah: Kompatibilitas lensa yang beragam, output MIPI universal, modus data RAW / YUV ganda dan protokol kontrol dual-channel.Upgrade perangkat termal Anda dengan iTL1208 untuk kinerja superior dalam pengawasan, pengujian industri dan skenario tanggap darurat.

Fitur Utama
  • Desain yang Sangat Ringan
    • Ukuran kompak 22,6 × 22,6 × 34,5 mm dan berat 34,5 g (termasuk lensa 12 mm)
    • Di antara tingkat integrasi tertinggi di kelasnya
  • Sensitivitas Tinggi, Deteksi yang Tepat
    • Ukuran piksel ultra kecil 8μm dengan resolusi 1280 × 1024, memberikan detail halus dan gambar yang jelas
    • NETD tipikal ≤ 30mK, memungkinkan deteksi yang dapat diandalkan dari perbedaan suhu halus
  • Pengembangan yang Sederhana, Integrasi yang Cepat
    • Berbagai pilihan lensa optik tersedia untuk memenuhi persyaratan aplikasi yang beragam
    • Mendukung antarmuka output gambar MIPI CSI
    • Output data gambar RAW dan YUV, dengan kontrol melalui port serial/I2C
Spesifikasi Produk
Model ITL1208
Indikator detektor IR
Bahan yang sensitif VOx
Resolusi 1280×1024
Ukuran piksel 8 μm
Tanggapan Spektral 8μm ~ 14μm
NETD yang khas ≤ 30mK
Pengolahan Gambar
Tingkat frame digital 25/30Hz
Waktu Mulai ≤ 6 s
Video Digital RAW/YUV
Algoritma Gambar NUC/3DNR/DNS/DRC/EE
Tampilan gambar 10 Jenis (Bodas Panas/Lava/Besi Merah/Besi Panas/Medicinal/Artik/Rainbow 1/Rainbow 2/Tint/Black Hot)
Perangkat Lunak PC
Perangkat Lunak PC Modul Kontrol & Tampilan Video
Listrik
Antarmuka eksternal standar 34Pin_Connector Interface: BP04SD-34-0065-R0
Antarmuka Komunikasi TTL-232/I2C
Digital Video Interface MIPI-CSI
Tegangan Pasokan 4.5-5.5V
Konsumsi Listrik Tipikal 1W
Mesin
Ukuran (termasuk lensa) Dengan lensa 5mm: 22,6mm × 22,6mm × 50mm (diameter luar lensa Φ37mm)
Dengan lensa 10mm: 22,6mm × 22,6mm × 45,3mm (diameter luar lensa Φ33mm)
Dengan lensa 12mm: 22,6mm × 22,6mm × 34,5mm (diameter luar lensaΦ26,6mm)
Dengan lensa 17mm: 22,6mm × 22,6mm × 35,4mm (diameter luar lensa Φ27mm)
Dengan lensa 25mm: 22,6mm × 22,6mm × 44,2mm (diameter luar lensa Φ33mm)
Dengan lensa 35mm: 22,6mm × 22,6mm × 50,9mm (diameter luar lensa Φ43,2mm)
Berat (termasuk lensa) 85.5±4.5g (Dengan lensa 5mm)
70.5±3.6g (Dengan lensa 10mm)
35.7±2g (Dengan lensa 12mm)
40.7±2.1g (Dengan lensa 17mm)
71.0±3.6g (Dengan lensa 25mm)
110±5,5g (Dengan lensa 35mm)
Kemampuan Beradaptasi dengan Lingkungan
Suhu operasi -40°C~+70°C
Suhu penyimpanan -45°C~+85°C
Kelembaban 5% ~ 95%, tidak kondensasi
Getaran 5.35grms, getaran acak, 3-sumbu
Dampak Gelombang setengah sinus, 40g / 11ms, arah dampak X Axis, 3 kali
Sertifikasi RoHS2.0/REACH
Lensa optik Fokus tetap: 5/10/12/17/25/35mm
Aplikasi Industri

Modul pencitraan termal iTL1208 dapat digunakan di bidang pemadam kebakaran hutan, pemeliharaan listrik, inspeksi fotovoltaik, pemantauan keamanan, perangkat yang dapat dipakai, perangkat portabel, dll.

Layanan Standar
  • Dokumen lengkap:Manual produk, panduan pengaturan, dan referensi pilihan.
  • Bantuan Pengembangan & Pengujian:Pengujian Sampel Terpadu, evaluasi kinerja, dan verifikasi parameter dibuat mudah.
  • Advanced Developer Toolkit:SDK, API, algoritma, dan alat debugging untuk integrasi yang mendalam.
  • Dukungan teknis jarak jauh:Dukungan 24/7 - respon cepat dan resolusi tepat waktu untuk masalah kritis.
  • Jaminan:Bagian asli dan kepatuhan proses yang ketat untuk mengembalikan kinerja optimal.
Pertanyaan yang Sering Diajukan
1Bagaimana memilih resolusi detektor inframerah yang tepat?

Itu tergantung pada kebutuhan dan aplikasi produk Anda, dan harga juga merupakan faktor yang perlu dipertimbangkan.Anda dapat memilih detektor inframerah dengan resolusi rendah, seperti 120x90, 256x192, 384x288. Jika Anda membutuhkan gambar yang sangat jelas untuk beberapa tujuan khusus, seperti pemantauan jarak jauh, Anda dapat memilih detektor inframerah resolusi tinggi 1280x1024.

2Bagaimana memilih warna palsu yang tepat untuk pencitraan termal?

- Putih abu-abu lebih cocok untuk target dengan perbedaan suhu kecil
- Merah dan biru lebih cocok untuk adegan di mana titik-titik masalah perlu ditemukan.
- Baja merah adalah palet warna standar industri listrik.
Catatan: tidak peduli palet yang Anda pilih, suhu termal tidak akan berubah sama sekali.

3. Bagaimana memilih lensa kamera termal inframerah yang tepat?

- Lensa standar dapat memenuhi target normal dengan jarak yang tepat
- Untuk lensa tele, itu cocok untuk target yang relatif kecil dan perlu dilihat dari jarak jauh
- Untuk melihat lebih detail objek dari jarak dekat, lensa sudut lebar lebih baik.
- Lensa makro adalah untuk melihat target yang sangat tipis dengan jarak dekat, seperti sirkuit chip.
