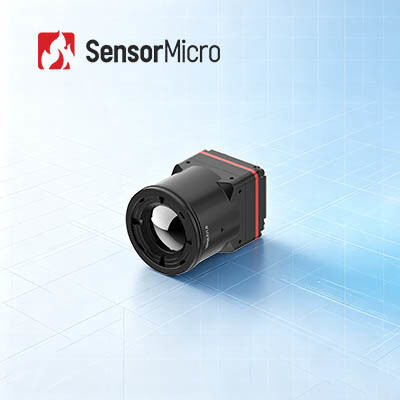

Modul termal LWIR yang tidak didinginkan dengan Resolusi 1280x1024 dan Mikrobolometer VOx Pitch Pixel 8μm

  • Uncooled LWIR Thermal Module with 1280x1024 Resolution and 8μm Pixel Pitch VOx Microbolometer
Tempat asal Cina
Nama merek SensorMicro
Sertifikasi ISO9001:2015; RoHS; Reach
Nomor model ituTL1208
Kuantitas min Order 1 buah
Harga Bisa dinegosiasikan
Syarat-syarat pembayaran T/T
Detail produk
Konsumsi Daya 1W Rentang Spektral 8~14μm
Pitch Piksel 8μm NETD yang khas ≤30mK
Resolusi 1280x1024 Kecepatan Bingkai 25/30Hz
Menyoroti

Drones Uncooled LWIR Modul Termal

,

VOx Microbolometer LWIR Modul Termal

,

LWIR Kamera Termal Inti 12uM
Tinggalkan pesan
Deskripsi Produk
Modul termal LWIR yang tidak didinginkan dengan 1280x1024/8μm VOx Microbolometer
Ringkasan Produk

Dirancang untuk mengurangi siklus R&D dan kesulitan integrasi, iTL1208 adalah inti kamera inframerah megapixel plug-and-play yang dioptimalkan untuk pengembangan embedded yang cepat.6×34.5 mm, 35.7g dengan lensa 12mm) mengadopsi detektor inframerah resolusi tinggi 8μm 1280×1024 dan mempertahankan NETD rendah 30mK untuk output berkualitas tinggi yang stabil.

Kami menyederhanakan seluruh alur kerja integrasi: beberapa pilihan lensa optik yang dapat dipertukarkan tersedia untuk mencocokkan permintaan sudut pandang lapangan yang berbeda;antarmuka MIPI CSI utama menjamin transmisi video berkecepatan tinggi; baik data termal asli RAW dan output data YUV yang dikodekan mendukung pengembangan algoritma sekunder.Pengguna dapat mengkonfigurasi semua parameter kamera dengan mudah melalui port serial standar atau kontrol bus I2CInti termal yang paling hemat biaya untuk tim insinyur yang mengembangkan produk akhir pencitraan termal genggam dan mobile.

Fitur Utama
Desain yang Sangat Ringan
  • Ukuran kompak 22,6 × 22,6 × 34,5 mm dan berat 34,5 g (termasuk lensa 12 mm)
  • Di antara tingkat integrasi tertinggi di kelasnya
Sensitivitas Tinggi, Deteksi yang Tepat
  • Ukuran piksel ultra kecil 8μm dengan resolusi 1280 × 1024, memberikan detail halus dan gambar yang jelas
  • NETD tipikal ≤ 30mK, memungkinkan deteksi yang dapat diandalkan dari perbedaan suhu halus
Pengembangan yang Sederhana, Integrasi yang Cepat
  • Berbagai pilihan lensa optik tersedia untuk memenuhi persyaratan aplikasi yang beragam
  • Mendukung antarmuka output gambar MIPI CSI
  • Output data gambar RAW dan YUV, dengan kontrol melalui port serial/I2C
Spesifikasi Produk
Model ITL1208
Indikator detektor IR Bahan sensitif: VOx
Resolusi: 1280×1024
Ukuran piksel: 8μm
Respon spektral: 8μm ~ 14μm
NetD tipikal: ≤30mK
Pengolahan Gambar Tingkat frame digital: 25/30Hz
Waktu memulai: ≤6 s
Video digital: RAW/YUV
Algoritma gambar: NUC/3DNR/DNS/DRC/EE
Tampilan gambar 10 Jenis (Bodas Panas/Lava/Besi Merah/Besi Panas/Medicinal/Artik/Rainbow 1/Rainbow 2/Tint/Black Hot)
Perangkat Lunak PC Perangkat Lunak PC: Kontrol Modul & Tampilan Video
Listrik Antarmuka eksternal standar: 34Pin_Connector Antarmuka: BP04SD-34-0065-R0
Antarmuka Komunikasi: TTL-232/I2C
Digital Video Interface: MIPI-CSI
Tegangan pasokan: 4,5-5,5V
Konsumsi Listrik Tipikal 1W
Mekanis - Ukuran (termasuk lensa) Dengan lensa 5mm: 22,6mm × 22,6mm × 50mm (diameter luar lensa Φ37mm)
Dengan lensa 10mm: 22,6mm × 22,6mm × 45,3mm (diameter luar lensa Φ33mm)
Dengan lensa 12mm: 22,6mm × 22,6mm × 34,5mm (diameter luar lensa Φ26,6mm)
Dengan lensa 17mm: 22,6mm × 22,6mm × 35,4mm (diameter luar lensa Φ27mm)
Dengan lensa 25mm: 22,6mm × 22,6mm × 44,2mm (diameter luar lensa Φ33mm)
Dengan lensa 35mm: 22,6mm × 22,6mm × 50,9mm (diameter luar lensa Φ43,2mm)
Mesin - Berat (termasuk lensa) 85.5±4.5g (Dengan lensa 5mm)
70.5±3.6g (Dengan lensa 10mm)
35.7±2g (Dengan lensa 12mm)
40.7±2.1g (Dengan lensa 17mm)
71.0±3.6g (Dengan lensa 25mm)
110±5,5g (Dengan lensa 35mm)
Kemampuan Beradaptasi dengan Lingkungan Suhu operasi: -40°C~+70°C
Suhu penyimpanan: -45°C~+85°C
Kelembaban: 5% ~ 95%, tidak kondensasi
Getaran: 5,35 gram, getaran acak, 3-sumbu
Dampak: Half Sinus Wave, 40g/11ms, Darah Dampak X Axis, 3 kali
Sertifikasi RoHS2.0/REACH
Lensa optik Fokus tetap: 5/10/12/17/25/35mm
Aplikasi Industri

Modul pencitraan termal iTL1208 dapat digunakan di bidang pemadam kebakaran hutan, pemeliharaan listrik, inspeksi fotovoltaik, pemantauan keamanan, perangkat yang dapat dipakai, perangkat portabel, dll.

Layanan Standar
  • Dokumen lengkap:Manual produk, panduan pengaturan, dan referensi pilihan.
  • Bantuan Pengembangan & Pengujian:Pengujian Sampel Terpadu, evaluasi kinerja, dan verifikasi parameter dibuat mudah.
  • Advanced Developer Toolkit:SDK, API, algoritma, dan alat debugging untuk integrasi yang mendalam.
  • Dukungan teknis jarak jauh:Dukungan 24/7 - respon cepat dan resolusi tepat waktu untuk masalah kritis.
  • Jaminan:Bagian asli dan kepatuhan proses yang ketat untuk mengembalikan kinerja optimal.
Pertanyaan yang Sering Diajukan
Di industri mana detektor inframerah/inti kamera termal dapat digunakan?
SensorDetektor inframerah mikro / inti kamera termal banyak digunakan di banyak industri seperti:
  • Termografi: Pemeliharaan Daya, Visi Mesin, HVAC Bangunan, Petrokimia Metallurgical, Pemeliharaan Prediktif, Pencegahan Epidemi
  • Keamanan dan Pemantauan: Kota Aman, Pemantauan Infrastruktur, Keamanan Perbatasan, Pelayaran Laut, Keamanan Pertambangan
  • Pemadam Kebakaran & Penyelamatan: Pencegahan Kebakaran Hutan, Pencegahan Kebakaran, Pencarian & Penyelamatan
  • Visi Pribadi: Liburan di luar ruangan, Pengamatan Hewan, Patroli Penegakan
  • ADAS: Mengemudi Otonom, Sistem Asisten Pengemudi Lanjutan, Kendaraan Khusus
  • AIoT: Smart Home, Hardware Cerdas, Perawatan Cerdas, Robot
  • Lainnya: Sistem Visi Penerbangan yang Ditingkatkan, Deteksi Gas, Pertanian & Perkebunan, Penelitian Ilmiah
