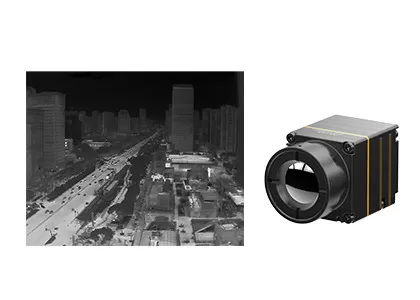

Modul Termal Tanpa Pendingin Untuk Drone 640x512 12μM Frame Rate 30Hz
| Tempat asal | Wuhan, Provinsi Hubei, Cina |
|---|---|
| Nama merek | SensorMicro |
| Sertifikasi | ISO9001:2015; RoHS; Reach |
| Nomor model | iTL612/R |
| Kuantitas min Order | 1 buah |
| Harga | negotiable |
| Syarat-syarat pembayaran | L/C,T/T |
Detail produk
| Resolusi | 640x512 | Konsumsi Daya | 0,7W |
|---|---|---|---|
| Rentang Spektral | 8~14μm | Pitch Piksel | 12μm |
| NETD yang khas | ≤40mK | Kecepatan Bingkai | 30Hz |
| Menyoroti | Modul Termal Tanpa Pendingin GST,Modul Termal Tanpa Pendingin Drone,Inti Kamera Termal Frame Rate 30Hz |
||
Deskripsi Produk
TWIN612 Modul Pencitraan Termal
Modul Termal Tidak Dingin untuk Drone 640x512 12μm Frame Rate 30Hz
Deskripsi Produk
Inti kamera inframerah iTL612R mengintegrasikan detektor termal inframerah paket wafer level (WLP) 640x512 / 12μm.Ini adalah modul pencitraan termal radiometrik LWIR yang tidak didinginkan untuk drone dengan rentang spektral dari 8 hingga 14μm.
Modul kamera termal iTL612 memiliki presentasi gambar yang tajam dan tajam, ukuran kompak dan biaya rendah.Modul termal tidak didinginkan iTL612R memberikan solusi yang dapat diandalkan untuk integrasi sistem inframerah dengan ruang terbatasStruktur kompaknya telah mencapai tingkat atas dari modul spesifikasi yang sama.Ini juga memiliki fungsi termografi opsional dengan rentang pengukuran dari -20 °C ~ 550 °C untuk pengukuran suhu industri.
Modul termal iTL612 dikembangkan khusus untuk bidang pemeliharaan prediktif, inspeksi fotovoltaik, perlindungan lingkungan, penelitian ilmiah, fotografi udara,Penyelidikan Polisi, Bantuan dan Penyelamatan, Pencegahan Kebakaran Hutan, Keamanan Perkotaan dll.
Fitur Utama
Desain Kompak & Ringan
• Ukuran: 21mm × 22,3mm × 27,3mm (dengan lensa 9,1mm)
• Berat: 20,8g±1,5g (dengan lensa 9,1mm)
• Konsumsi daya rendah hingga 0,7W
Gambar yang Jelas & Radiometri yang Tepat
• Algoritma proses gambar baru: NUC/3DNR/DNS/DRC/EE
• Mendukung Windows/Linux/ARM SDK
• Mendukung pengukuran suhu regional, titik & isotherm
Berbagai antarmuka untuk integrasi mudah
• Antarmuka DVP/LVDS/USB2.0, output data gambar RAW/YUV, kontrol port serial
Spesifikasi Produk
| Model | ITL612/R |
| Kinerja detektor IR | |
| Bahan yang sensitif | Vanadium oxide |
| Resolusi | 640×512 |
| Ukuran piksel | 12 μm |
| Jangkauan Spektral | 8 ~ 14 μm |
| NETD yang khas | ≤ 40mk |
| Pengolahan Gambar | |
| Tingkat frame | 30Hz |
| Waktu Mulai | 5s |
| Video Digital | RAW/YUV/BT656 |
| Algoritma Gambar | Koreksi Ketidaksamaan (NUC) Pengurangan Kebisingan 3D (3DNR) De-noise (DNS) Kompresi Jangkauan Dinamis (DRC) Peningkatan Edge (EE) |
| Tampilan gambar | Hitam Panas / Putih Panas / Warna Palsu |
| Perangkat Lunak PC | |
| Perangkat Lunak ICC | Modul Kontrol & Tampilan Video |
| Spesifikasi Listrik | |
| Antarmuka eksternal standar | 30Pin_HRS: DF40C-30DP-0.4V ((51), (HRS, Pria) |
| Papan Ekspansi USB | Tipe-C |
| Antarmuka Komunikasi | RS232-TTL/USB2.0 |
| Digital Video Interface | CMOS8/USB2.0 |
| Tegangan Pasokan | 3.3V±0,1V VDC |
| Konsumsi Listrik Tipikal | 0.7W |
| Pengukuran Suhu | |
| Jangkauan suhu operasi | -10°C~+50°C |
| Jangkauan Pengukuran Suhu | -20°C~+150°C, 0°C~550°C; Dukungan kustomisasi dan ekspansi |
| Keakuratan Pengukuran Suhu | Lebih besar dari ±3°C atau ±3% (@23°C±3°C) |
| Pengukuran suhu regional | Dukungan Nilai maksimum, minimum dan rata-rata suhu daerah output |
| SDK | Mendukung Windows/Linux/ARM; Mencapai Analisis Aliran Video dan Konversi dari Gray ke Suhu |
| Karakteristik Fisik | |
| Ukuran (mm) | 21×22.3×27.3 (Dengan Lensa 9.1mm) |
| Berat badan | 20.8g±1.5g (Dengan Lensa 9.1mm) |
| Kemampuan Beradaptasi dengan Lingkungan | |
| Suhu operasi | -40°C~+70°C |
| Suhu penyimpanan | -45°C~+85°C |
| Kelembaban | 5% ~ 95%, Tidak kondensasi |
| Getaran | 5.35 gram, 3 sumbu |
| Kejutan | Gelombang setengah sinus, 40g / 11ms, 3 Axis 6 Arah |
| Sertifikat | RoHS2.0/REACH |
| Optik | |
| Lensa Opsional | Fokus tetap Athermal: 9.1mm |
Aplikasi Industri
Modul pencitraan termal iTL612/R dapat diintegrasikan ke dalam muatan UAV dan perangkat portabel sehingga digunakan secara luas di bidangPemeliharaan prediktif, inspeksi fotovoltaik, perlindungan lingkungan, penelitian ilmiah, fotografi udara, penyelidikan polisi, bantuan dan penyelamatan, pencegahan kebakaran hutan, keamanan perkotaan dll..
Portofolio Produk Beragam
Berbagai format produk termasuk detektor inframerah, inti kamera, dan modul untuk memenuhi berbagai persyaratan integrasi.
Berbagai Produk yang Kaya
Beberapa resolusi array, ukuran piksel, band gelombang, dan kombinasi opsi lensa memberikan fleksibilitas yang lebih besar untuk berbagai aplikasi.
Kinerja Luar Biasa
Pencitraan yang jelas, ukuran kompak, konsumsi daya rendah, kepekaan tinggi, dan keandalan yang kuat dirancang untuk bekerja di bawah berbagai tantangan lingkungan.
Integrasi yang Mudah
Berbagai pilihan antarmuka membuat integrasi mudah dan memungkinkan pengembangan cepat di berbagai bidang aplikasi.
Pertanyaan Umum
1Apa itu NETD?
NETD mengacu pada "Noise Equivalent Temperature Difference".Ini adalah ukuran untuk seberapa baik detektor pencitraan termal mampu membedakan antara perbedaan yang sangat kecil dalam radiasi termal dalam gambar. NETD biasanya dinyatakan dalam milli-Kelvin (mK). Biasanya semakin rendah angka NETD, semakin tinggi sensitivitas termal yang ditunjukkan.
2Apa itu SWaP3?
SWaP3 mengacu pada ukuran, berat, daya, kinerja dan harga.
3Apa itu DRI?
DRI biasanya mengacu pada jarak deteksi, pengenalan dan identifikasi dari sistem pencitraan termal.
