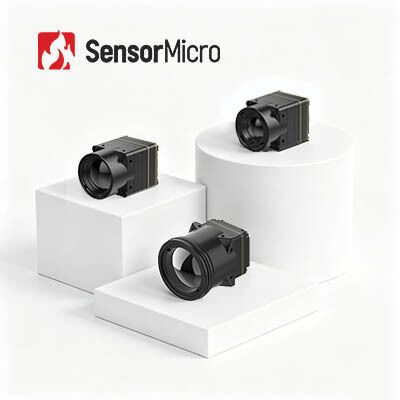

Modul Kamera Termal Kecil Tanpa Pendingin dengan Resolusi 640x512 Pitch Piksel 8μm dan Sensitivitas NETD ≤30mK

  • Tiny Uncooled Thermal Camera Module with 640x512 Resolution 8μm Pixel Pitch and ≤30mK NETD Sensitivity
Tempat asal Wuhan, Provinsi Hubei, Cina
Nama merek SensorMicro
Sertifikasi ISO9001:2015; RoHS; Reach
Nomor model ituTL608
Kuantitas min Order 1 buah
Harga Bisa dinegosiasikan
Syarat-syarat pembayaran T/T
Detail produk
Resolusi 640x512 Konsumsi Daya 0,4W
Kecepatan Bingkai 30/50Hz Rentang Spektral 8~14μm
NETD yang khas ≤30mK Pitch Piksel 8μm
Menyoroti

Modul Kamera Termal Tanpa Pendingin

,

Modul Kamera Termal Tanpa Pendingin Drone

,

Kamera Termal Drone 640x512
Tinggalkan pesan
Deskripsi Produk
Modul Kamera Termal Kecil Tanpa Pendingin 640x512/8μm NETD 30mk
Ikhtisar Produk

Berukuran kecil, performa luar biasa — temui inti kamera termal mini iTL608! Modul pencitraan termal seukuran ibu jari ini berbobot hanya 6,7 ​​gram, menampilkan dimensi ultra-kompak dan integrasi tingkat atas untuk penyematan perangkat portabel. Dilengkapi dengan detektor VOx profesional, resolusi tajam 640×512, dan sensitivitas ultra-tinggi ≤30mK, alat ini mendeteksi perbedaan suhu halus yang tidak terlihat oleh mata telanjang. Nikmati startup 6 detik yang cepat, kecepatan bingkai ganda yang mulus, dan peningkatan gambar NUC & 3DNR yang cerdas untuk visual termal yang sempurna. Dibuat tangguh untuk bekerja terus-menerus dari -40°C hingga +70°C, perangkat ini mendukung opsi antarmuka serbaguna dan pengembangan fleksibel, pencitra termal genggam yang sangat pas, pemantauan keamanan, dan aplikasi penglihatan malam sepanjang hari.

Fitur Utama
Desain Ringan Ekstrim
  • Ukuran ringkas 13 × 13 × 18,3 mm dan berat 6,7 ±1,5 g (termasuk lensa 6 mm)
  • Salah satu tingkat integrasi tertinggi di kelasnya
Sensitivitas Tinggi, Deteksi Tepat
  • Ukuran piksel ultra-kecil 8μm dengan resolusi 640 × 512, menghasilkan detail halus dan gambar jernih
  • NETD tipikal ≤ 30mK, memungkinkan deteksi perbedaan suhu halus yang andal
Pengembangan yang Disederhanakan, Integrasi Cepat
  • Berbagai pilihan lensa optik tersedia untuk memenuhi beragam kebutuhan aplikasi
  • Mendukung beberapa antarmuka keluaran gambar, termasuk MIPI/USB 2.0/BT.656
  • Output data gambar RAW dan YUV, dengan kontrol melalui port serial/I2C
Spesifikasi Produk
Model ituTL608
Indikator Detektor IR
Bahan Sensitif Suara
Resolusi 640×512
Ukuran Piksel 8μm
Respon Spektral 8μm ~ 14μm
NETD yang khas ≤30mK
Pemrosesan Gambar
Kecepatan Bingkai Digital 30/50Hz
Waktu Mulai ≤6 detik
Video Digital MENTAH/YUV/TMP
Algoritma Gambar NUC/3DNR/DNS/DRC/EE
Tampilan Gambar 10 Jenis (Putih Panas/Lava/Besi Merah/Besi Panas/Medis/Arktik/Pelangi 1/Pelangi 2/Warna/Hitam Panas)
Perangkat Lunak PC
Perangkat lunak Kontrol Modul & Tampilan Video
Listrik
Antarmuka Eksternal Standar Antarmuka Konektor 34Pin_: BP04SD-34-0065-R0
Antarmuka Komunikasi TTL-232/USB2.0/I2C
Antarmuka Video Digital MIPI/USB2.0/BT.656
Tegangan Pasokan 4-5.5V
Konsumsi Daya Khas 0,4W
Mekanis
Ukuran (termasuk lensa) Dengan lensa 6mm: 13 × 13 × 18,3 mm (diameter luar lensa Φ12,3 mm)
Dengan lensa 8,7 mm: 13 × 13 × 19,8 mm (diameter luar lensa Φ15,6 mm)
Dengan lensa 16,7 mm: 13 × 13 × 27,9 mm (diameter luar lensa Φ22,2 mm)
Dengan lensa 30mm: 13 × 13 × 39 mm (diameter luar lensa Φ36 mm)
Berat (termasuk lensa) 6,7±1,5g (lensa 6mm)
7,5±1,5g (lensa 8,7mm)
17±1,5g (lensa 16,7mm)
42,7±1,5g (lensa 30mm)
Kemampuan Beradaptasi Lingkungan
Suhu Operasional -40℃~+70℃
Suhu Penyimpanan -45℃~+85℃
Kelembaban 5%~95%, tanpa kondensasi
Getaran 5,35grms, Getaran Acak, 3 sumbu
Dampak Setengah Gelombang Sinus, 40g/11ms, Arah Dampak Sumbu X, 3 kali
Sertifikasi ROHS2.0/REACH
Lensa Optik Fokus Tetap Atermal: 6/8.7/16.7/30mm
Aplikasi Industri
Modul pencitraan termal iTL608 dapat digunakan di bidang Pemadam Kebakaran Hutan, Pemeliharaan Daya, Inspeksi Fotovoltaik, Pemantauan Keamanan, Perangkat yang Dapat Dipakai, Perangkat Portabel, dll.
Solusi Pencitraan Termal Terpadu
  • Sensitivitas tinggi dan kinerja luar biasa
  • Teknologi terdepan di dunia dalam industri inframerah
  • Berbagai detektor inframerah tersedia
  • Detektor IR tanpa pendingin dan pendingin dalam berbagai format dan ukuran piksel
  • Volume produksi untuk memastikan pengiriman cepat
  • Tiga jalur produksi dengan kemampuan produksi tahunan hingga jutaan detektor
Pertanyaan yang Sering Diajukan
1. Bisakah Anda memblokir pencitraan termal?

Dalam kebanyakan kasus, Anda tidak bisa. Namun sinar infra merah tidak dapat menembus dinding, dan kaca juga dapat menghalangi IR. Jadi, jika tidak ingin terdeteksi, Anda bisa bersembunyi di balik kaca atau dinding untuk menghalangi pencitraan termal.

2. Warna Semu - Lava

Pada warna lava semu, warna putih menunjukkan suhu tinggi dan merah tua menunjukkan suhu rendah. Seluruh paletnya menggunakan warna-warna hangat. Untuk target suhu sangat tinggi, ini lebih sesuai dengan tampilan visual manusia.

3. Berapa Kisaran DRI itu?

Ini adalah alat untuk mengukur jarak di mana detektor inframerah dapat menghasilkan gambar target tertentu dan dapat dibagi menjadi jangkauan deteksi, jangkauan pengenalan, jangkauan identifikasi.

D (Deteksi): kemampuan membedakan suatu objek dari latar belakang
R (Recognition): kemampuan mengklasifikasikan kelas objek (hewan, manusia, kendaraan, perahu…)
I (Identifikasi): kemampuan mendeskripsikan objek secara detail (pria bertopi, rusa, Jeep…)

Menurut kriteria Johnson, ketika probabilitas detail target terlihat pada jarak DRI adalah 50%, jumlah pasangan garis minimum target adalah 1:3:6 (atau 1:4:8), dan jumlah minimum piksel yang sesuai adalah 2:6:12 (atau 2:8:16).

Dengan asumsi diameter target adalah H, panjang fokus f, ukuran piksel d, dan jumlah pasangan garis n, maka jarak pandang L=H×f/(2n×d)
