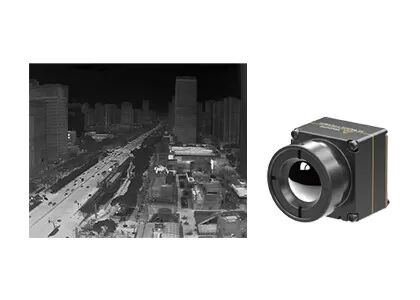

Modul Kamera Termal Tanpa Pendingin Khas 640x512 30Hz NETD 40mk Untuk Drone

Tempat asal Wuhan, Provinsi Hubei, Cina
Nama merek GST
Sertifikasi ISO9001:2015; RoHS; Reach
Nomor model iTL612/R
Kuantitas min Order 1 buah
Harga Negotiable
Syarat-syarat pembayaran L/C, T/T

Hubungi saya untuk sampel gratis dan kupon.

ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.

x
Detail produk
Resolusi 640x512 Konsumsi daya 0,7w
Rentang spektral 8~14μm Lapangan Piksel 12μm
NETD biasa ≤40mk Kecepatan bingkai 30Hz
Cahaya Tinggi

Modul Kamera Termal Tanpa Pendingin

,

Modul Kamera Termal Tanpa Pendingin Drone

,

Kamera Termal Drone 640x512

Tinggalkan pesan
Deskripsi Produk

Modul Kamera Termal 640x512 12μm Tanpa Pendingin Untuk Drone Khas NETD≤40mk



Deskripsi Produk


Inti kamera inframerah iTL612R mengintegrasikan detektor termal inframerah 640x512 / 12μm wafer level package (WLP).Ini adalah modul pencitraan termal radiometrik LWIR tanpa pendingin untuk drone dengan rentang spektral dari 8 hingga 14μm.

Fitur modul kamera termal iTL612 dalam presentasi gambar yang tajam dan tajam, ukuran yang ringkas, dan biaya rendah.Berorientasi untuk SWaP yang dioptimalkan sepenuhnya, modul termal tanpa pendingin iTL612R memberikan solusi andal untuk integrasi sistem inframerah dengan ruang terbatas.Strukturnya yang ringkas telah mencapai level teratas dari modul spesifikasi yang sama.Ini juga memiliki fungsi termografi opsional dengan rentang pengukuran dari -20 ℃ ~ 550 ℃ untuk pengukuran suhu industri.

Modul termal iTL612 dikembangkan khusus untuk bidang Pemeliharaan Prediktif, Inspeksi Fotovoltaik, Perlindungan Lingkungan, Penelitian Ilmiah, Fotografi Udara, Investigasi Polisi, Bantuan & Penyelamatan, Pencegahan Kebakaran Hutan, Keamanan Perkotaan dll.


Fitur utama


Desain Ringkas & Ringan
• Ukuran: 21mm×22.3mm×27.3mm (dengan lensa 9.1mm)
• Berat: 20,8g±1,5g (dengan lensa 9,1mm)
• Konsumsi daya rendah serendah 0,7W

Gambar Jelas & Radiometri Akurat
• Algoritme proses gambar baru: NUC/3DNR/DNS/DRC/EE
• Mendukung Windows/Linux/ARM SDK
• Mendukung pengukuran suhu regional, titik & isoterm

Berbagai Antarmuka untuk Integrasi yang Mudah
• Antarmuka DVP/LVDS/USB2.0, output data gambar RAW/YUV, kontrol port serial


Spesifikasi Produk



ModeliTL612/R
Performa Detektor IR
Bahan Sensitifoksida vanadium
Resolusi640×512
Ukuran Piksel12μm
Rentang Spektral8~14μm
NETD biasa≤40mk
Pengolahan citra
Kecepatan Bingkai30Hz
Waktu Mulai5 detik
Video digitalRAW/YUV/BT656
Algoritma GambarKoreksi Ketidakseragaman (NUC)
Pengurangan Kebisingan 3D (3DNR)
De-noise (DNS)
Kompresi Rentang Dinamis (DRC)
Penyempurnaan Tepi (EE)
Tampilan GambarHitam Panas/Putih Panas/Warna Pseudo
Perangkat lunak komputer
Perangkat Lunak ICCKontrol Modul & Tampilan Video
spesifikasi elektrik
Antarmuka Eksternal Standar30Pin_HRS: DF40C-30DP-0.4V(51), (JAM, Pria)
Papan Ekspansi USBTipe-C
Antarmuka KomunikasiRS232-TTL/USB2.0
Antarmuka Video DigitalCMOS8/USB2.0
Tegangan Pasokan3.3V±0.1V VDC
Konsumsi Daya Khas0,7W
Pengukuran suhu
Rentang Suhu Operasi-10°C~+50°C
Rentang Pengukuran Suhu-20°C~+150°C, 0°C~550°C;Mendukung Kustomisasi dan Ekspansi
Akurasi Pengukuran SuhuLebih besar dari ±3°C atau ±3% (@23℃±3℃)
Pengukuran Suhu DaerahMendukung Nilai Maksimum, Minimum dan Rata-Rata dari Suhu Regional Keluaran
SDKMendukung Windows/Linux/ARM;Mencapai Analisis dan Konversi Streaming Video dari Abu-abu ke Suhu
Karakter fisik
Ukuran (mm)21×22.3×27.3 (Dengan Lensa 9.1mm)
Bobot20,8g±1,5g (Dengan Lensa 9,1mm)
Adaptasi Lingkungan
Suhu Operasional-40°C~+70°C
Suhu Penyimpanan-45°C~+85°C
Kelembaban5%~95%, Non-kondensasi
Getaran5,35 gram, 3 Axis
TerkejutGelombang Setengah Sinus, 40g/11ms, 3 Sumbu 6 Arah
SertifikatROHS2.0/REACH
Optik
Lensa OpsionalAthermal Fokus Tetap: 9.1mm



Aplikasi Industri


Modul pencitraan termal iTL612/R dapat diintegrasikan ke dalam muatan UAV dan perangkat wearable sehingga banyak digunakan di bidangPemeliharaan Prediktif, Inspeksi Fotovoltaik, Perlindungan Lingkungan, Penelitian Ilmiah, Fotografi Udara, Investigasi Polisi, Bantuan & Penyelamatan, Pencegahan Kebakaran Hutan, Keamanan Perkotaan dll.
Modul Kamera Termal Tanpa Pendingin Khas 640x512 30Hz NETD 40mk Untuk Drone 0


Solusi Pencitraan Termal Satu Atap


Modul Kamera Termal Tanpa Pendingin Khas 640x512 30Hz NETD 40mk Untuk Drone 1
Modul Kamera Termal Tanpa Pendingin Khas 640x512 30Hz NETD 40mk Untuk Drone 2


FAQ


1. Bisakah Anda memblokir pencitraan termal?
Dalam kebanyakan kasus, Anda tidak bisa.Tapi sinar infra merah tidak bisa menembus dinding, dan juga kaca bisa menghalangi IR.Jadi, jika tidak ingin terdeteksi, Anda bisa bersembunyi di balik kaca atau dinding untuk menghalangi pencitraan termal.

2. Warna Semu - Lava
Pada warna semu Lava, putih menandakan suhu tinggi dan merah tua menandakan suhu rendah.Seluruh paletnya menggunakan warna-warna hangat.Untuk target suhu sangat tinggi, ini lebih sesuai dengan tampilan visual manusia.

3. Apa itu Rentang DRI?
Ini adalah alat untuk mengukur jarak di mana detektor inframerah dapat menghasilkan gambar target tertentu dan dapat dibagi menjadi rentang deteksi, rentang pengenalan, rentang identifikasi.
D (Detection): kemampuan untuk membedakan objek dari latar belakang
R (Recognition): kemampuan untuk mengklasifikasikan kelas objek (hewan, manusia, kendaraan, perahu …)
I (Identifikasi): kemampuan untuk mendeskripsikan objek secara detail (pria bertopi, rusa, Jeep …)
Menurut kriteria Johnson, ketika probabilitas detail target yang terlihat pada jarak DRI adalah 50%, pasangan garis jumlah minimum dari target adalah 1:3:6 (atau 1:4:8), dan jumlah piksel minimum yang sesuai adalah 2:6:12 (atau 2:8:16).
Dengan asumsi diameter target adalah H, panjang fokus adalah f, ukuran piksel adalah d, dan jumlah pasangan garis adalah n, maka jarak pandang L=H×f/(2n×d)
