Modul Termal Pencitraan Gas Optik Berpendingin 320x256 MWIR Untuk Memvisualisasikan Kebocoran Gas
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xDetail produk
| Fungsi | Deteksi Kebocoran Gas | Pendingin Cryo | RS058/RS058I |
|---|---|---|---|
| Resolusi Detektor | 320x256 | Ukuran Piksel | 30μm |
| bersih | 10mK (F1.5) | Rentang spektral | 3.2±0.1~3.5±0.1μm |
| Cahaya Tinggi | Modul Termal Pencitraan Gas Optik,Pencitraan Gas Optik 320x256,Modul Pencitraan Termal Gas MWIR |
||
Deskripsi Produk

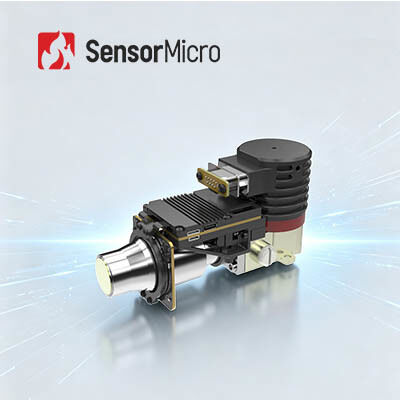

320x256 30μM MWIR Cooled Optical Gas Imaging Thermal Module Untuk Memvisualisasikan Kebocoran Gas
Deskripsi Produk
Modul AD berpendingin EYAS330G dikembangkan berdasarkan detektor inframerah berpendingin C330M-G dan dilengkapi dengan sirkuit pemrosesan sinyal berkinerja tinggi.Ini adalah akselerator bagi pelanggan yang mengalami kesulitan dalam memulai integrasi sistem pencitraan gas optik yang cepat.Dengan memanfaatkan teknologi inframerah, kebocoran senyawa organik volatil (VOC) yang tidak terlihat dapat dideteksi dengan cepat dan efektif untuk memastikan keamanan dalam produksi, transportasi, dan pemrosesan perusahaan petrokimia.
Fitur utama
Mempersingkat Siklus Pengembangan
• Mengadopsi sirkuit pemrosesan sinyal berkinerja tinggi untuk mewujudkan konversi sinyal analog ke sinyal digital
• Mendukung catu daya 12V untuk sertifikasi tahan ledakan
Integrasi Mudah & Cepat
• Antarmuka Cameralink mengeluarkan data RAW 16-bit, kontrol port serial
• Struktur terintegrasi yang memiliki dimensi yang konsisten dengan detektor
Spesifikasi Produk
| Model | EYAS330G | EYAS330G2 |
| Pertunjukan | ||
| Resolusi | 320 × 256 | |
| Ukuran Piksel | 30μm | |
| pendingin krio | RS058 | RS058I |
| Rentang Spektral | 3.2μm±0.1μm~3.5μm±0.1μm | |
| Waktu Pendinginan (25 ) | 6 menit 30 detik | 7 menit |
| NETD biasa | 10mK (F1.5) | |
| Mode Kerja | ||
| Tingkat Bingkai | 1~200Hz (Dapat disesuaikan) | |
| Mode Kerja | Foto;Mode Integrasi ITR;Modus Windows;Anti-mekar | |
| spesifikasi elektrik | ||
| Antarmuka Eksternal Standar | QSH 60pin | |
| Video Digital | Output Tautan Kamera: Data Mentah 16bit | |
| Sinkronisasi Eksternal | CC1: Sinkronisasi Eksternal Bingkai INT CC2: Sinkronisasi Eksternal MC |
|
| Komunikasi | Port Serial Cameralink: TFG+/-, TC+/-, 9600bps | |
| Sumber Daya listrik | Panel Pencitraan Saluran 1: 5V Saluran 1 Cryocooler: 24V |
Panel Pencitraan Saluran 1: 5V Saluran 1 Cryocooler: 12V |
| Konsumsi Daya Stabil | 7W | |
| Ukuran (mm) | 142×58.5×71 | |
| Bobot | 680g | |
| Suhu kerja | -40 °C~+60 °C | |
Aplikasi Industri
Modul AD berpendingin EYAS330G digunakan untuk memvisualisasikan VOC (senyawa organik yang mudah menguap) yang tidak terlihat dan mendeteksi kebocoran gas seperti: Metana, Etana, Propana, Butana, Pentan, Heksana, Heptana, Oktana, Etilen, Propilen, Isoprena, Metanol, Etanol, Butanon, Benzena, Toluena, Xilena, Etilbenzena dll.
Lini Produk kami
FAQ
1. Apa itu detektor inframerah / sensor pencitraan termal?
Gelombang inframerah tidak dapat dilihat dengan mata manusia.Detektor inframerah / sensor pencitraan termal adalah perangkat optik-listrik untuk bereaksi terhadap radiasi inframerah dan energi panas dan mengubahnya menjadi sinyal listrik dan kemudian mengeluarkan gambar termal yang terlihat.
2.Apa itu WLP?
WLP mengacu pada paket level wafer.Ini adalah proses menyelesaikan pengemasan vakum tinggi langsung di seluruh wafer MEMS, kemudian digores dan dipotong untuk membuat satu sensor inframerah.Bersama dengan paket logam, paket keramik, mereka adalah 3 format paket utama dari detektor inframerah tanpa pendingin.
3. Apa keuntungan dari WLP?
Detektor IR WLP dirancang khusus untuk memenuhi kebutuhan miniaturisasi dan biaya rendah dalam penerapan teknologi inframerah ke pasar elektronik konsumen.Teknologi Sensor Global, dengan kemampuan fabrikasi volume, kini menawarkan berbagai solusi modul inframerah WLP untuk meningkatkan lebih banyak aplikasi baru di pasar negara berkembang.
4. Apa itu pencitraan termal inframerah?
Pencitraan termal inframerah adalah metode yang menggunakan radiasi inframerah dan energi panas untuk mengumpulkan informasi tentang objek, untuk merumuskan gambarnya, atau mendapatkan informasi suhu objek, bahkan di lingkungan dengan visibilitas rendah.
5.Bagaimana Cara Kerja Pencitraan Termal Inframerah?
Sistem pencitraan termal inframerah adalah deteksi non-kontak pasif dan identifikasi teknologi inframerah.Ini memfokuskan radiasi inframerah dari tempat kejadian pada detektor inframerah susunan bidang fokus melalui sistem optik inframerah yang dapat melewati radiasi inframerah.Detektor termal mengubah sinyal radiasi dari intensitas yang berbeda menjadi sinyal listrik yang sesuai, dan kemudian melalui amplifikasi dan pemrosesan video, membentuk gambar inframerah yang dapat diamati dengan mata telanjang.
6. Apa faktor utama untuk mengukur kualitas Cryocooler?
Masa pakai baterai yang lama dan pengoperasian yang andal merupakan faktor utama untuk mengukur kualitas cryocooler.Cryocooler GSTiR memiliki rentang suhu operasi yang luas dan keandalan yang sangat baik.MTTF (Mean Time to Failures)-nya telah mencapai 10.000 jam, yang memenuhi persyaratan operasi boot 24*7.
