Pencitraan Gas Optik VOC Mendinginkan Detektor Pencitraan Termal MWIR 320x256 24VDC
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xFungsi | Deteksi Kebocoran Gas | Pendingin Cryo | RS058/RS058I/LS734 |
---|---|---|---|
Resolusi detektor | 320x256 | Ukuran piksel | 30μm |
BERSIH | ≤15mK | Rentang spektral | 3,2±0,1~3,5±0,1μm |
Cahaya Tinggi | Detektor Pencitraan Termal 320x256,Detektor Pencitraan Termal MWIR Berpendingin,Detektor Pencitraan Gas Optik VOC |
Deteksi Kebocoran Gas VOC Mendinginkan Detektor Pencitraan Termal MWIR 320x256 30μM

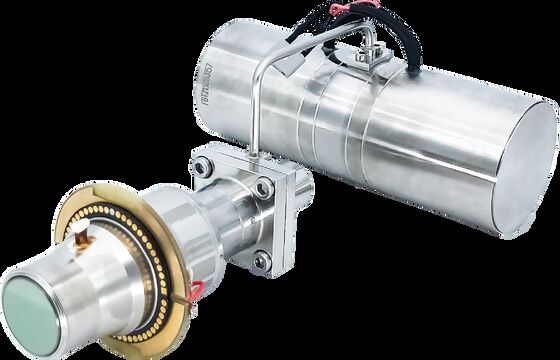

Detektor inframerah berpendingin C330M-G dikembangkan khusus untuk deteksi kebocoran gas VOC dengan fungsi mengubah radiasi infra merah target dengan panjang gelombang 3,2~3,5μm menjadi sinyal listrik.Antarmuka mekanis eksternal, antarmuka optik, dan antarmuka elektroniknya umum digunakan dan dapat diperluas.C330M-G dapat digunakan secara luas dalam pemantauan lingkungan atmosfer dan deteksi kebocoran gas, pembuangan polutan, deteksi gas kimia di pabrik dan kilang petrokimia.
Pencitraan Gas Optik
• Deteksi non-kontak jarak jauh
• Deteksi kebocoran gas yang efisien, aman dan luas
Sensitivitas tinggi
• Detektor infra merah berpendingin sensitif tinggi, cukup efisien dalam penerapan konsentrasi gas rendah dan aliran gas lambat
• Deteksi kebocoran yang efektif mencakup Alkana, Alkena, Alkohol, Benzena, Keton, dan gas lainnya
Dirancang untuk Kebutuhan Pengguna
• Mendukung catu daya 12V untuk sertifikasi tahan ledakan
• Beragam cryocooler tersedia untuk bobot yang ringan, daya rendah, umur panjang, dan keandalan tinggi
• Kisaran spektral yang dapat disesuaikan: 3μm~5μm MWIR (untuk lebih banyak jenis deteksi gas: CO, CO2 dll.)
Model | C330M-G | ||
Bahan Sensitif | HgCdTe/MCT | ||
Resolusi | 320×256 | ||
Ukuran Piksel | 30μm | ||
Rentang Spektral | 3,2μm±0,1μm~3,5μm±0,1μm (Jangkauan yang Dapat Disesuaikan: 3μm~5μm) | ||
Modus Kerja | Foto;Mode Integrasi ITR;Mode Windows;Anti mekar | ||
Kapasitas Pengisian | 36Me-/12Me- | ||
Rentang Dinamis | ≥80dB | ||
Jumlah Keluaran | 1 atau 4;Hingga 6,6MHz/per Keluaran | ||
NETD biasa | 10mK (F1.5) | ||
Tingkat Piksel Efektif | ≥99,5% | ||
Respon Ketidakseragaman | ≤8% | ||
Cryocooler | RS058 | RS058I | LS734 |
Tipe Pendingin | Pendingin Stirling Putar Integral | Pendingin Stirling Putar Integral | Pendingin Stirling Putar Linear |
Konsumsi Daya Stabil | ≤7W | ≤7W | ≤10W |
Maks.Konsumsi daya | ≤15W | ≤15W | ≤45W |
Sumber Daya listrik | 24VDC | 12VDC | 24VDC |
Waktu Pendinginan | ≤6 menit30 detik | ≤7 menit | ≤5 menit |
Ukuran (mm) | 142x58.5x71 | 142×58.5×71 | Kompresor Φ46×122 Dewar Φ40×114 |
Bobot | ≤600g | ≤600g | ≤1.2kg |
Suhu Kerja | -45°C ~ +71°C |
Detektor pencitraan termal MWIR berpendingin deteksi kebocoran gas C330M-G digunakan untuk pelanggan yang memiliki kemampuan pengembangan yang kuat.Dengan mengintegrasikan sensor termal yang didinginkan ini, VOC (senyawa organik yang mudah menguap) yang tidak terlihat dapat dideteksi dan divisualisasikan sehingga kerusakan lebih lanjut dapat dihindari.Gas-gas ini termasuk seperti: Metana, Etana, Propana, Butana, Pentana, Heksana, Heptana, Oktana, Etilen, Propilena, Isoprena, Metanol, Etanol, Butanon, Benzena, Toluena, Xilena, Etilbenzena dll.
1. Keuntungan Pencitraan Gas Optik
Hemat waktu & Efisien: mendukung deteksi real-time skala besar, lokasi kebocoran cepat, tidak perlu mengganggu produksi.
Deteksi Jarak Jauh: jauh dari area berbahaya dan kompleks, pengujian non-destruktif non-kontak, tanpa sumber radiasi tambahan
Mudah Dianalisis: pencitraan intuitif, penyimpanan instan, analisis yang nyaman
Inspeksi multi-fungsi: berbagai gas dapat dideteksi, dengan fungsi pengukuran suhu jarak jauh yang sangat baik
2. Prinsip Kerja Pencitraan Gas Optik
Pencitraan gas optik adalah sejenis teknologi inframerah yang dapat melihat gas industri yang tidak terlihat.
Setelah menyerap radiasi infra merah pada panjang gelombang tertentu, akan menyebabkan perbedaan radiasi infra merah antara gas dan latar belakang.
Detektor inframerah pendeteksi kebocoran gas dengan filter pita sempit bawaan hanya menerima pita inframerah di dekat puncak serapan inframerah gas, dan dapat mengubah gas menjadi gambar inframerah yang terlihat melalui perbedaan radiasi antara gas dan latar belakang.
