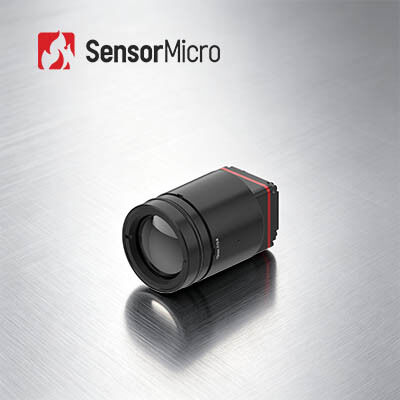

1280×1024 Resolusi 8μm Pixel Size 30mK NETD Uncooled Thermal Imaging Camera Module High Definition

  • 1280×1024 Resolution 8μm Pixel Size 30mK NETD Uncooled Thermal Imaging Camera Module High Definition
Tempat asal Cina
Nama merek SensorMicro
Sertifikasi ISO9001:2015; RoHS; Reach
Nomor model ituTL1208
Kuantitas min Order 1 buah
Harga Bisa dinegosiasikan
Syarat-syarat pembayaran T/T
Detail produk
Resolusi 1280x1024 / 8μm Lensa Kamera Tersedia Banyak
Algoritma Gambar NUC/3DNR/DNS/DRC/EE NETD ≤30mK
Rentang Spektral 8~14μm LW Antarmuka Video Digital MIPI-CSI
Menyoroti

Modul Kamera Inframerah 640x512

,

Modul Kamera Inframerah Muatan UAV
Tinggalkan pesan
Deskripsi Produk
1280×1024 / 8μm Uncooled Thermal Imaging Camera Module High Definition
Ringkasan Produk

Kami dengan senang hati merekomendasikan modul pencitraan termal iTL1208, inti kamera inframerah 8μm iTL1208,didesain khusus untuk pembeli global yang berfokus pada komponen termal dengan SWaP rendah dan kinerja tinggiModul kompak ini memiliki ukuran keseluruhan 22,6 × 22,6 × 34,5 mm dan berat bersih 35,7 g dengan lensa standar 12 mm, membuatnya sangat dapat disesuaikan untuk produk akhir genggam dan seluler utama di luar negeri.

Ini memberikan sensitivitas termal yang luar biasa dengan 30mK NETD dan gambar termal HD tajam 1280 × 1024 yang dibantu oleh algoritma penyesuaian gambar bawaan.output data RAW/YUV gandaKami mendukung pengujian sampel, pesanan uji coba batch kecil dan panduan teknis lintas batas lengkap untuk perakitan produk lokal dan peluncuran pasar Anda.

Fitur Utama
  • Desain yang Sangat Ringan
    Ukuran kompak 22,6 × 22,6 × 34,5 mm dan berat 35,7 g (termasuk lensa 12 mm)
    Di antara tingkat integrasi tertinggi di kelasnya
  • Sensitivitas Tinggi, Deteksi yang Tepat
    Ukuran piksel ultra kecil 8μm dengan resolusi 1280×1024, memberikan detail halus dan gambar yang jelas
    NETD tipikal ≤ 30mK, memungkinkan deteksi yang dapat diandalkan dari perbedaan suhu halus
  • Pengembangan yang Sederhana, Integrasi yang Cepat
    Berbagai pilihan lensa optik tersedia untuk memenuhi persyaratan aplikasi yang beragam
    Mendukung antarmuka output gambar MIPI CSI
    Output data gambar RAW dan YUV, dengan kontrol melalui port serial/I2C
Spesifikasi Produk
Model ITL1208
Indikator detektor IR Bahan sensitif: VOx
Resolusi: 1280×1024
Ukuran piksel: 8μm
Respon spektral: 8μm ~ 14μm
NetD tipikal: ≤30mK
Pengolahan Gambar Tingkat frame digital: 25/30Hz
Waktu memulai: ≤6 s
Video digital: RAW/YUV
Algoritma gambar: NUC/3DNR/DNS/DRC/EE
Tampilan gambar: 10 Jenis (Bodas Panas/Lava/Besi Merah/Besi Panas/Medis/Artik/Balimbang 1/Balimbang 2/Tint/Besi Hitam Panas)
Perangkat Lunak PC Modul Kontrol & Tampilan Video
Listrik Antarmuka eksternal standar: 34Pin_Connector Antarmuka: BP04SD-34-0065-R0
Antarmuka Komunikasi: TTL-232/I2C
Digital Video Interface: MIPI-CSI
Tegangan pasokan: 4,5-5,5V
Konsumsi daya yang khas: 1W
Mesin Ukuran (termasuk lensa):
• Dengan lensa 5mm: 22,6mm × 22,6mm × 50mm (diameter luar lensa Φ37mm)
• Dengan lensa 10mm: 22,6mm × 22,6mm × 45,3mm (diameter luar lensa Φ33mm)
• Dengan lensa 12mm: 22,6mm × 22,6mm × 34,5mm (diameter luar lensa Φ26,6mm)
• Dengan lensa 17mm: 22,6mm × 22,6mm × 35,4mm (diameter luar lensa Φ27mm)
• Dengan lensa 25mm: 22,6mm × 22,6mm × 44,2mm (diameter luar lensa Φ33mm)
• Dengan lensa 35mm: 22.6mm × 22.6mm × 50.9mm (diameter luar lensa Φ43.2mm)

Berat (termasuk lensa):
• 85,5±4,5g (Dengan Lensa 5mm)
• 70,5±3,6g (Dengan Lensa 10mm)
• 35.7±2g (Dengan Lensa 12mm)
• 40.7±2.1g (Dengan Lensa 17mm)
• 71,0±3,6g (Dengan Lensa 25mm)
• 110±5,5g (Dengan Lensa 35mm)
Kemampuan Beradaptasi dengan Lingkungan Suhu operasi: -40°C~+70°C
Suhu penyimpanan: -45°C~+85°C
Kelembaban: 5% ~ 95%, tidak kondensasi
Getaran: 5,35 gram, getaran acak, 3-sumbu
Dampak: Half Sinus Wave, 40g/11ms, Darah Dampak X Axis, 3 kali
Sertifikasi: ROHS2.0/REACH
Lensa optik: Fokus tetap Athermal: 5/10/12/17/25/35mm
Aplikasi Industri
  • Pemadam Kebakaran Hutan
  • Pemeliharaan Daya
  • Inspeksi Fotovoltaik
  • Pemantauan Keamanan
  • Perangkat Pakai
  • Perangkat Portable
Keuntungan Produk
  • Portofolio Produk Beragam
    Berbagai format produk termasuk detektor inframerah, inti kamera, dan modul untuk memenuhi berbagai persyaratan integrasi.
  • Berbagai Produk yang Kaya
    Beberapa resolusi array, ukuran piksel, band gelombang, dan kombinasi opsi lensa memberikan fleksibilitas yang lebih besar untuk berbagai aplikasi.
  • Kinerja Luar Biasa
    Pencitraan yang jelas, ukuran kompak, konsumsi daya rendah, kepekaan tinggi, dan keandalan yang kuat dirancang untuk bekerja di bawah berbagai tantangan lingkungan.
  • Integrasi yang Mudah
    Berbagai pilihan antarmuka membuat integrasi mudah dan memungkinkan pengembangan cepat di berbagai bidang aplikasi.
Pertanyaan yang Sering Diajukan
Apa DRI Range?
Ini adalah sarana untuk mengukur jarak di mana detektor inframerah dapat menghasilkan gambar target tertentu dan dapat dibagi menjadi rentang deteksi, rentang pengenalan, rentang identifikasi.

D (Deteksi): kemampuan untuk membedakan objek dari latar belakang
R (pengakuan): kemampuan untuk mengklasifikasikan kelas objek (hewan, manusia, kendaraan, perahu...)
I (Identifikasi): kemampuan untuk menggambarkan objek secara rinci (orang dengan topi, rusa, Jeep...)

Menurut kriteria Johnson, ketika probabilitas detail target yang terlihat dari jarak DRI adalah 50%, pasangan garis bilangan minimum target adalah 1:3:6 (atau 1:4: 8), dan jumlah piksel minimum yang sesuai adalah 2:612 (atau 2:816:16).

Dengan asumsi bahwa diameter target adalah H, jarak fokus adalah f, ukuran piksel adalah d, dan jumlah pasangan garis adalah n, maka jarak pandang L = H × f / ((2n × d)
