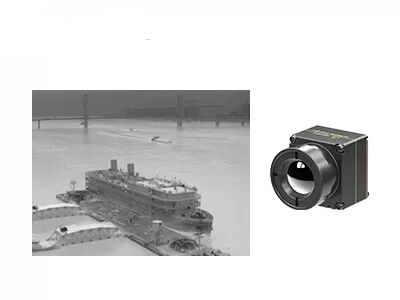

Modul Kamera Inframerah Tanpa Pendingin 640x512 17μM Untuk Muatan UAV
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xResolusi | 640x512 / 17μm | Lensa kamera | Beberapa Tersedia |
---|---|---|---|
Bobot | <90g | BERSIH | <30mK |
Rentang spektral | 8~14μm LW | Ukuran | 44.5x44.5x33.6mm |
Cahaya Tinggi | Modul Kamera Inframerah 640x512,Modul Kamera Inframerah Muatan UAV |
640x512 / 17μm Modul Kamera Pencitraan Termal Tanpa Pendingin untuk Luar Ruangan, Pengamatan Hewan
PLUG617 adalah salah satu modul sensor kamera termal tanpa pendingin seri PLUG yang dikembangkan oleh Global Sensor Technology (GST).
Terdiri dari sensor kamera termal tanpa pendingin 640x512 / 17µm, rangkaian lengkap komponen optik, sirkuit pemrosesan sinyal, dan algoritme pemrosesan gambar yang unik, modul kamera PLUG617 LWIR memberikan gambar yang jernih dan kinerja yang unggul.
Modul inframerah tanpa pendingin seri PLUG dikembangkan secara khusus untuk berbagai persyaratan pengamatan yang dipersonalisasi, yang menyediakan berbagai antarmuka industri standar dan opsi lensa inframerah untuk memenuhi persyaratan integrasi khusus.Beberapa solusi pencitraan termal profesional telah diterapkan pada banyak aplikasi.
- NETD<30mk, Sensitivitas Tinggi
- Performa Stabil
- Integrasi & Plug-in yang Mudah
- Kualitas & Detail Gambar Jernih
- Adaptasi Lingkungan yang Kuat
Model | PLUG617 |
Performa Detektor IR | |
Resolusi | 640x512 |
Lapangan Piksel | 17μm |
Rentang Spektral | 8~14μm |
BERSIH | <30mk |
Pengolahan citra | |
Kecepatan Bingkai | 9Hz/25Hz/30Hz/50Hz/60Hz |
Waktu Mulai | <10 dtk |
Video Analog | PAL/NTSC |
Video digital | RAW/YUV/BT656/LVDS |
Komponen Ekstensi | USB/Camerlink |
Mode Peredupan | Linier/Histogram/Campuran |
Zoom Digital | 1~8X Zoom Terus-Menerus, Ukuran Langkah 1/8 |
Tampilan Gambar | Hitam Panas/Putih Panas/Warna Pseudo |
Arah Gambar | Membalik Secara Horizontal/Vertikal/Diagonal |
Algoritma Gambar | NUC/AGC/IDE |
Spesifikasi Listrik | |
Antarmuka Eksternal Standar | Antarmuka 50pin_HRS |
Modus Komunikasi | RS232-TTL, 115200bps |
Tegangan Pasokan | 4~6V |
Konsumsi Daya Khas | <1,2W |
Karakter fisik | |
Dimensi (mm) | 44,5x44,5x36,6 |
Bobot | <90g |
Adaptasi Lingkungan | |
Suhu Operasi | -40°C ~ +70°C |
Suhu Penyimpanan | -45°C ~ +85°C |
Kelembaban | 5%~95%, Non-kondensasi |
Getaran | Getaran Acak 5.35grms, 3 Axis |
Terkejut | Gelombang Setengah Sinus, 40g/11ms, 3 Sumbu 6 Arah |
Optik | |
Lensa Opsional | Tetap Fokus Athermal: 7.5mm/13mm/19mm/25mm/35mm/50mm/60mm/100mm Lensa Bermotor: 75mm/100mm/150mm Zoom Optik Berkelanjutan: 30-150mm |
Modul imager termal PLUG617 banyak digunakan dalam Keamanan dan Pemantauan, Luar Ruang, Penyelamatan Penegakan Hukum, Pemadam Kebakaran dan Penyelamatan, ADAS, Muatan UAV, dll.
1. Apa itu Rentang DRI?
Ini adalah alat untuk mengukur jarak di mana detektor inframerah dapat menghasilkan gambar target tertentu dan dapat dibagi menjadi rentang deteksi, rentang pengenalan, rentang identifikasi.
D (Detection): kemampuan untuk membedakan objek dari latar belakang
R (Recognition): kemampuan untuk mengklasifikasikan kelas objek (hewan, manusia, kendaraan, perahu …)
I (Identifikasi): kemampuan untuk mendeskripsikan objek secara detail (pria bertopi, rusa, Jeep …)
Menurut kriteria Johnson, ketika probabilitas detail target yang terlihat pada jarak DRI adalah 50%, pasangan garis jumlah minimum dari target adalah 1:3:6 (atau 1:4:8), dan jumlah piksel minimum yang sesuai adalah 2:6:12 (atau 2:8:16).
Dengan asumsi diameter target adalah H, panjang fokus adalah f, ukuran piksel adalah d, dan jumlah pasangan garis adalah n, maka jarak pandang L=H×f/(2n×d)
