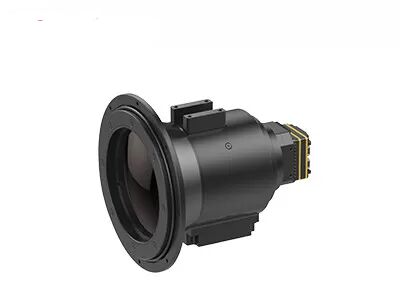

Resolusi Inti Kamera Termal 640x512 Tanpa Pendingin untuk Pengamatan Hewan di Luar Ruangan
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xResolusi | 640x512 / 17μm | Lensa kamera | Beberapa Tersedia |
---|---|---|---|
Bobot | <90g | BERSIH | <30mK |
Rentang spektral | 8~14μm LW | Ukuran | 44.5x44.5x33.6mm |
Cahaya Tinggi | Inti Kamera Termal Resolusi 640x512,Inti Kamera Termal Luar Ruang 640x512 |
640x512 / 17μm Modul Kamera Pencitraan Termal Tanpa Pendingin untuk Luar Ruangan, Pengamatan Hewan
PLUG617 adalah salah satu modul sensor kamera termal tanpa pendingin seri PLUG yang dikembangkan oleh Global Sensor Technology (GST).
Terdiri dari sensor kamera termal tanpa pendingin 640x512 / 17µm, rangkaian lengkap komponen optik, sirkuit pemrosesan sinyal, dan algoritme pemrosesan gambar yang unik, modul kamera PLUG617 LWIR memberikan gambar yang jernih dan kinerja yang unggul.
Modul inframerah tanpa pendingin seri PLUG dikembangkan secara khusus untuk berbagai persyaratan pengamatan yang dipersonalisasi, yang menyediakan berbagai antarmuka industri standar dan opsi lensa inframerah untuk memenuhi persyaratan integrasi khusus.Beberapa solusi pencitraan termal profesional telah diterapkan pada banyak aplikasi.
- NETD<30mk, Sensitivitas Tinggi
- Performa Stabil
- Integrasi & Plug-in yang Mudah
- Kualitas & Detail Gambar Jernih
- Adaptasi Lingkungan yang Kuat
Model | PLUG617 |
Performa Detektor IR | |
Resolusi | 640x512 |
Lapangan Piksel | 17μm |
Rentang Spektral | 8~14μm |
BERSIH | <30mk |
Pengolahan citra | |
Kecepatan Bingkai | 9Hz/25Hz/30Hz/50Hz/60Hz |
Waktu Mulai | <10 dtk |
Video Analog | PAL/NTSC |
Video digital | RAW/YUV/BT656/LVDS |
Komponen Ekstensi | USB/Camerlink |
Mode Peredupan | Linier/Histogram/Campuran |
Zoom Digital | 1~8X Zoom Terus-Menerus, Ukuran Langkah 1/8 |
Tampilan Gambar | Hitam Panas/Putih Panas/Warna Pseudo |
Arah Gambar | Membalik Secara Horizontal/Vertikal/Diagonal |
Algoritma Gambar | NUC/AGC/IDE |
Spesifikasi Listrik | |
Antarmuka Eksternal Standar | Antarmuka 50pin_HRS |
Modus Komunikasi | RS232-TTL, 115200bps |
Tegangan Pasokan | 4~6V |
Konsumsi Daya Khas | <1,2W |
Karakter fisik | |
Dimensi (mm) | 44,5x44,5x36,6 |
Bobot | <90g |
Adaptasi Lingkungan | |
Suhu Operasi | -40°C ~ +70°C |
Suhu Penyimpanan | -45°C ~ +85°C |
Kelembaban | 5%~95%, Non-kondensasi |
Getaran | Getaran Acak 5.35grms, 3 Axis |
Terkejut | Gelombang Setengah Sinus, 40g/11ms, 3 Sumbu 6 Arah |
Optik | |
Lensa Opsional | Tetap Fokus Athermal: 7.5mm/13mm/19mm/25mm/35mm/50mm/60mm/100mm Lensa Bermotor: 75mm/100mm/150mm Zoom Optik Berkelanjutan: 30-150mm |
Modul imager termal PLUG617 banyak digunakan dalam Keamanan dan Pemantauan, Luar Ruang, Penyelamatan Penegakan Hukum, Pemadam Kebakaran dan Penyelamatan, ADAS, Muatan UAV, dll.
1. Tentang Detektor Termal
Prinsip kerja detektor termal adalah memanfaatkan efek termal untuk memanaskan elemen pendeteksi dan menyebabkan transformasi panas dari beberapa sifat fisik sehingga energi radiasi IR dapat dideteksi.
Detektor termal bekerja pada suhu kamar.Selama operasinya, terdapat perubahan suhu, yang mungkin memiliki respon lambat dan sensitivitas yang relatif rendah dibandingkan dengan detektor foton.
Terutama ada 4 jenis detektor termal inframerah: Termokopel/Termopil, Detektor Piroelektrik, Termistor/Bolometer, Mikrobolometer
2. Bagaimana Cara Kerja Pencitraan Termal Inframerah?
Sistem pencitraan termal inframerah adalah deteksi non-kontak pasif dan identifikasi teknologi inframerah.Ini memfokuskan radiasi inframerah dari tempat kejadian pada detektor inframerah array bidang fokus melalui sistem optik inframerah yang dapat melewati radiasi inframerah.Detektor termal mengubah sinyal radiasi dengan intensitas berbeda menjadi sinyal listrik yang sesuai, dan kemudian melalui amplifikasi dan pemrosesan video, membentuk citra inframerah yang dapat diamati dengan mata telanjang.
