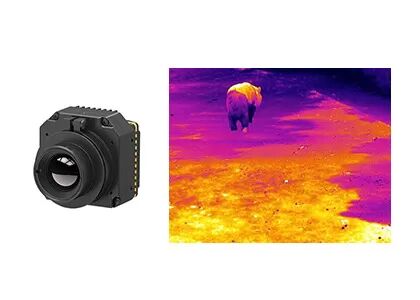

Inti Kamera Thermal Linear LWIR Tidak Didinginkan 400x300 50Hz
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xResolusi | 400x300 / 17μm | Kecepatan bingkai | 25Hz/30Hz/50Hz/60Hz |
---|---|---|---|
BERSIH | <30mK | Rentang spektral | 8~14μm |
Ukuran | 44.5x44.5x33.6mm | Bobot | ≤77g |
Cahaya Tinggi | Inti Kamera Termal LWIR Linear,Inti Kamera Termal LWIR 50Hz |
LWIR 400x300 / 17μm Inti Kamera Pencitraan Termal Tanpa Pendingin dengan Termografi Industri
Inti kamera termal PLUG417R menggunakan detektor inframerah LWIR tanpa pendingin 400x300 / 17μm dengan fungsi pengukuran suhu opsional dengan rentang pengukuran dari -20 ℃ ~ 150 ℃ untuk pengukuran suhu industri atau tubuh.Modul termal inframerah ini tidak hanya dapat mengukur nilai suhu di sekitar Anda, tetapi juga menampilkan gambar pencitraan termal.Jadi itu harus menjadi pilihan terbaik Anda untuk memantau perubahan suhu.
Modul kamera inframerah kecil ini dapat digunakan secara luas dalam aplikasi pencitraan termal inframerah seperti Termografi, Inspeksi Tenaga Listrik, Inspeksi Bangunan, dll. Modul ini bermanfaat bagi pelanggan OEM untuk pengembangan sekunder dan integrasi di semua jenis pencitra termal dan kamera termografi inframerah.
- NETD<30mk, Sensitivitas Tinggi
- Performa Stabil
- Integrasi Mudah
- Kualitas & Detail Gambar Jernih
- Kisaran Suhu yang Dapat Disesuaikan
- Adaptasi Lingkungan yang Kuat
Model | PLUG417R |
Performa Detektor IR | |
Resolusi | 400x300 |
Lapangan Piksel | 17μm |
Rentang Spektral | 8~14μm |
BERSIH | <30mk |
Pengolahan citra | |
Kecepatan Bingkai | 25Hz/30Hz/50Hz/60Hz |
Waktu Mulai | <15 dtk |
Video Analog | PAL/NTSC |
Video digital | RAW/YUV/BT656/LVDS |
Komponen Ekstensi | USB/Camerlink |
Mode Peredupan | Linier/Histogram/Campuran |
Zoom Digital | 1~8X Zoom Terus-Menerus, Ukuran Langkah 1/8 |
Tampilan Gambar | Hitam Panas/Putih Panas/Warna Pseudo |
Arah Gambar | Membalik Secara Horizontal/Vertikal/Diagonal |
Algoritma Gambar | NUC/AGC/IDE |
Spesifikasi Listrik | |
Antarmuka Eksternal Standar | Antarmuka 50pin_HRS |
Modus Komunikasi | RS232-TTL, 115200bps |
Tegangan Pasokan | 4,5~6V |
Pengukuran suhu | |
Rentang Suhu Operasi | -10°C~50°C |
Kisaran Suhu | -20°C~150°C, 100°C~550°C |
Akurasi Suhu | ±2°C atau ±2% (Ambil Nilai Maksimum) |
SDK | SDK ARM/Windows/Linux, Termografi Layar Penuh |
Karakter fisik | |
Dimensi (mm) | 44,5x44,5x36,6 |
Bobot | ≤77g |
Adaptasi Lingkungan | |
Suhu Operasi | -40°C ~ +70°C |
Suhu Penyimpanan | -45°C ~ +85°C |
Kelembaban | 5%~95%, Non-kondensasi |
Getaran | Getaran Acak 5.35grms, 3 Axis |
Terkejut | Gelombang Setengah Sinus, 40g/11ms, 3 Sumbu 6 Arah |
Optik | |
Lensa Opsional | Tetap Fokus Athermal: 7.5mm/13mm/19mm/25mm/35mm |
Inti kamera termal PLUG417R banyak digunakan dalam Inspeksi Tenaga Listrik, Visi Mesin, Membangun Keamanan & Pemantauan HVAC, Di Luar Ruangan, Pemadam Kebakaran & Penyelamatan, Penegakan Hukum & Penyelamatan, ADAS, Muatan UAV, dll.
1. Apa itu Rentang DRI?
Ini adalah alat untuk mengukur jarak di mana detektor inframerah dapat menghasilkan gambar target tertentu dan dapat dibagi menjadi rentang deteksi, rentang pengenalan, rentang identifikasi.
D (Detection): kemampuan untuk membedakan objek dari latar belakang
R (Recognition): kemampuan untuk mengklasifikasikan kelas objek (hewan, manusia, kendaraan, perahu …)
I (Identifikasi): kemampuan untuk mendeskripsikan objek secara detail (pria bertopi, rusa, Jeep …)
Menurut kriteria Johnson, ketika probabilitas detail target yang terlihat pada jarak DRI adalah 50%, pasangan garis jumlah minimum dari target adalah 1:3:6 (atau 1:4:8), dan jumlah piksel minimum yang sesuai adalah 2:6:12 (atau 2:8:16).
Dengan asumsi diameter target adalah H, panjang fokus adalah f, ukuran piksel adalah d, dan jumlah pasangan garis adalah n, maka jarak pandang L=H×f/(2n×d)
