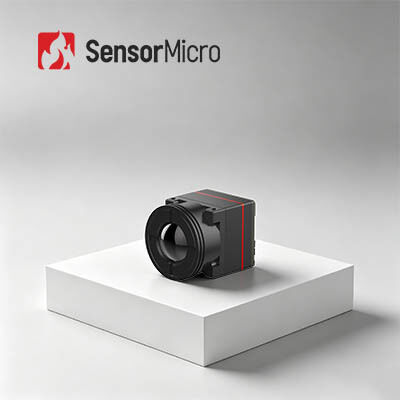

Inti Kamera Inframerah Tanpa Pendingin Pitch Piksel 12μm Resolusi 640x512 Ultra Ringkas dengan Konsumsi Daya 0,5W untuk Perangkat yang Dapat Dipakai
| Tempat asal | Wuhan, Provinsi Hubei, Cina |
|---|---|
| Nama merek | SensorMicro |
| Sertifikasi | ISO9001:2015; RoHS; Reach |
| Nomor model | iTL612 Pro |
| Kuantitas min Order | 1 buah |
| Harga | Bisa dinegosiasikan |
| Syarat-syarat pembayaran | T/T |
Detail produk
| Kecepatan Bingkai | 25/30Hz/50Hz | Resolusi | 640x512 |
|---|---|---|---|
| Konsumsi Daya | 0.5W | NETD yang khas | ≤40mK |
| Rentang Spektral | 8~14μm | Pitch Piksel | 12μm |
| Menyoroti | USB2.0 Kamera Inframerah Tanpa Pendingin,Kamera Inframerah Tanpa Pendingin 12um,Inti Kamera Inframerah DVP 640x512 |
||
Deskripsi Produk
Ultra Compact Uncooled Infrared Camera Core 640x512 12um untuk Perangkat Wearable
Ringkasan Produk
Dirancang untuk miniaturisasi ekstrim dan keandalan tinggi,inti kamera inframerah iTL612Pro mengintegrasikan detektor FPA tingkat wafer 640×512/12μm premium dan algoritma pemrosesan gambar generasi berikutnya untuk meningkatkan kejelasan dan stabilitas pencitraan secara keseluruhan.
Dengan desain dimensi ultra-kompak 17,3 × 17,3 × 23,4 mm dan bodi ringan 13,7 ± 0,5 g, modul meminimalkan beban struktural untuk perangkat terintegrasi.Dengan nilai daya ultra-rendah 0.5W, sangat cocok untuk sistem tertanam baterai dan portabel.
Kompatibel dengan beberapa konfigurasi lensa, inti mendukung pilihan output yang komprehensif termasuk antarmuka DVP8, LVDS, MIPI, USB 2.0 dan BT.656, serta RAW,Output data YUV dan Matrix-TEMP dengan kontrol port serial, menyediakan dukungan teknis penuh untuk iterasi sistem yang disesuaikan dan integrasi industri.
Fitur Utama
- Desain Kompak & Ringan- Ukuran: 17mm × 17mm × 22mm (dengan lensa 9,1mm), Berat: 13g (dengan lensa 9,1mm), Konsumsi daya setinggi 0,7W
- Gambar yang Jelas & Radiometri yang Tepat- Algoritma proses gambar baru: NUC / 3DNR / DNS / DRC / EE, Dukungan Windows / Linux / ARM SDK, Dukungan regional, titik & isotherm pengukuran suhu
- Berbagai antarmuka untuk integrasi mudah- antarmuka DVP/LVDS/USB2.0, output data gambar RAW/YUV, kontrol port serial
Spesifikasi Produk
| Model | iTL612Pro |
|---|---|
| Indikator detektor IR | |
| Bahan yang sensitif | VOx |
| Resolusi | 640×512 |
| Ukuran piksel | 12 μm |
| Tanggapan Spektral | 8μm ~ 14μm |
| NETD yang khas | ≤ 40mK |
| Pengolahan Gambar | |
| Tingkat frame digital | 25/30Hz/50Hz |
| Waktu Mulai | ≤ 5 s |
| Video Digital | RAW/YUV/Matrix-TEMP |
| Algoritma Gambar | NUC/3DNR/DNS/DRC/EE |
| Tampilan gambar | 10 (( Hitam Panas / Putih Panas / Warna Palsu) |
| Perangkat Lunak PC | |
| Modul inframerah | Modul Kontrol & Tampilan Video |
| Listrik | |
| Antarmuka eksternal standar | 30Pin_HRS interface:DF40C-30DP-0.4V ((51) |
| Antarmuka Eksternal MIPI | 34Pin_Panasonic Konektor Antarmuka:AXE634124 |
| Antarmuka Komunikasi | TTL-232/USB2.0 |
| Digital Video Interface | DVP8/LVDS/MIPI/USB2.0/BT.656 |
| Tegangan Pasokan | 4.2-5.5V |
| Konsumsi Listrik Tipikal | 0.5W |
| Pengukuran Suhu | |
| Suhu operasi | -10°C~+50°C |
| Jangkauan Pengukuran Suhu | / |
| Keakuratan Pengukuran Suhu | / |
| Pengukuran suhu parsial | / |
| SDK | / |
| Mesin | |
| Ukuran (termasuk lensa) | 17.3×17.3×23.4 (lens 9,1mm) 17.3×17.3×30.2 (13mm lensa) 17.3×17.3×38 (25mm lensa) 17.3×17.3×54 (45mm lensa) |
| Berat (termasuk lensa) | 13.7±0,5g (lens 9,1mm) 20±0,5g (13mm lensa) 27.3±0,5g (25mm lensa) 51±0,5g (45mm lensa) |
| Kemampuan Beradaptasi dengan Lingkungan | |
| Suhu operasi | -40°C~+70°C |
| Suhu penyimpanan | -45°C~+85°C |
| Kelembaban | 5% ~ 95%, tidak kondensasi |
| Getaran | Getaran sinus, Frekuensi: 10HZ150HZ10HZ, Nilai puncak: 0.15mm, Arah sumbu: X, Waktu ketahanan: 8min/sumbu, Siklus: 2 kali |
| Dampak | Gelombang setengah sinus, 30g / 11ms, arah dampak X sumbu, 3 kali |
| Sertifikasi | RoHS2.0/REACH |
| Lensa optik | Fokus tetap Athermal: 9.1/13/25/45mm |
Aplikasi Industri
Modul pencitraan termal iTL612 Pro dapat digunakan di bidang pemadam kebakaran hutan, pemeliharaan listrik, inspeksi fotovoltaik, pemantauan keamanan, perangkat yang dapat dikenakan, perangkat portabel, dll.
Portfolio Produk
Portofolio Produk Beragam- Berbagai format produk termasuk detektor inframerah, inti kamera, dan modul untuk memenuhi berbagai persyaratan integrasi.
Berbagai Produk yang Kaya- Kombinasi resolusi array, ukuran piksel, band gelombang, dan opsi lensa yang berbeda memberikan fleksibilitas yang lebih besar untuk berbagai aplikasi.
Kinerja Luar Biasa- Gambar yang jelas, ukuran kompak, konsumsi daya rendah, kepekaan tinggi, dan keandalan yang kuat - dirancang untuk melakukan di bawah berbagai tantangan lingkungan.
Integrasi yang Mudah- Berbagai pilihan antarmuka membuat integrasi mudah dan memungkinkan pengembangan cepat di berbagai bidang aplikasi.
Pertanyaan yang Sering Diajukan
Apa keuntungan dari termografi inframerah?
Untuk pengujian tidak merusak:Mudah untuk diuji dan cepat untuk menanggapi tanpa kerusakan, yang menghasilkan penghematan biaya, meningkatkan efisiensi kerja, mengurangi pengurangan tenaga kerja dan peralatan.
Untuk termografi medis:Sangat efisien untuk menemukan masalah tersembunyi dalam tubuh manusia, 100% aman tanpa radiasi dan rasa sakit, yang merupakan alat yang ideal untuk skrining kesehatan dini.
Apa DRI Range?
DRI Range adalah cara mengukur jarak di mana detektor inframerah dapat menghasilkan gambar target tertentu dan dapat dibagi menjadi rentang deteksi, rentang pengenalan,dan rentang identifikasi.
D (Deteksi):Kemampuan untuk membedakan objek dari latar belakang
R (pengakuan):Kemampuan untuk mengklasifikasikan kelas objek (hewan, manusia, kendaraan, perahu...)
I (Identifikasi):Kemampuan untuk menggambarkan objek secara rinci (orang dengan topi, rusa, Jeep...)
Menurut kriteria Johnson, ketika probabilitas detail target yang terlihat dari jarak DRI adalah 50%, pasangan garis bilangan minimum target adalah 1:3:6 (atau 1:4: 8), dan jumlah piksel minimum yang sesuai adalah 2:612 (atau 2:816:16).
Dengan asumsi bahwa diameter target adalah H, jarak fokus adalah f, ukuran piksel adalah d, dan jumlah pasangan garis adalah n, maka jarak pandang L = H × f / ((2n × d)
