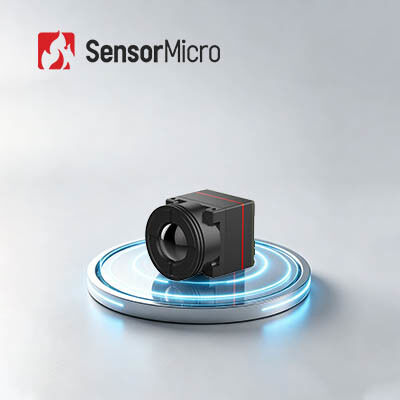

Desain Kompak & Ringan Uncooled Infrared Camera Core dengan Resolusi 640x512 dan 12μm Pixel Pitch

  • Compact & Lightweight Design Uncooled Infrared Camera Core with 640x512 Resolution and 12μm Pixel Pitch
  • Compact & Lightweight Design Uncooled Infrared Camera Core with 640x512 Resolution and 12μm Pixel Pitch
Tempat asal Wuhan, Provinsi Hubei, Cina
Nama merek SensorMicro
Sertifikasi ISO9001:2015; RoHS; Reach
Nomor model iTL612 Pro
Kuantitas min Order 1 buah
Harga Bisa dinegosiasikan
Syarat-syarat pembayaran L/C,T/T
Detail produk
Resolusi 640x512 Kecepatan Bingkai 25/30Hz/50Hz
Rentang Spektral 8~14μm Konsumsi Daya 0.5W
NETD yang khas ≤40mK Pitch Piksel 12μm
Menyoroti

Video Digital Kamera Inframerah Tanpa Pendingin

,

Kamera Inframerah Tanpa Pendingin 640x512

,

Kamera Inframerah Tanpa Pendingin Inti 12um
Tinggalkan pesan
Deskripsi Produk
Modul Kamera Inframerah Tanpa Pendingin yang Ringkas & Ringan 640x512 12μm
Mendefinisikan ulang standar SWaP industri untuk modul pencitraan termal mini, modul kamera inframerah ultra-miniatur iTL612Pro mencapai keseimbangan sempurna antara ukuran ultra-kompak, bobot ultra-ringan, konsumsi daya rendah, dan pencitraan definisi tinggi. Dibangun dengan detektor level wafer 640*512/12μm kelas atas dan algoritma optimasi gambar yang ditingkatkan, modul ini memberikan kinerja pencitraan termal kelas profesional jauh melampaui produk berukuran sama.
Menerobos batasan ukuran dan bobot modul inframerah tradisional, penampang persegi 17,3 mm dan bodi ultra-ringan 13,7 g sangat mengurangi hambatan perakitan sistem dan beban struktural. Ditambah dengan konsumsi daya ultra-rendah dan antarmuka pengembangan yang sangat dapat diperluas, modul ini memberdayakan perusahaan untuk mengembangkan produk pencitraan termal inframerah yang lebih portabel, miniatur, dan sangat efisien, mencakup berbagai bidang aplikasi industri dan komersial.
Fitur Utama
Keringanan dan Beban Minimal yang Tak Tertandingi
  • Ukuran Ultra-Miniatur: 17,3*17,3*23,4 mm (termasuk lensa 9,1 mm)
  • Bobot Ultra-Ringan: 13,7±0,5g (termasuk lensa 9,1 mm)
  • Konsumsi Daya Ultra-Rendah: Serendah 0,5W
FPA Mainstream dengan Pencitraan Jelas
  • Resolusi 640x512 untuk integrasi yang luas
  • Kejelasan Gambar yang Ditingkatkan: Berbagai algoritma gambar generasi baru untuk kualitas gambar yang lebih baik
Pengembangan Mudah & Integrasi Mulus
  • Berbagai pilihan lensa tersedia untuk berbagai skenario aplikasi
  • Mendukung berbagai antarmuka keluaran gambar: DVP8, LVDS, MIPI, USB 2.0, dan BT.656
  • Keluaran data RAW/YUV/Matrix-TEMP dengan kontrol port serial
Spesifikasi Produk
Model iTL612Pro
Indikator Detektor IR
Bahan Sensitif VOx
Resolusi 640*512
Ukuran Piksel 12μm
Respons Spektral 8μm ~ 14μm
NETD Khas ≤40mK
Pemrosesan Gambar
Frame Rate Digital 25/30Hz/50Hz
Waktu Mulai ≤5s
Video Digital RAW/YUV/Matrix-TEMP
Algoritma Gambar NUC/3DNR/DNS/DRC/EE
Tampilan Gambar 10 (Black Hot/White Hot/Pseudo Color)
Listrik
Antarmuka Eksternal Standar Antarmuka 30Pin_HRS:DF40C-30DP-0.4V(51)
Antarmuka Eksternal MIPI Antarmuka Konektor Panasonic 34Pin:AXE634124
Antarmuka Komunikasi TTL-232/USB2.0
Antarmuka Video Digital DVP8/LVDS/MIPI/USB2.0/BT.656
Tegangan Suplai 4.2-5.5V
Konsumsi Daya Khas 0.5W
Mekanis
Ukuran (termasuk lensa) 17,3*17,3*23,4 (lensa 9,1 mm)
17,3*17,3*30,2 (lensa 13 mm)
17,3*17,3*38 (lensa 25 mm)
17,3*17,3*54 (lensa 45 mm)
Berat (termasuk lensa) 13,7±0,5g (lensa 9,1 mm)
20±0,5g (lensa 13 mm)
27,3±0,5g (lensa 25 mm)
51±0,5g (lensa 45 mm)
Adaptabilitas Lingkungan
Suhu Operasi -40℃~+70℃
Suhu Penyimpanan -45℃~+85℃
Kelembaban 5%~95%, non-kondensasi
Getaran Getaran Sinus, Frekuensi: 10HZ～150HZ～10HZ, Nilai Puncak: 0,15mm, Arah Aksial: X, Waktu Ketahanan: 8 menit/sumbu, Siklus: 2 kali
Benturan Gelombang Setengah Sinus, 30g/11ms, Arah Benturan Sumbu X, 3 kali
Sertifikasi ROHS2.0/REACH
Lensa Optik Fokus Tetap Atermal: 9,1/13/25/45mm
Aplikasi Industri
Modul pencitraan termal iTL612 Pro dapat digunakan di bidang Pemadam Kebakaran Hutan, Pemeliharaan Listrik, Inspeksi Fotovoltaik, Pemantauan Keamanan, Perangkat yang Dapat Dipakai, Perangkat Portabel, dll.
Tentang Kami
Visi Kami: Mendorong batas-batas penginderaan dan mengubah cara orang terhubung dengan dunia di sekitar mereka.
Misi Kami: Memanfaatkan kekuatan teknologi penginderaan inframerah untuk mengubah industri di seluruh dunia, memungkinkan keputusan yang lebih cerdas, lingkungan yang lebih aman, dan masa depan yang lebih terhubung.
Nilai Kami: Menciptakan teknologi inframerah canggih yang membuat dunia menjadi tempat yang lebih baik.
FAQ
1. Apa keuntungan detektor inframerah tanpa pendingin?
Detektor bidang fokus inframerah tanpa pendingin tidak memerlukan perangkat pendingin, dapat bekerja pada suhu kamar dan memiliki keunggulan start cepat, konsumsi daya rendah, ukuran kecil, bobot ringan, umur panjang, biaya rendah, dan sebagainya.
2. Apa pertimbangan utama pada detektor inframerah / modul termal untuk aplikasi Anda?
• Resolusi detektor
• Ukuran piksel
• NETD
• Kualitas gambar
• Pilihan lensa
• Konsumsi daya
• Ukuran dan bobot
• Antarmuka mekanis & listrik
• Anggaran
3. Apa itu Resolusi Detektor Inframerah
Yaitu, jumlah piksel pencitraan termal. Resolusi yang lebih tinggi berarti lebih banyak titik observasi dan pengukuran suhu, sehingga target yang lebih kecil pada jarak yang lebih jauh dapat diamati dan diukur. Biasanya resolusi pencitraan termal inframerah berkisar dari 256x192, 384x288, 640x512, 800x600, 1024x768, 1280x1024, dll. Dengan resolusi yang lebih tinggi, biaya detektor akan lebih mahal.
4. Bidang Pandang (FOV)
Ini mengacu pada bidang pandang dua dimensi dari ruang objek yang diamati oleh sistem optik pencitra termal inframerah. Mengambil FOV horizontal sebagai contoh, dengan asumsi bahwa ukuran susunan detektor adalah A*B, ukuran piksel adalah d, dan panjang fokus lensa adalah f, maka sudut FOV horizontal θ=2*acrtan (A*d/2f). Setelah susunan detektor dan ukuran piksel dipilih, bidang pandang hanya berubah dengan panjang fokus sistem optik: dengan panjang fokus yang lebih panjang, bidang pandang akan lebih sempit; dengan panjang fokus yang lebih pendek, bidang pandang akan lebih lebar.
