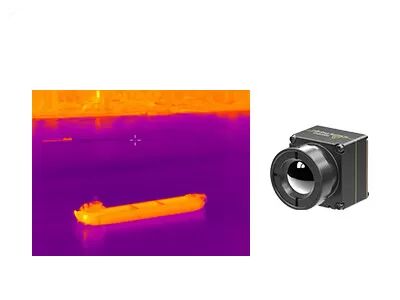

RAW YUV BT656 Video Digital Inti Kamera Inframerah Tanpa Pendingin 640x512 12um
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xResolusi | 640x512 | Konsumsi daya | 0,7w |
---|---|---|---|
Rentang spektral | 8~14μm | Lapangan Piksel | 12μm |
NETD biasa | ≤40mk | Kecepatan bingkai | 30Hz |
Cahaya Tinggi | Video Digital Kamera Inframerah Tanpa Pendingin,Kamera Inframerah Tanpa Pendingin 640x512,Kamera Inframerah Tanpa Pendingin Inti 12um |
Ukuran Kecil Inti Kamera Inframerah Tanpa Pendingin 640x512 12um untuk Muatan UAV
Sebagai produsen terkemuka detektor inframerah & modul termal dingin tanpa pendingin, Global Technology mengembangkan inti pencitraan termal inframerah iTL612R Pro berukuran kecil dan ringan, yang merupakan versi ringkas dari inti kamera inframerah iTL612R.
Berorientasi penuh untuk SWaP-C (size-weight-and-power-cost), ukuran dan berat inti kamera inframerah iTL612R Pro telah menjadi yang terdepan dalam industri.Ini adalah pilihan terbaik bagi pelanggan yang memiliki persyaratan terbatas pada ukuran dan berat saat mengintegrasikan drone mereka sendiri.
Menyediakan detektor infra merah tingkat wafer 640×512/12μm yang dikembangkan sendiri, kelas perlindungan lensa IP67, versi pencitraan dan pengukuran suhu, dan berbagai solusi SDK, modul termal iTL612R Pro merespons kendala ruang dengan ukuran lebih kecil dan bobot lebih ringan, menghasilkan baterai lebih lama hidup dengan konsumsi daya yang lebih rendah, mengatasi masalah integrasi di bidang elektronik konsumen, dan memberikan lebih banyak solusi untuk produk yang ringkas dan portabel.
Ini secara khusus dikembangkan untuk bidang Pemeliharaan Prediktif, Inspeksi Fotovoltaik, Perlindungan Lingkungan, Penelitian Ilmiah, Fotografi Udara, Investigasi Polisi, Penanggulangan & Penyelamatan Bencana, Pencegahan Kebakaran Hutan, Keamanan Perkotaan dll.
Desain Ringkas & Ringan
• Ukuran: 17mm×17mm×22mm (dengan lensa 9.1mm)
• Berat: 13g (dengan lensa 9,1mm)
• Konsumsi daya serendah 0,7W
Gambar Jelas & Radiometri Akurat
• Algoritme proses gambar baru: NUC/3DNR/DNS/DRC/EE
• Mendukung Windows/Linux/ARM SDK
• Mendukung pengukuran suhu regional, titik & isoterm
Berbagai Antarmuka untuk Integrasi yang Mudah
• Antarmuka DVP/LVDS/USB2.0, output data gambar RAW/YUV, kontrol port serial
Model | iTL612R Pro |
Performa Detektor IR | |
Bahan Sensitif | oksida vanadium |
Resolusi | 640×512 |
Ukuran Piksel | 12μm |
Rentang Spektral | 8~14μm |
NETD biasa | ≤40mk |
Pengolahan citra | |
Kecepatan Bingkai | 30Hz |
Waktu Mulai | 5 detik |
Video digital | RAW/YUV/BT656 |
Algoritma Gambar | Koreksi Ketidakseragaman (NUC) Pengurangan Kebisingan 3D (3DNR) De-noise (DNS) Kompresi Rentang Dinamis (DRC) Penyempurnaan Tepi (EE) |
Tampilan Gambar | Hitam Panas/Putih Panas/Warna Pseudo |
Perangkat lunak komputer | |
Perangkat Lunak ICC | Kontrol Modul & Tampilan Video |
spesifikasi elektrik | |
Antarmuka Eksternal Standar | 30Pin_HRS: DF40C-30DP-0.4V(51), (JAM, Pria) |
Papan Ekspansi USB | Tipe-C |
Antarmuka Komunikasi | RS232-TTL/USB2.0 |
Antarmuka Video Digital | CMOS8/USB2.0 |
Tegangan Pasokan | 4.0-5.0VVVDC |
Konsumsi Daya Khas | 0,7W |
Pengukuran suhu | |
Rentang Suhu Operasi | -10°C~+50°C |
Rentang Pengukuran Suhu | -20°C~+150°C, 0°C~550°C;Mendukung Kustomisasi dan Ekspansi |
Akurasi Pengukuran Suhu | Lebih besar dari ±2°C atau ±2% (@23℃±3℃) |
Pengukuran Suhu Daerah | Mendukung Nilai Maksimum, Minimum dan Rata-Rata dari Suhu Regional Keluaran |
SDK | Mendukung Windows/Linux/ARM;Mencapai Analisis dan Konversi Streaming Video dari Abu-abu ke Suhu |
Karakter fisik | |
Ukuran (mm) | 17×17×22 (Dengan Lensa 9.1mm) |
Bobot | 13g (Dengan Lensa 9.1mm) |
Adaptasi Lingkungan | |
Suhu Operasional | -40°C~+70°C |
Suhu Penyimpanan | -45°C~+85°C |
Kelembaban | 5%~95%, Non-kondensasi |
Getaran | 5,35 gram, 3 Axis |
Terkejut | Gelombang Setengah Sinus, 40g/11ms, 3 Sumbu 6 Arah |
Sertifikat | ROHS2.0/REACH |
Optik | |
Lensa Opsional | Athermal Fokus Tetap: 9.1mm |
Modul pencitraan termal iTL612R Pro dapat diintegrasikan ke dalam muatan UAV dan perangkat yang dapat dikenakan sehingga banyak digunakan di bidangPemeliharaan Prediktif, Inspeksi Fotovoltaik, Perlindungan Lingkungan, Penelitian Ilmiah, Fotografi Udara, Investigasi Polisi, Bantuan & Penyelamatan, Pencegahan Kebakaran Hutan, Keamanan Perkotaan dll.
1. Apa keuntungan dari detektor inframerah yang tidak didinginkan?
Detektor bidang fokus inframerah yang tidak didinginkan tidak memerlukan perangkat yang didinginkan, ia dapat bekerja pada suhu kamar dan memiliki keuntungan mulai cepat, konsumsi daya rendah, ukuran kecil, ringan, umur panjang, biaya rendah dan sebagainya.
2. Apa pertimbangan utama pada detektor inframerah / modul termal untuk aplikasi Anda?
--- Resolusi detektor
--- Ukuran piksel
---NETD
---Kualitas gambar
--- Opsi lensa
--- Konsumsi daya
---Ukuran dan berat
--- Antarmuka mekanik & listrik
---Anggaran
3. Apa itu Resolusi Detektor Inframerah
Artinya, jumlah piksel pencitraan termal.Resolusi yang lebih tinggi berarti lebih banyak titik pengamatan dan pengukuran suhu, sehingga target yang lebih kecil pada jarak yang lebih jauh dapat diamati dan diukur.Biasanya resolusi pencitraan termal inframerah berkisar dari 256x192, 384x288, 640x512, 800x600, 1024x768, 1280x1024, dll. Dengan resolusi yang lebih tinggi, biaya detektor akan lebih mahal.
4. Bidang Pandang (FOV)
Ini mengacu pada bidang pandang dua dimensi dari ruang objek yang diamati oleh sistem optik imager termal inframerah.Mengambil FOV horizontal sebagai contoh, dengan asumsi bahwa ukuran susunan detektor adalah A×B, ukuran piksel adalah d, dan panjang fokus lensa adalah f, maka sudut FOV horizontal θ=2×acrtan (A×d/2f) .
Setelah susunan detektor dan ukuran piksel dipilih, bidang pandang hanya berubah dengan panjang fokus sistem optik: dengan panjang fokus lebih panjang, bidang pandang akan lebih sempit;dengan panjang fokus yang lebih pendek, bidang pandang akan lebih luas.
