Inti Kamera Termal Micro LWIR Tanpa Pendingin 256x192 12μM Dengan Lensa 3.2mm
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xResolusi | 256x192 | Konsumsi daya | 700mW |
---|---|---|---|
Rentang spektral | 8~14μm | Lapangan Piksel | 12μm |
BERSIH | ≤65mK | Kecepatan bingkai | 25Hz/30Hz |
Cahaya Tinggi | Kamera Termal LWIR 12uM,Kamera Termal LWIR Lensa 3.2mm,Inti Kamera Termal LWIR 256x192 |

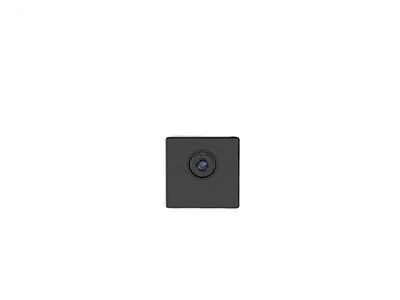

Inti Kamera Termal Micro LWIR 256x192 12μm yang tidak didinginkan dengan Lensa 3.2mm
iLC212 modul pencitraan IR tanpa pendingin mengintegrasikan detektor inframerah 256x192 / 12μm focal plane array wafer level package (WLP) dan dapat menangkap spektrum inframerah gelombang panjang (LWIR) yang berkisar dari 8 hingga 14μm.
Berorientasi untuk SWaP-C yang dioptimalkan sepenuhnya, modul kamera termal iLC212 dirancang khusus untuk pelanggan yang memiliki persyaratan ketat tentang ukuran, berat, dan biaya di bidang keamanan dan pengawasan.Karena ukurannya yang mini, bobot yang ringan, dan harga yang sangat murah, inti termal iLC212 sangat memenuhi tuntutan harga rendah pelanggan, mempersingkat waktu pengembangan dan menghemat biaya untuk mereka.
Teknologi Sensor Global berspesialisasi dalam desain, pembuatan, penjualan, dan pemasaran detektor pencitraan termal dan modul inframerah.Kami dapat menyediakan pelanggan kami berbagai solusi pencitraan termal inframerah yang mempersingkat waktu pengembangan sekunder dan sangat mengurangi biaya bagi pelanggan.
- Aplikasi SWaP-C yang dioptimalkan sepenuhnya
- Cocok untuk berbagai kamera termal keamanan
- Berbagai aplikasi pencitraan termal
- Konsumsi Daya Rendah
Model | iLC212 |
Performa Detektor IR | |
Bahan | Vanadium Oxide yang tidak didinginkan |
Resolusi | 256×192 |
Ukuran Piksel | 12μm |
Respon Spektral | 8μm ~ 14μm |
BERSIH | ≤65mK@F1.0@25℃@50Hz |
Pengolahan citra | |
Video digital | RAW/YUV/BT656;Mendukung Transmisi Video USB2.0;Garis Parameter Dukungan Pengukuran Suhu |
Kecepatan Bingkai Digital | 25Hz/30Hz |
Tampilan Gambar | Hitam-panas/putih-panas/Pseudo-warna |
Algoritma Gambar | Koreksi Ketidakseragaman (NUC) Pengurangan Noise Gambar 3D (3DNR) Pengurangan Kebisingan 2D (DNS) Kompresi Rentang Dinamis (DRC) Peningkatan EE |
Waktu Mulai | ≤3 detik |
Pengukuran suhu | |
Rentang Suhu Operasi | -10 ℃ ~ + 50 ℃ |
Rentang Pengukuran Suhu | -20 ℃ ~ + 150 ℃, Mendukung Ekspansi dan Kustomisasi Rentang Pengukuran Suhu |
Akurasi Pengukuran Suhu | ±3℃/±3% (ambil nilai yang lebih besar) @23℃±5℃;Jarak Pengukuran Suhu adalah 1,5m |
Pengukuran Suhu Daerah | Mendukung Setiap Pengukuran Suhu Area, Nilai Maksimum Area Keluaran, Nilai Minimum, dan Nilai Rata-Rata |
SDK | Versi Windows / Linux, Mencapai Analisis Aliran Video dan Konversi Abu-abu ke Suhu |
Antarmuka Listrik | |
Antarmuka Eksternal | Konektor 30pin_HRS Input daya Video digital RS232-TTL/USB2.0 GPI dll. |
Komunikasi | RS232-TTL/USB2.0 |
Komponen Ekspansi | Dewan VPC |
Perangkat lunak komputer | |
Perangkat Lunak ICC | Kontrol Modul dan Tampilan Video |
Sistem tenaga | |
Sumber Daya listrik | DC 3.3V±0.1V |
Disipasi Daya | Kondisi Stabil: 0,70W/3,3V @23±3℃ |
Sifat fisik | |
Konektor | Model Konektor Eksternal: DF40C-30DP-0.4V (51), (HRS-Male) Model Konektor Kawin: DF40C (2.0)-30DS-0.4V (51), (HRS-Female) |
Ukuran | 21mm×21mm×12.8mm (termasuk lensa 3.2mm) |
Berat | 8,9g±0,5g (termasuk lensa 3,2mm) |
Adaptasi Lingkungan | |
Suhu Operasi | -40℃~+70℃ |
Suhu Penyimpanan | -45℃~+85℃ |
Kelembaban | 5%~95%, tanpa kondensasi |
Resistensi Dampak & Getaran | Dampak: setengah gelombang sinus, 40g/11ms, 3 sumbu, 6 arah Getaran: 5,35 gram, 3 sumbu |
Sertifikasi | ROHS2.0/REACH |
Lensa | |
Lensa Opsional | 3,2 mm/F1,1, HFOV: 55,6±2,8°;Pelapisan: AR |
Modul pencitraan termal iLC212 diterapkan pada bidang Pemantauan Keamanan, Termografi, Perangkat yang Dapat Dipakai, Elektronik Kendaraan, Rumah Pintar, Deteksi Makhluk Hidup dll.
1. Apa itu radiasi infra merah?
Ketika berbicara tentang pencitraan termal inframerah, hal pertama yang harus dipikirkan adalah radiasi inframerah (IR).Panjang gelombang energi radiasi infra merah dimulai pada sekitar 700nm dan meluas hingga sekitar 1mm.Semua benda memancarkan panas dalam jumlah tertentu dalam bentuk radiasi infra merah, yang tidak terlihat oleh kita, karena di seluruh spektrum elektromagnetik, mata telanjang hanya dapat melihat "cahaya tampak".
2. Bagaimana cara kerja imager termal inframerah?
Komponen inti dari peralatan inframerah adalah detektor termal inframerah, yang secara sensitif dapat mendeteksi perbedaan suhu kecil dari benda-benda di sekitarnya.Kemudian, ia mengumpulkan informasi radiasi ini dari objek dan mengeluarkan informasi suhu untuk pencitraan, yang didasarkan pada informasi perbedaan suhu.Semakin panas objek, semakin banyak radiasi infra merah yang dihasilkannya.Jika intensitasnya terlalu tinggi, Anda bisa merasakannya seperti panas.
