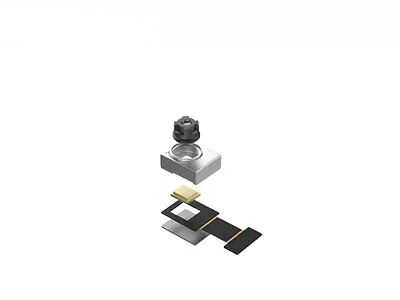

Miniatur VOx FPA Thermal Imaging Camera Core 120x90 / 17μm
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xDetail produk
| Rentang spektral | 8~14μm | BERSIH | ≤60mK |
|---|---|---|---|
| Resolusi | 120x90 | Lapangan Piksel | 17μm |
| Kisaran suhu | -20℃~+120℃ (Dapat disesuaikan) | Ukuran | 8.5x8.5x9.16mm |
| Cahaya Tinggi | Kamera Pencitraan Termal VOx FPA,Inti Kamera Pencitraan Termal Miniatur,Inti Kamera Termal 120x90 |
||
Deskripsi Produk
Inti Kamera Termal TIMO120
Miniatur VOx FPA 120x90 / 17μm Thermal Imaging Camera Core Terintegrasi dalam Kamera Inframerah
Deskripsi Produk
Modul inframerah miniatur TIMO120 mengintegrasikan optik tingkat wafer, detektor paket tingkat wafer (WLP) 120x90 / 17μm, dan sirkuit pemrosesan gambar dasar untuk mendapatkan gambar termal dari area target dan distribusi panas dengan cepat.
Inti pencitraan termal TIMO120 berorientasi untuk aplikasi pencitraan inframerah ukuran, berat, daya, biaya (SWaP-C) yang dioptimalkan.Strukturnya yang sangat mini dan konsumsi daya yang sangat rendah nyaman untuk diintegrasikan ke dalam berbagai perangkat pintar, pencitra termal, atau terminal seluler dengan persyaratan biaya, ukuran, dan berat yang ketat.
Fitur utama
- Modul inframerah WLP minimum, dimensi 8.5x8.5x9.16mm
- Antarmuka DVP, kompatibel dengan berbagai platform tertanam
- Modul kamera terlihat setara, integrasi langsung
- Kit pengembangan SDK lengkap
- Desain berdaya rendah untuk memperpanjang waktu pengoperasian yang lebih lama
- Biaya rendah untuk berbagai jenis aplikasi cerdas
Spesifikasi Produk
| Model | TIMO-120 |
| Performa Detektor IR | |
| Resolusi | 120x90 |
| Lapangan Piksel | 17μm |
| Rentang Spektral | 8~14μm |
| BERSIH | ≤60mK |
| Tipe Lensa | WLO |
| Mode fokus | Zoom Tetap |
| HFOV | 90°/50° |
| Kedalaman lapangan | 10cm hingga Tak Terhingga |
| Kecepatan Bingkai | 1~30Hz (Dapat Disesuaikan) |
| Pengukuran suhu | |
| Kisaran Suhu | -20°C ~ +120°C (Dapat Disesuaikan) |
| Akurasi Suhu | Dapat disesuaikan (Memenuhi Persyaratan Termografi Tubuh atau Industri) |
| Antarmuka/Kontrol | |
| AVDD | 3,6V±0,05V |
| VSK/VDET | 4,7 ± 0,05V |
| DVDD | 1,8V±0,05V |
| Antarmuka | Antarmuka Digital |
| Konsumsi daya | 45mW (Mode Khas);9mW (Mode Daya Rendah) |
| Karakter fisik | |
| Dimensi (mm) | 12x10x5.48 (HFOV=90°);8.5x8.5x9.16 (HFOV=50°) (Spesifikasi Akan Berlaku) |
| Suhu Operasi | -20°C ~ +60°C |
| Suhu Penyimpanan | -40°C ~ +85°C |
Aplikasi Industri
Inti kamera termal inframerah TIMO120 banyak digunakan di banyak bidang, seperti Termografi, Perangkat Keras Cerdas, Gedung Cerdas, Rumah Pintar, AIoT, dll.
Tim Teknologi Sensor Global
FAQ
1. Apa itu radiasi infra merah?
Ketika berbicara tentang pencitraan termal inframerah, hal pertama yang harus dipikirkan adalah radiasi inframerah (IR).Panjang gelombang energi radiasi infra merah dimulai pada sekitar 700nm dan meluas hingga sekitar 1mm.Semua benda memancarkan panas dalam jumlah tertentu dalam bentuk radiasi infra merah, yang tidak terlihat oleh kita, karena di seluruh spektrum elektromagnetik, mata telanjang hanya dapat melihat "cahaya tampak".
2. Bagaimana cara kerja imager termal inframerah?
Komponen inti dari peralatan inframerah adalah detektor termal inframerah, yang secara sensitif dapat mendeteksi perbedaan suhu kecil dari benda-benda di sekitarnya.Kemudian, ia mengumpulkan informasi radiasi ini dari objek dan mengeluarkan informasi suhu untuk pencitraan, yang didasarkan pada informasi perbedaan suhu.Semakin panas objek, semakin banyak radiasi infra merah yang dihasilkannya.Jika intensitasnya terlalu tinggi, Anda bisa merasakannya seperti panas.
