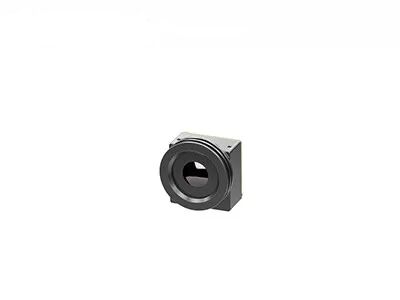

Modul Kamera Keamanan Termal LWIR 256x192 / 12μM yang tidak didinginkan
| Tempat asal | Wuhan, Provinsi Hubei, Cina |
|---|---|
| Nama merek | SensorMicro |
| Sertifikasi | ISO9001:2015; RoHS; Reach |
| Nomor model | iLC212 |
| Kuantitas min Order | 1 buah |
| Harga | negotiable |
| Syarat-syarat pembayaran | L/C,T/T |
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xDetail produk
| Resolusi | 256x192 | Berat | 8,9g±0,5g (termasuk lensa 3,2mm) |
|---|---|---|---|
| Rentang spektral | 8~14μm | Pitch Piksel | 12μm |
| NETD | ≤65mK | Kecepatan Bingkai | 25Hz/30Hz |
| Menyoroti | Modul Kamera Keamanan Termal 12UM,Modul Kamera Keamanan Termal 256x192,Modul Kamera Lwir Tanpa Pendingin |
||
Deskripsi Produk
iLC212 Modul Pencitraan Termal
Modul Kamera Keamanan Termal LWIR 256x192 / 12μm yang tidak didinginkan
Deskripsi Produk
Modul pencitraan IR iLC212 yang tidak didinginkan, juga dikenal sebagai modul termal yang tidak didinginkan, memiliki kemampuan radiometrik dan memiliki fungsi pengukuran suhu inframerah tanpa kontak.Ini termasuk ukuran yang sangat kecil 256x192 / 12μm wafer level package (WLP) detektor inframerah yang menangkap gelombang panjang infrared (LWIR) spektrum yang berkisar dari 8 sampai 14μm.
Karena sepenuhnya dioptimalkan SWaP-C, modul kamera termal iLC212 memiliki resolusi rendah, ukuran kecil, konsumsi daya rendah dan harga yang sangat rendah.sangat cocok untuk pengukuran dan pemantauan suhu sudut lebar dan jarak dekat.
Fitur Utama
- Aplikasi SWaP-C yang sepenuhnya dioptimalkan
- Cocok untuk berbagai produk inframerah
- Berbagai aplikasi pencitraan termal
- Konsumsi Daya Rendah
Spesifikasi Produk
| Model | iLC212 |
| Kinerja detektor IR | |
| Bahan | Vanadium oxide yang tidak didinginkan |
| Resolusi | 256×192 |
| Ukuran piksel | 12 μm |
| Tanggapan Spektral | 8μm ~ 14μm |
| NETD | ≤ 65mK@F1.0@25°C@50Hz |
| Pengolahan Gambar | |
| Video Digital | RAW/YUV/BT656; Dukungan USB2.0 Video Transmission; Pengukuran Suhu Dukungan Parameter Line |
| Tingkat frame digital | 25Hz/30Hz |
| Tampilan gambar | Hitam-panas/putih-panas/pseudo-warna |
| Algoritma Gambar | Koreksi Ketidaksesuaian (NUC) Pengurangan Kebisingan Gambar 3D (3DNR) Pengurangan Kebisingan 2D (DNS) Kompresi Jangkauan Dinamis (DRC) EE Peningkatan |
| Waktu Mulai | ≤ 3 s |
| Pengukuran Suhu | |
| Jangkauan suhu operasi | -10°C~+50°C |
| Jangkauan Pengukuran Suhu | -20°C~+150°C, Dukungan Rentang Pengukuran Suhu Peningkatan dan Penyesuaian |
| Keakuratan Pengukuran Suhu | ±3°C/±3% (mengambil nilai yang lebih besar) @23°C±5°C; Jarak Pengukuran Suhu adalah 1,5m |
| Pengukuran suhu regional | Mendukung Pengukuran suhu area, nilai maksimum area output, nilai minimum dan nilai rata-rata |
| SDK | Versi Windows / Linux, Mencapai Analisis Aliran Video dan Konversi Gray ke Suhu |
| Antarmuka listrik | |
| Antarmuka eksternal | Konektor 30pin_HRS Input daya Video Digital RS232-TTL/USB2.0 GPIO dll. |
| Komunikasi | RS232-TTL/USB2.0 |
| Komponen Ekspansi | Dewan VPC |
| Perangkat Lunak PC | |
| Perangkat Lunak ICC | Modul Kontrol dan Tampilan Video |
| Sistem Daya | |
| Sumber Daya | DC 3.3V±0,1V |
| Pembuangan Kekuatan | Keadaan stabil: 0,70W/3,3V @ 23±3°C |
| Properti Fisik | |
| Konektor | Model konektor eksternal: DF40C-30DP-0.4V (51), (HRS-Male) Model konektor kawin: DF40C (2.0)-30DS-0.4V (51), (HRS-Wanita) |
| Ukuran | 21mm × 21mm × 12,8mm (termasuk lensa 3,2mm) |
| Berat badan | 8.9g±0,5g (termasuk lensa 3,2mm) |
| Kemampuan Beradaptasi dengan Lingkungan | |
| Suhu Operasi | -40°C+70°C |
| Suhu penyimpanan | -45°C+85°C |
| Kelembaban | 5% ~ 95%, tidak kondensasi |
| Resistensi Dampak & Getaran | Dampak: setengah gelombang sinus, 40g/11ms, 3-sumbu, 6-arah Getaran: 5,35 gram, 3 sumbu |
| Sertifikasi | RoHS2.0/REACH |
| Lensa | |
| Lensa Opsional | 3.2mm/F1.1, HFOV: 55,6±2,8°; Lapisan: AR |
Aplikasi Industri
Modul pencitraan termal iLC212 diterapkan pada bidang keamanan dan pemantauan, Ini cocok untuk diintegrasikan ke dalam Kamera Tersembunyi, Kamera Digital, Kamera Kubah, Kamera Kotak dll.
Manfaat Kita
Pertanyaan Umum
1Apa itu radiasi inframerah?
Ketika berbicara tentang pencitraan termal inframerah, hal pertama yang harus dipikirkan adalah radiasi inframerah (IR). panjang gelombang energi radiasi inframerah dimulai pada sekitar 700nm dan meluas hingga sekitar 1mm.Semua benda memancarkan sejumlah panas dalam bentuk radiasi inframerah, yang tidak terlihat bagi kita, karena di seluruh spektrum elektromagnetik, mata telanjang hanya bisa melihat "cahaya terlihat".
2Bagaimana cara kerja thermal imager inframerah?
Komponen inti dari peralatan inframerah adalah detektor termal inframerah yang dapat secara sensitif mendeteksi perbedaan suhu kecil dari benda-benda di sekitarnya.itu mengumpulkan informasi radiasi ini dari objek dan output informasi suhu untuk pencitraan, yang didasarkan pada informasi perbedaan suhu. semakin panas objek, semakin banyak radiasi inframerah yang dihasilkan. jika intensitasnya terlalu tinggi, Anda bisa merasakannya seperti panas.
