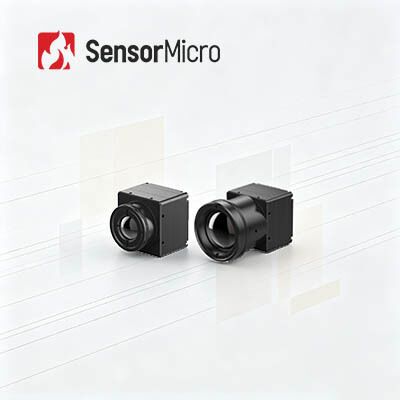

LWIR Uncooled Thermal Imaging Module dengan Resolusi 384x288 17μm Pixel Pitch dan Lens 25mm
| Tempat asal | Cina |
|---|---|
| Nama merek | SensorMicro |
| Sertifikasi | ISO9001:2015; RoHS; Reach |
| Nomor model | KOIN417G3 |
| Kuantitas min Order | 1 buah |
| Harga | Bisa dinegosiasikan |
| Syarat-syarat pembayaran | T/T |
Detail produk
| Resolusi | 384x288 | Konsumsi Daya | 0,65W |
|---|---|---|---|
| Rentang Spektral | 8~14μm | Pitch Piksel | 17μm |
| NETD | ≤30mK/F1.0/25℃ | Kecepatan Bingkai | 25/30/50Hz |
| Menyoroti | Modul Kamera Termal 12uM,Modul Kamera Termal LWIR 640x512,Inti Kamera LWIR Ringkas |
||
Deskripsi Produk
Modul Pencitraan Termal 384x288 17μm LWIR Tanpa Pendingin dengan Lensa 25mm
Ikhtisar Produk
Dilengkapi dengan detektor inframerah paket tingkat wafer 384×288 17μm, inti kamera termal COIN417G3 dilengkapi sensitivitas termal ultra-tinggi NETD≤30mK dan algoritma pencitraan yang dioptimalkan. Dengan keluaran gambar multi-format dan desain konsumsi daya rendah, inti kamera inframerah ini mendukung pencocokan lensa fleksibel dan integrasi sekunder yang nyaman. Ini diadopsi secara luas untuk pemantauan keamanan malam hari, penyelamatan pemadam kebakaran, visi mesin industri dan sistem periferal ADAS kendaraan.
Fitur Utama
- Fungsionalitas Komprehensif, Desain Hemat Biaya- Dikembangkan menggunakan detektor pengemasan tingkat wafer berkinerja tinggi dengan algoritma pemrosesan gambar canggih terintegrasi untuk meningkatkan kualitas gambar
- Performa Luar Biasa, Pencitraan Unggul- Sensitivitas tinggi dengan NETD≤30mK khas dan algoritma gambar generasi berikutnya menghasilkan gambar termal yang lebih jelas dan tajam
- Ekstensi Fleksibel, Integrasi Cepat- Berbagai pilihan lensa optik tersedia untuk disesuaikan dengan beragam skenario aplikasi dengan dukungan untuk antarmuka output gambar USB2.0/DVP/LVDS/BT.656 dan output data gambar RAW/YUV dengan kontrol port serial
Spesifikasi Produk
| Model | KOIN417G3 |
|---|---|
| Indikator Detektor IR | |
| Bahan Sensitif | Suara |
| Resolusi | 384×288 |
| Ukuran Piksel | 17μm |
| Respon Spektral | 8μm ~ 14μm |
| NETD yang khas | ≤30mK/F1.0/25℃ |
| Pemrosesan Gambar | |
| Kecepatan Bingkai Digital | 25/30/50Hz |
| Waktu Mulai | 6 detik |
| Video Analog | PAL/NTSC |
| Video Digital | MENTAH/YUV422 |
| Algoritma Gambar | Koreksi Ketidakseragaman (NUC) Pengurangan Kebisingan 3D (3DNR) Peredam Kebisingan 2D (DNS) Kompresi Rentang Dinamis (DRC) Peningkatan Tepi (EE) |
| Tampilan Gambar | 10 Jenis (Putih Panas/Lava/Besi Merah/Besi Panas/Medis/Arktik/Pelangi 1/Pelangi 2/Warna/Hitam Panas) |
| Perangkat Lunak PC | |
| Perangkat Lunak ICC | Kontrol Modul & Tampilan Video |
| Listrik | |
| Antarmuka Eksternal Standar | 50Pin: DF40C-50DP-0.4V(51), (HRS,Pria) |
| Papan Ekstensi | USB3.0/USB2.0/VPC/USB2.0&VPC |
| Antarmuka Komunikasi | TTL-232/USB2.0 |
| Antarmuka Video Digital | DVP8/DVP16/USB2.0/BT.656/LVDS |
| Tegangan Pasokan | 4,5~5,5V |
| Konsumsi Daya Khas | 0,65W |
| Mekanis | |
| Ukuran Inti Telanjang (mm) | 25.4mm×25.4mm×16.5mm |
| Berat Inti Telanjang (g) | 16,6±1 |
| Kemampuan Beradaptasi Lingkungan | |
| Suhu Operasional | -40℃~+70℃ |
| Suhu Penyimpanan | -45℃~+85℃ |
| Kelembaban | 5%~95%, tanpa kondensasi |
| Getaran | Getaran Acak, 5,35gr, 3 sumbu |
| Dampak | Setengah Gelombang Sinus, 40g/11ms, Arah Dampak Sumbu X, 3 kali |
| Sertifikasi | ROHS2.0/REACH |
| Lensa Optik | |
| Lensa Optik | Fokus Tetap Atermal: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm |
| Tingkat Perlindungan | IP67 (Lensa Depan) |
Aplikasi Industri
Modul pencitraan termal COIN417G3 diterapkan di bidang Visi Industri, Pemantauan Keamanan, Pemadam Kebakaran & penyelamatan, Luar Ruang, Visi Mesin, ADAS, dll.
Keunggulan Produk
- Portofolio Produk Beragam- Berbagai macam format produk termasuk detektor inframerah, inti kamera, dan modul untuk memenuhi berbagai persyaratan integrasi
- Variasi Produk yang Kaya- Berbagai resolusi susunan, ukuran piksel, pita gelombang, dan kombinasi opsi lensa memberikan fleksibilitas lebih besar untuk beragam aplikasi
- Performa Luar Biasa- Pencitraan jernih, ukuran ringkas, konsumsi daya rendah, sensitivitas tinggi, dan keandalan kuat yang dirancang untuk bekerja dalam berbagai tantangan lingkungan
- Integrasi yang Mudah- Berbagai opsi antarmuka membuat integrasi menjadi mudah dan memungkinkan pengembangan cepat di berbagai bidang aplikasi
Pertanyaan yang Sering Diajukan
Bisakah kamera pencitraan termal mendeteksi melalui kaca?
Anda mungkin terkejut mengetahui bahwa pencitra termal sering kali gagal mendeteksi melalui kaca.
Dari sudut pandang fisika, sulit untuk menjelaskan alasan teknis masalah ini, namun prinsipnya sangat sederhana. Pada dasarnya, cahaya tampak melewati kaca, tetapi kaca bertindak seperti cermin untuk panjang gelombang inframerah (itulah sebabnya lensa kamera pencitraan termal sering kali terbuat dari germanium atau seng selenida, bukan kaca).
Jika Anda mengarahkan kamera pencitraan termal ke jendela, layar tidak akan menampilkan gambar di sisi lain dengan jelas, kemungkinan besar Anda akan melihat gambar buram, dan kemungkinan besar itu adalah pantulan buram dari lensa yang Anda pegang.
Namun hal ini tidak mutlak, beberapa frekuensi inframerah dapat menembus kaca, dan jenis serta konfigurasi kaca tertentu memungkinkan tingkat cahaya inframerah yang berbeda untuk melewatinya. Misalnya, kaca depan mobil cenderung memberikan hasil yang lebih baik dibandingkan kaca rumah tangga standar.
