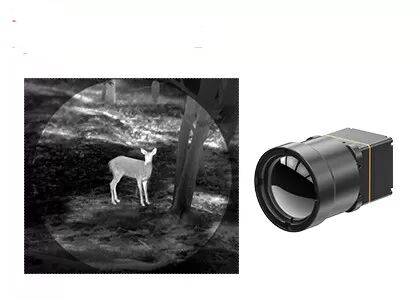

Modul Pencitraan Termal LWIR dengan Detektor Inframerah 1280x1024/8µm
| Tempat asal | Cina |
|---|---|
| Nama merek | SensorMicro |
| Sertifikasi | ISO9001:2015; RoHS; Reach |
| Nomor model | ituTL1208 |
| Kuantitas min Order | 1 buah |
| Harga | Bisa dinegosiasikan |
| Syarat-syarat pembayaran | T/T |
Detail produk
| Resolusi | 1280x1024 | Konsumsi Daya | 1W |
|---|---|---|---|
| Rentang Spektral | 8~14μm | Pitch Piksel | 8μm |
| NETD | ≤30mK | Kecepatan Bingkai | 25Hz/30Hz |
| Menyoroti | Modul Termal Detektor IR 640x512,Modul Pencitraan Termal Termografi LWIR,Modul Pencitraan Termal 12um |
||
Deskripsi Produk
Modul Pencitraan Termal LWIR dengan Detektor InfraMerah 1280x1024/8μm
Ringkasan Produk
Modul termal iTL1208 adalah produk yang dikembangkan oleh SensorMicro, mengintegrasikan detektor inframerah 1280*1024/8μm yang tidak didinginkan.dan pencitraan termal yang lebih rinci.
Desain kompak, struktur ringan, dan konsumsi daya rendah 1W membuat modul termal iTL1208 ideal untuk aplikasi dengan ukuran, berat, dan persyaratan daya yang ketat.Algoritma gambar yang ditingkatkan memberikan gambar termal yang sangat jernih.
Fitur Utama
Desain yang Sangat Ringan
- Ukuran kompak 22,6*22,6*34,5mm dan berat 35,7g (termasuk lensa 12mm)
- Di antara tingkat integrasi tertinggi di kelasnya
Sensitivitas Tinggi, Deteksi yang Tepat
- Ukuran piksel 8μm yang sangat kecil dengan resolusi 1280*1024 untuk detail halus dan gambar yang jelas
- NETD tipikal ≤ 30mK untuk deteksi yang dapat diandalkan dari perbedaan suhu halus
Pengembangan yang Sederhana, Integrasi yang Cepat
- Berbagai pilihan lensa optik tersedia untuk berbagai persyaratan aplikasi
- Mendukung antarmuka output gambar MIPI CSI
- Output data gambar RAW dan YUV dengan kontrol melalui port serial/I2C
Spesifikasi Produk
| Model | ITL1208 |
|---|---|
| Indikator detektor IR | |
| Bahan yang sensitif | VOx |
| Resolusi | 1280*1024 |
| Ukuran piksel | 8 μm |
| Tanggapan Spektral | 8μm ~ 14μm |
| NETD yang khas | ≤ 30mK |
| Pengolahan Gambar | |
| Tingkat frame digital | 25/30Hz |
| Waktu Mulai | ≤ 6 s |
| Video Digital | RAW/YUV |
| Algoritma Gambar | NUC/3DNR/DNS/DRC/EE |
| Tampilan gambar | 10 Jenis (Bodas Panas/Lava/Besi Merah/Besi Panas/Medicinal/Artik/Rainbow 1/Rainbow 2/Tint/Black Hot) |
| Perangkat Lunak PC | Modul Kontrol & Tampilan Video |
| Listrik | |
| Antarmuka eksternal standar | 34Pin_Connector Interface: BP04SD-34-0065-R0 |
| Antarmuka Komunikasi | TTL-232/I2C |
| Digital Video Interface | MIPI-CSI |
| Tegangan Pasokan | 4.5-5.5V |
| Konsumsi Listrik Tipikal | 1W |
| Mesin | |
| Ukuran (termasuk lensa) | Dengan lensa 5mm: 22,6mm*22,6mm*50mm (diameter luar lensa Φ37mm) Dengan lensa 10mm: 22,6mm*22,6mm*45,3mm (diameter luar lensa Φ33mm) Dengan lensa 12mm: 22,6mm*22,6mm*34,5mm (diameter luar lensa Φ26,6mm) Dengan lensa 17mm: 22.6mm*22.6mm*35.4mm (diameter luar lensa Φ27mm) Dengan lensa 25mm: 22,6mm*22,6mm*44,2mm (diameter luar lensa Φ33mm) Dengan lensa 35mm: 22.6mm*22.6mm*50.9mm (diameter luar lensa Φ43.2mm) |
| Berat (termasuk lensa) | 85.5±4.5g (Dengan Lensa 5mm) 70.5±3.6g (Dengan lensa 10mm) 35.7±2g (Dengan Lensa 12mm) 40.7±2.1g (Dengan Lensa 17mm) 71.0±3.6g (Dengan Lensa 25mm) 110±5.5g (Dengan Lensa 35mm) |
| Kemampuan Beradaptasi dengan Lingkungan | |
| Suhu operasi | -40°C sampai +70°C |
| Suhu penyimpanan | -45°C sampai +85°C |
| Kelembaban | 5% sampai 95%, tidak kondensasi |
| Getaran | 5.35grms, getaran acak, 3-sumbu |
| Dampak | Gelombang setengah sinus, 40g / 11ms, arah dampak X Axis, 3 kali |
| Sertifikasi | RoHS2.0/REACH |
| Lensa optik | Fokus tetap: 5/10/12/17/25/35mm |
Aplikasi Industri
Modul pencitraan termal iTL1208 diterapkan di berbagai bidang termasuk pemadam kebakaran hutan, pemeliharaan listrik, inspeksi fotovoltaik, pemantauan keamanan, perangkat yang dapat dipakai, perangkat portabel,dan lebih.
Profil Perusahaan
Sebagai produsen terkemuka di dunia dan penyedia layanan detektor inframerah, SensorMicro memiliki pengalaman bertahun-tahun dalam solusi pencitraan termal inframerah.Dipandu oleh filosofi inti dari "SensorMicro, Sense More" dan didorong oleh kebutuhan pengguna, kami berdedikasi untuk membuka potensi penuh teknologi inframerah, memberikan produk berkinerja tinggi dan layanan profesional kepada pelanggan di seluruh dunia.
Pertanyaan yang Sering Diajukan
1. Resolusi Detektor Infrared
Ini mengacu pada jumlah piksel dalam pencitraan termal. resolusi yang lebih tinggi berarti lebih banyak pengamatan dan titik pengukuran suhu,memungkinkan pengamatan dan pengukuran target yang lebih kecil pada jarak yang lebih jauhResolusi thermal imaging inframerah biasanya berkisar dari 256x192, 384x288, 640x512, 800x600, 1024x768, hingga 1280x1024.
2Bidang Visi (FOV)
Field of View (FOV) mengacu pada bidang pandang dua dimensi dari ruang objek yang diamati oleh sistem optik dari imager termal inframerah.Dengan asumsi ukuran array detektor adalah A*B, ukuran piksel adalah d, dan panjang fokus lensa adalah f, maka sudut FOV horizontal θ=2*acrtan (A*d/2f). Setelah memilih array detektor dan ukuran piksel,medan pandang hanya berubah dengan jarak fokus sistem optik: jarak fokus yang lebih panjang menghasilkan bidang pandang yang lebih sempit, sementara jarak fokus yang lebih pendek memberikan bidang pandang yang lebih luas.
