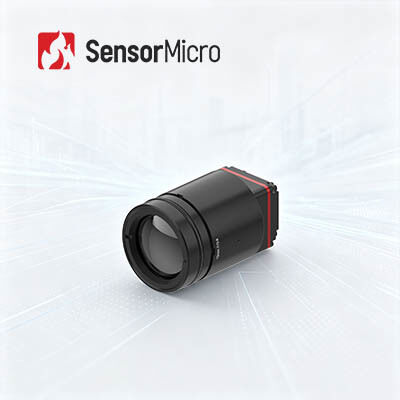

Inti Kamera Pencitraan Termal LWIR dengan Resolusi 1280x1024 Pitch Piksel 8μm dan Kecepatan Bingkai 25Hz/30Hz

  • LWIR Thermal Imaging Camera Core with 1280x1024 Resolution 8μm Pixel Pitch and 25Hz/30Hz Frame Rate
  • LWIR Thermal Imaging Camera Core with 1280x1024 Resolution 8μm Pixel Pitch and 25Hz/30Hz Frame Rate
Tempat asal Cina
Nama merek SensorMicro
Sertifikasi ISO9001:2015; RoHS; Reach
Nomor model ituTL1208
Kuantitas min Order 1 buah
Harga Bisa dinegosiasikan
Syarat-syarat pembayaran T/T
Detail produk
Resolusi 1280x1024 Konsumsi Daya 1W
Rentang Spektral 8~14μm Pitch Piksel 8μm
NETD ≤30mK Kecepatan Bingkai 25Hz/30Hz
Menyoroti

Inti Kamera Pencitraan Termal ADAS

,

Inti Kamera Pencitraan Termal 30Hz

,

Inti Kamera Termal 0
Tinggalkan pesan
Deskripsi Produk
Inti Kamera Pencitraan Termal LWIR Dengan Laju Bingkai 25Hz/30Hz Untuk ADAS
Modul Pencitraan Termal LWIR Dengan Detektor Inframerah 640x512 12 µm Untuk Luar Ruangan
Tinjauan Produk

Inti kamera inframerah megapixel iTL1208 8 µm menyeimbangkan miniaturisasi ekstrem dan kinerja stabil dalam skenario yang tangguh. Modul termal ini memiliki desain ringkas, struktur ringan, dan konsumsi daya serendah 1W. Bobotnya yang ultra-ringan 35,7g dan struktur kubik ringkas mencegah kegagalan pemasangan struktural pada peralatan seluler dan genggam yang rentan terhadap getaran.

Detektor inframerah 8 µm kelas atas mempertahankan sensitivitas deteksi termal ≤30mK yang stabil di tengah fluktuasi suhu sekitar, sementara algoritma optimasi gambar bawaan menekan distorsi pencitraan kabut, noise, dan cahaya rendah. Dengan antarmuka universal yang tahan lama dan kemampuan adaptasi multi-lensa, inti kamera ini beroperasi dengan andal untuk pemantauan perimeter luar ruangan, pengujian industri suhu tinggi di lokasi, dan misi penyelamatan kebakaran dan bencana dengan visibilitas rendah dalam kondisi lapangan yang sulit.

Algoritma gambar yang ditingkatkan dan fungsi pengukuran suhu memungkinkan modul termal iTL1208 untuk menyajikan gambar termal yang sangat jernih.

Fitur Utama
  • Desain Sangat Ringan- Ukuran ringkas 22,6*22,6*34,5mm dan berat 35,7g (termasuk lensa 12mm), menampilkan tingkat integrasi tertinggi di kelasnya
  • Sensitivitas Tinggi, Deteksi Presisi- Ukuran piksel ultra-kecil 8 µm dengan resolusi 1280*1024, menghasilkan detail halus dan gambar jernih dengan NETD tipikal ≤ 30mK untuk deteksi perbedaan suhu halus yang andal
  • Pengembangan Sederhana, Integrasi Cepat- Berbagai pilihan lensa optik tersedia untuk memenuhi persyaratan aplikasi yang beragam, mendukung antarmuka output gambar MIPI CSI, output data gambar RAW dan YUV dengan kontrol melalui port serial/I2C
Spesifikasi Produk
Model iTL1208
Indikator Detektor IR
Bahan Sensitif VOx
Resolusi 1280*1024
Ukuran Piksel 8 µm
Respons Spektral 8 µm ~ 14 µm
NETD Khas ≤30mK
Pemrosesan Gambar
Laju Bingkai Digital 25/30Hz
Waktu Mulai ≤6s
Video Digital RAW/YUV
Algoritma Gambar NUC/3DNR/DNS/DRC/EE
Tampilan Gambar 10 Tipe (White Hot/Lava/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot)
Perangkat Lunak PC
Perangkat Lunak PC Kontrol Modul & Tampilan Video
Listrik
Antarmuka Eksternal Standar Antarmuka Konektor 34Pin: BP04SD-34-0065-R0
Antarmuka Komunikasi TTL-232/I2C
Antarmuka Video Digital MIPI-CSI
Tegangan Pasokan 4.5-5.5V
Konsumsi Daya Khas 1W
Mekanis
Ukuran (termasuk lensa) Dengan lensa 5mm: 22,6mm*22,6mm*50mm (diameter luar lensa Φ37mm)
Dengan lensa 10mm: 22,6mm*22,6mm*45,3mm (diameter luar lensa Φ33mm)
Dengan lensa 12mm: 22,6mm*22,6mm*34,5mm (diameter luar lensa Φ26,6mm)
Dengan lensa 17mm: 22,6mm*22,6mm*35,4mm (diameter luar lensa Φ27mm)
Dengan lensa 25mm: 22,6mm*22,6mm*44,2mm (diameter luar lensa Φ33mm)
Dengan lensa 35mm: 22,6mm*22,6mm*50,9mm (diameter luar lensa Φ43,2mm)
Berat (termasuk lensa) 85,5±4,5g (Dengan Lensa 5mm)
70,5±3,6g (Dengan Lensa 10mm)
35,7±2g (Dengan Lensa 12mm)
40,7±2,1g (Dengan Lensa 17mm)
71,0±3,6g (Dengan Lensa 25mm)
110±5,5g (Dengan Lensa 35mm)
Adaptabilitas Lingkungan
Suhu Operasi -40℃~+70℃
Suhu Penyimpanan -45℃~+85℃
Kelembaban 5%~95%, non-kondensasi
Getaran 5,35grms, Getaran Acak, 3-sumbu
Benturan Gelombang Setengah Sinus, 40g/11ms, Arah Benturan Sumbu X, 3 kali
Sertifikasi ROHS2.0/REACH
Lensa Optik Fokus Tetap Atermal: 5/10/12/17/25/35mm
Aplikasi Industri

Modul pencitraan termal iTL1208 dapat digunakan secara luas di bidang Pemadam Kebakaran Hutan, Pemeliharaan Daya, Inspeksi Fotovoltaik, Pemantauan Keamanan, Perangkat yang Dapat Dipakai, Perangkat Portabel, dan lainnya.

Keunggulan Kami
  • Sensitivitas tinggi dan kinerja luar biasa dengan teknologi terkemuka dunia di industri inframerah
  • Berbagai detektor inframerah tersedia termasuk detektor IR tak berpendingin dan berpendingin dalam format dan ukuran piksel yang berbeda
  • Produksi massal untuk memastikan pengiriman cepat dengan tiga lini produksi dan kapasitas produksi tahunan hingga jutaan detektor
Pertanyaan yang Sering Diajukan
1. NETD

NETD (Noise Equivalent Temperature Difference) adalah perbedaan suhu antara target dan latar belakang ketika rasio signal-to-noise output detektor sama dengan 1. Ini mengukur sensitivitas detektor inframerah.

Semakin kecil NETD yang dimiliki detektor inframerah, semakin tinggi sensitivitas termal dan kualitas gambar yang lebih baik yang diberikannya. Perbedaan suhu yang lebih kecil antara target dan latar belakang memerlukan detektor sensitivitas termal yang lebih tinggi.

2. Laju Bingkai

Laju bingkai mengacu pada jumlah bingkai per detik dari gambar lengkap yang dihasilkan oleh modul inframerah. Untuk target dengan kecepatan gerak cepat atau suhu yang berubah dengan cepat, modul termal dengan laju bingkai yang lebih tinggi harus dipilih untuk menjaga akurasi pengukuran dan efektivitas pengamatan.
