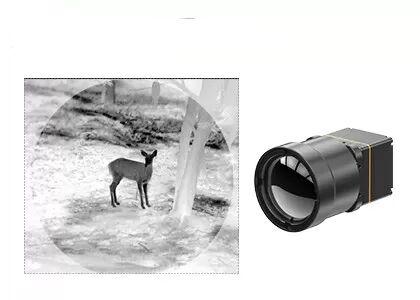

Clear Thermal Imaging LWIR Camera Core Dengan Detektor Inframerah 640x512 12μM

Modul Pencitraan Termal LWIR Dengan Detektor Inframerah 640x512 12μM Untuk Luar Ruangan

Modul termal TWIN612 adalah produk baru yang dikembangkan oleh SensorMicro. Ia mengintegrasikan detektor inframerah tidak dingin paket keramik 640×512/12µm. Dengan NETD tipikal＜40mk, modul termal TWIN612 dapat menyajikan gambar yang lebih jelas, lebih tajam, dan lebih detail.

Dengan rentang pengukuran suhu -20℃~150℃/0~550℃, akurasi ±2℃ atau ±2% dan laju bingkai hingga 30Hz, modul termal menjamin gambar termal yang halus dan pengukuran suhu yang akurat.

Modul termal TWIN612 memiliki keunggulan desain yang ringkas, struktur ringan, dan konsumsi daya serendah 0,8w. Dengan algoritma gambar yang ditingkatkan dan fungsi pengukuran suhu, modul termal TWIN612 menyajikan gambar yang lebih stabil dan suhu yang akurat.

Proses pengemasan keramik mirip dengan pengemasan logam, yang merupakan teknologi pengemasan detektor inframerah yang matang. Dibandingkan dengan pengemasan logam, volume dan berat detektor yang dikemas akan sangat berkurang. Dengan demikian, modul termal TWIN612 dapat diterapkan pada industri yang memiliki persyaratan ketat pada ukuran, berat, dan konsumsi daya.

- Ukuran Mini: 25.4mm×25.4mm×35mm
- Ringan: 25g
- NETD Tipikal<40mk
- Pencitraan Termal yang Tajam dan Jelas
- Konsumsi Daya Tipikal Serendah 0.8W


Modul pencitraan termal TWIN612/R diterapkan pada bidang Termografi, Pemantauan Keamanan, Muatan UAV, Robot, Perangkat Keras Cerdas, ADAS, Pemadam Kebakaran & Penyelamatan


1. Prinsip Kerja Pencitraan Gas Optik

Pencitraan gas optik adalah sejenis teknologi inframerah yang dapat melihat gas industri yang tidak terlihat.

Semua objek di alam yang suhunya lebih tinggi dari nol mutlak (-273.15°C) dapat memancarkan radiasi inframerah. Intensitas radiasi inframerah tergantung pada suhu target. Kamera termal inframerah mengubah radiasi inframerah yang tidak terlihat menjadi gambar inframerah yang terlihat sesuai dengan perbedaan suhu atau perbedaan radiasi antara target dan latar belakang atau antara berbagai bagian target.

Setelah menyerap radiasi inframerah pada panjang gelombang tertentu, perbedaan radiasi inframerah akan menyebabkan antara gas dan latar belakang.

Detektor inframerah deteksi kebocoran gas dengan filter pita sempit bawaan hanya menerima pita inframerah di dekat puncak penyerapan inframerah gas, dan dapat mengubah gas menjadi gambar inframerah yang terlihat melalui perbedaan radiasi antara gas dan latar belakang.

Kamera pencitraan gas optik dapat dengan cepat mendeteksi gas tanpa menghentikan sementara jalur produksi dengan mengidentifikasi perbedaan radiasi inframerah antara gas dan latar belakang dan memvisualisasikan gas apakah kebocoran ada, dan secara akurat menemukan sumber kebocoran.
