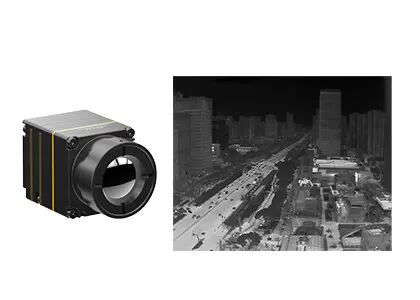

Drone Uncooled LWIR Thermal Module Dengan 640x512 12μm VOx Microbolometer

  • Drones Uncooled LWIR Thermal Module With 640x512 12μm VOx Microbolometer
Tempat asal Wuhan, Provinsi Hubei, Cina
Nama merek SensorMicro
Sertifikasi ISO9001:2015; RoHS; Reach
Nomor model iTL612/R
Kuantitas min Order 1 buah
Harga negotiable
Syarat-syarat pembayaran L/C,T/T
Detail produk
Resolusi 640x512 Konsumsi Daya 0,7W
Rentang Spektral 8~14μm Pitch Piksel 12μm
NETD yang khas ≤40mK Kecepatan Bingkai 30Hz
Menyoroti

Drones Uncooled LWIR Modul Termal

,

VOx Microbolometer LWIR Modul Termal

,

LWIR Kamera Termal Inti 12uM
Tinggalkan pesan
Deskripsi Produk
TWIN612 Modul Pencitraan Termal


Modul termal LWIR yang tidak didinginkan untuk drone dengan 640x512 12μm VOx Microbolometer


Deskripsi Produk


Inti kamera inframerah iTL612R mengintegrasikan detektor termal inframerah paket wafer level (WLP) 640x512 / 12μm.Ini adalah modul pencitraan termal radiometrik LWIR yang tidak didinginkan untuk drone dengan rentang spektral dari 8 hingga 14μm.

Modul kamera termal iTL612 memiliki presentasi gambar yang tajam dan tajam, ukuran kompak dan biaya rendah.Modul termal tidak didinginkan iTL612R memberikan solusi yang dapat diandalkan untuk integrasi sistem inframerah dengan ruang terbatasStruktur kompaknya telah mencapai tingkat atas dari modul spesifikasi yang sama.Ini juga memiliki fungsi termografi opsional dengan rentang pengukuran dari -20 °C ~ 550 °C untuk pengukuran suhu industri.

Modul termal iTL612 dikembangkan khusus untuk bidang pemeliharaan prediktif, inspeksi fotovoltaik, perlindungan lingkungan, penelitian ilmiah, fotografi udara,Penyelidikan Polisi, Bantuan dan Penyelamatan, Pencegahan Kebakaran Hutan, Keamanan Perkotaan dll.


Fitur Utama


Desain Kompak & Ringan
• Ukuran: 21mm × 22,3mm × 27,3mm (dengan lensa 9,1mm)
• Berat: 20,8g±1,5g (dengan lensa 9,1mm)
• Konsumsi daya rendah hingga 0,7W

Gambar yang Jelas & Radiometri yang Tepat
• Algoritma proses gambar baru: NUC/3DNR/DNS/DRC/EE
• Mendukung Windows/Linux/ARM SDK
• Mendukung pengukuran suhu regional, titik & isotherm

Berbagai antarmuka untuk integrasi mudah
• Antarmuka DVP/LVDS/USB2.0, output data gambar RAW/YUV, kontrol port serial


Spesifikasi Produk


Model ITL612/R
Kinerja detektor IR
Bahan yang sensitif Vanadium oxide
Resolusi 640×512
Ukuran piksel 12 μm
Jangkauan Spektral 8 ~ 14 μm
NETD yang khas ≤ 40mk
Pengolahan Gambar
Tingkat frame 30Hz
Waktu Mulai 5s
Video Digital RAW/YUV/BT656
Algoritma Gambar Koreksi Ketidaksamaan (NUC)
Pengurangan Kebisingan 3D (3DNR)
De-noise (DNS)
Kompresi Jangkauan Dinamis (DRC)
Peningkatan Edge (EE)
Tampilan gambar Hitam Panas / Putih Panas / Warna Palsu
Perangkat Lunak PC
Perangkat Lunak ICC Modul Kontrol & Tampilan Video
Spesifikasi Listrik
Antarmuka eksternal standar 30Pin_HRS: DF40C-30DP-0.4V ((51), (HRS, Pria)
Papan Ekspansi USB Tipe-C
Antarmuka Komunikasi RS232-TTL/USB2.0
Digital Video Interface CMOS8/USB2.0
Tegangan Pasokan 3.3V±0,1V VDC
Konsumsi Listrik Tipikal 0.7W
Pengukuran Suhu
Jangkauan suhu operasi -10°C~+50°C
Jangkauan Pengukuran Suhu -20°C~+150°C, 0°C~550°C; Dukungan kustomisasi dan ekspansi
Keakuratan Pengukuran Suhu Lebih besar dari ±3°C atau ±3% (@23°C±3°C)
Pengukuran suhu regional Dukungan Nilai maksimum, minimum dan rata-rata suhu daerah output
SDK Mendukung Windows/Linux/ARM; Mencapai Analisis Aliran Video dan Konversi dari Gray ke Suhu
Karakteristik Fisik
Ukuran (mm) 21×22.3×27.3 (Dengan Lensa 9.1mm)
Berat badan 20.8g±1.5g (Dengan Lensa 9.1mm)
Kemampuan Beradaptasi dengan Lingkungan
Suhu operasi -40°C~+70°C
Suhu penyimpanan -45°C~+85°C
Kelembaban 5% ~ 95%, Tidak kondensasi
Getaran 5.35 gram, 3 sumbu
Kejutan Gelombang setengah sinus, 40g / 11ms, 3 Axis 6 Arah
Sertifikat RoHS2.0/REACH
Optik
Lensa Opsional Fokus tetap Athermal: 9.1mm


Aplikasi Industri


Modul pencitraan termal iTL612/R dapat diintegrasikan ke dalam muatan UAV dan perangkat portabel sehingga digunakan secara luas di bidangPemeliharaan prediktif, inspeksi fotovoltaik, perlindungan lingkungan, penelitian ilmiah, fotografi udara, penyelidikan polisi, bantuan dan penyelamatan, pencegahan kebakaran hutan, keamanan perkotaan dll..

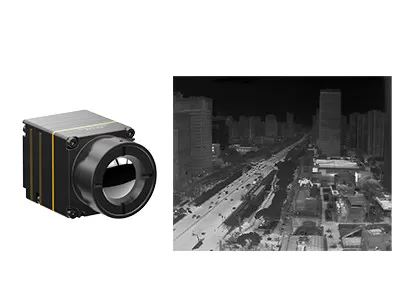

Drone Uncooled LWIR Thermal Module Dengan 640x512 12μm VOx Microbolometer 0


Layanan Standar



Dokumen lengkap: Manual produk, panduan pengaturan, dan referensi pilihan.

Bantuan Pengembangan & Pengujian: Pengujian Terintegrasi Sampel, evaluasi kinerja, dan verifikasi parameter dibuat mudah.

Advanced Developer Toolkit: SDK, API, algoritma, dan alat debugging untuk integrasi yang mendalam.

Dukungan Teknis Jauh: Dukungan 24/7  Tanggapan cepat dan resolusi tepat waktu untuk masalah kritis.

Garansi: Bagian asli dan kepatuhan proses yang ketat untuk mengembalikan kinerja yang optimal.


Pertanyaan Umum


1Di industri mana detektor inframerah/inti kamera termal dapat digunakan?


SensorDetektor inframerah mikro / inti kamera termal banyak digunakan di banyak industri seperti:

- Termografi: pemeliharaan daya, penglihatan mesin, HVAC bangunan, metalurgi petrokimia, pemeliharaan prediktif, pencegahan epidemi

- Keamanan dan Pemantauan: Kota Aman, Pemantauan Infrastruktur, Keamanan Perbatasan, Pelayaran Laut, Keamanan Pertambangan

- Pemadam Kebakaran & Penyelamatan: Pencegahan Kebakaran Hutan, Pencegahan Kebakaran, Pencarian & Penyelamatan

- UAV muatan: Inspeksi peralatan, Penegakan & Rescue, aplikasi pemadam kebakaran, pengamatan hewan

- Visi pribadi: rekreasi di luar ruangan, pengamatan hewan, patroli penegakan

- ADAS: Mengemudi Otonom, Sistem Asisten Pengemudi Lanjutan, Kendaraan Khusus

- AIoT: Smart Home, Hardware Cerdas, Perawatan Cerdas, Robot

- Lainnya: Sistem Visi Penerbangan yang Ditingkatkan, Deteksi Gas, Pertanian & Perikanan, Penelitian Ilmiah.
