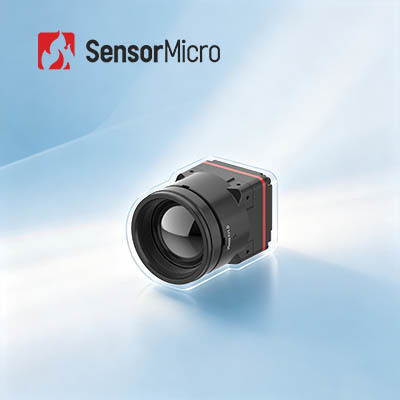

Inti Kamera Termal yang Tidak Dingin dengan Resolusi 1280x1024 dan Ukuran Pixel 8μm untuk Konsumsi Daya 1W Ultra-Rendah

  • Uncooled Thermal Camera Core with 1280x1024 Resolution and 8μm Pixel Size for Ultra-Low 1W Power Consumption
Tempat asal Cina
Nama merek SensorMicro
Sertifikasi ISO9001:2015; RoHS; Reach
Nomor model ituTL1208
Kuantitas min Order 1 buah
Harga Bisa dinegosiasikan
Syarat-syarat pembayaran T/T
Detail produk
Resolusi 1280x1024/8μm NETD ≤30mK
Rentang Spektral 8~14μm Tegangan suplai 4.5-5.5V
Konsumsi Daya Khas 1W Antarmuka Video Digital MIPI-CSI
Menyoroti

Inti Kamera Termal Tanpa Pendingin 12um

,

Inti Kamera Termal Keamanan 1280x1024
Tinggalkan pesan
Deskripsi Produk
Large Array Uncooled Thermal Camera Core 1280x1024 8μm untuk Perangkat Wearable
Ringkasan Produk

Optimalkan perangkat pencitraan termal Anda dengan inti kamera inframerah berkinerja tinggi iTL1208, solusi inovatif yang dibangun untuk efisiensi SWaP (Ukuran, Berat, dan Daya) terkemuka di industri.Melanggar batasan ukuran tradisional kamera termal megapixel, iTL1208 memiliki faktor bentuk ultra-kompak 22,6×22,6×34,5mm, berat ringan 35,7±2g, dan konsumsi daya 1W yang sangat rendah, sangat cocok untuk skenario aplikasi portabel dan seluler.

Sebagai inti kamera termal 8μm megapixel pertama di dunia, ia mengintegrasikan detektor resolusi tinggi 1280×1024 premium dan algoritma peningkatan gambar canggih untuk menangkap gambar termal yang tajam dan rinci.

SensorMicro mengkhususkan diri dalam desain, manufaktur, penjualan dan pemasaran detektor inframerah, modul termal dan inti kamera inframerah.Kami menyediakan pelanggan dengan berbagai solusi pencitraan termal inframerah yang memperpendek waktu pengembangan sekunder dan sangat mengurangi biaya.

Fitur Utama
  • 8μm Megapixel Terobosan:Inti kamera termal 8μm megapixel pertama di dunia yang didukung oleh detektor super inframerah ApexCore 1280×1024/8μm, menyeimbangkan resolusi tinggi dengan integrasi ultra-kompak.
  • Pemimpin kinerja SWaP:Ukuran hanya 22,6 × 22,6 × 34,5 mm, beratnya 35,7 ± 2 g (termasuk lensa 12 mm), dan hanya mengkonsumsi 1 W, memecahkan hambatan ukuran untuk pencitraan termal megapixel.
  • Optik Bebas Germanium:Chalcogenide optik dengan beberapa pilihan lensa untuk persyaratan aplikasi yang beragam.
  • Integrasi Cepat:Antarmuka output gambar MIPI CSI dengan output data RAW dan YUV untuk integrasi sistem yang sederhana.
Spesifikasi Produk
Model ITL1208
Indikator detektor IR Bahan sensitif: VOx
Resolusi: 1280×1024
Ukuran piksel: 8μm
Respon spektral: 8μm ~ 14μm
NetD tipikal: ≤30mK
Pengolahan Gambar Tingkat frame digital: 25/30Hz
Waktu memulai: ≤6 s
Video digital: RAW/YUV
Algoritma gambar: NUC/3DNR/DNS/DRC/EE
Tampilan gambar: 10 Jenis (Bodas Panas/Lava/Besi Merah/Besi Panas/Medis/Artik/Balimbang 1/Balimbang 2/Tint/Besi Hitam Panas)
Listrik Antarmuka eksternal standar: 34Pin_Connector Antarmuka: BP04SD-34-0065-R0
Antarmuka Komunikasi: TTL-232/I2C
Digital Video Interface: MIPI-CSI
Tegangan pasokan: 4,5-5,5V
Konsumsi daya yang khas: 1W
Mesin Ukuran (termasuk lensa):
• Lensa 5mm: 22,6mm × 22,6mm × 50mm (diameter luar lensa Φ37mm)
• Lensa 10mm: 22,6mm × 22,6mm × 45,3mm (diameter luar lensa Φ33mm)
• Lensa 12mm: 22,6mm × 22,6mm × 34,5mm (diameter luar lensa Φ26,6mm)
• Lensa 17mm: 22,6mm × 22,6mm × 35,4mm (diameter luar lensa Φ27mm)
• Lensa 25mm: 22,6mm × 22,6mm × 44,2mm (diameter luar lensa Φ33mm)
• Lensa 35mm: 22,6mm × 22,6mm × 50,9mm (diameter luar lensa Φ43,2mm)

Berat (termasuk lensa):
• 5mm Lensa: 85,5±4,5g
• 10mm Lensa: 70,5±3,6g
• 12mm Lensa: 35,7 ± 2g
• 17mm Lensa: 40.7±2.1g
• 25mm Lensa: 71.0±3.6g
• 35mm Lensa: 110±5.5g
Kemampuan Beradaptasi dengan Lingkungan Suhu operasi: -40°C~+70°C
Suhu penyimpanan: -45°C~+85°C
Kelembaban: 5% ~ 95%, tidak kondensasi
Getaran: 5,35 gram, getaran acak, 3-sumbu
Dampak: Half Sinus Wave, 40g / 11ms, Dampak arah 3 Axis, 6 arah
Sertifikasi: ROHS2.0/REACH
Lensa optik: Fokus tetap Athermal: 5/10/12/17/25/35mm
Aplikasi Industri

Modul pencitraan termal iTL1208 banyak digunakan dalam pemadam kebakaran hutan, pemeliharaan listrik, inspeksi fotovoltaik, pemantauan keamanan, perangkat portabel, perangkat portabel, dan banyak lagi.

Pendekatan Pelayanan Kita
Pra-Penjualan
Analisis Kebutuhan
Evaluasi Skenario
Pemilihan Produk
Solusi yang Disesuaikan
Pengiriman
Pengiriman Cepat
Integrasi Sistem & Pengujian
Pelatihan Teknis
Panduan Aplikasi
Layanan Pasca Penjualan
Diagnosis dari Jauh
Layanan Jaminan
Peningkatan Firmware
Pemeliharaan Teknis
Pertanyaan yang Sering Diajukan
Apa resolusi detektor inframerah?

Artinya, jumlah piksel pencitraan termal. Resolusi yang lebih tinggi berarti lebih banyak titik pengamatan dan pengukuran suhu,Dengan demikian target yang lebih kecil pada jarak yang lebih jauh dapat diamati dan diukurBiasanya resolusi pencitraan termal inframerah berkisar dari 256x192, 384x288, 640x512, 800x600, 1024x768, 1280x1024, dll. Dengan resolusi yang lebih tinggi, biaya detektor akan lebih tinggi.

Bidang Visi (FOV)

Ini mengacu pada bidang pandang dua dimensi dari ruang objek yang diamati oleh sistem optik dari imager termal inframerah.Dengan asumsi bahwa ukuran array detektor adalah A × B, ukuran piksel adalah d, dan panjang fokus lensa adalah f, maka sudut FOV horizontal θ=2×acrtan (A×d/2f).

Setelah array detektor dan ukuran piksel dipilih, bidang pandang hanya berubah dengan jarak fokus sistem optik: dengan jarak fokus yang lebih panjang, bidang pandang akan lebih sempit;dengan jarak fokus yang lebih pendek, bidang pandang akan lebih luas.
