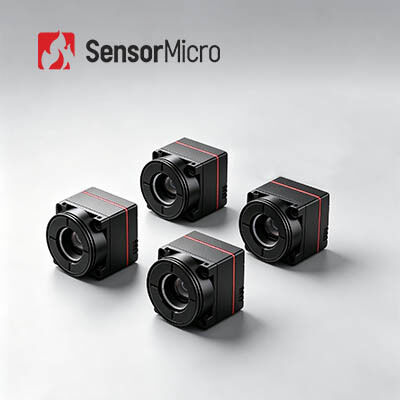

Inti Kamera Termal Tanpa Pendingin Vanadium Oksida dengan Resolusi 640x512 dan Pitch Piksel 12μm pada Konsumsi Daya 0,5W

  • Vanadium Oxide Uncooled Thermal Camera Core with 640x512 Resolution and 12μm Pixel Pitch at 0.5W Power Consumption
  • Vanadium Oxide Uncooled Thermal Camera Core with 640x512 Resolution and 12μm Pixel Pitch at 0.5W Power Consumption
Tempat asal Wuhan, Provinsi Hubei, Cina
Nama merek SensorMicro
Sertifikasi ISO9001:2015; RoHS; Reach
Nomor model iTL612 Pro
Kuantitas min Order 1 buah
Harga Bisa dinegosiasikan
Syarat-syarat pembayaran T/T
Detail produk
Resolusi 640x512 Kecepatan Bingkai 25/30Hz/50Hz
Konsumsi Daya 0.5W NETD yang khas ≤40mK
Rentang Spektral 8~14μm Pitch Piksel 12μm
Menyoroti

Inti Kamera Termal Tanpa Pendingin

,

Kamera Termal Vanadium Oksida

,

Inti Kamera Termal Ukuran Kecil
Tinggalkan pesan
Deskripsi Produk
Kamera Termal Inti Vanadium Oksida Tanpa Pendingin Ukuran Kecil 640x512/12μm 30Hz
Ikhtisar Produk
Inti kamera inframerah ultra-miniatur iTL612Pro dilengkapi dengan detektor tingkat wafer 640*512/12μm dan direkayasa dengan desain ultra-kompak. Dengan jejak penampang hanya 17,3*17,3 mm dan berat total hanya 13,7g, ia mendefinisikan ulang standar SWaP (Ukuran, Berat, dan Daya) industri. Sambil memastikan pencitraan termal berkualitas tinggi dan mendukung berbagai konfigurasi SDK, ia mencapai miniaturisasi ekstrem komponen inti, secara tepat mengatasi persyaratan ketat sistem inframerah ringkas dalam hal beban struktural, integrasi sistem, dan pengembangan iteratif.
Fitur Utama
  • Keringanan Tak Tertandingi dan Beban Minimal
    • Ukuran Ultra-Miniatur: 17,3*17,3*23,4 mm (termasuk lensa 9,1 mm)
    • Berat Ultra-Ringan: 13,7±0,5g (termasuk lensa 9,1 mm)
    • Konsumsi Daya Ultra-Rendah: Serendah 0,5W
  • FPA Mainstream dengan Pencitraan Jelas
    • Resolusi 640x512 untuk integrasi luas
    • Kejelasan Gambar yang Ditingkatkan: Berbagai algoritma gambar generasi baru untuk kualitas gambar yang lebih baik
  • Pengembangan Mudah & Integrasi Mulus
    • Berbagai pilihan lensa tersedia untuk berbagai skenario aplikasi
    • Mendukung berbagai antarmuka keluaran gambar: DVP8, LVDS, MIPI, USB 2.0, dan BT.656
    • Keluaran data RAW/YUV/Matrix-TEMP dengan kontrol port serial
Spesifikasi Produk
Model iTL612Pro
Indikator Detektor IR
Bahan Sensitif VOx
Resolusi 640*512
Ukuran Piksel 12μm
Respons Spektral 8μm ~ 14μm
NETD Khas ≤40mK
Pemrosesan Gambar
Laju Bingkai Digital 25/30Hz/50Hz
Waktu Mulai ≤5s
Video Digital RAW/YUV/Matrix-TEMP
Algoritma Gambar NUC/3DNR/DNS/DRC/EE
Tampilan Gambar 10 (Hitam Panas/Putih Panas/Warna Semu)
Perangkat Lunak PC
Modul Inframerah Kontrol Modul & Tampilan Video
Listrik
Antarmuka Eksternal Standar Antarmuka 30Pin_HRS: DF40C-30DP-0.4V(51)
Antarmuka Eksternal MIPI Antarmuka Konektor Panasonic 34Pin: AXE634124
Antarmuka Komunikasi TTL-232/USB2.0
Antarmuka Video Digital DVP8/LVDS/MIPI/USB2.0/BT.656
Tegangan Pasokan 4.2-5.5V
Konsumsi Daya Khas 0.5W
Pengukuran Suhu
Suhu Operasi -10℃~+50℃
Rentang Pengukuran Suhu /
Akurasi Pengukuran Suhu /
Pengukuran Suhu Parsial /
SDK /
Mekanis
Ukuran (termasuk lensa) 17,3*17,3*23,4 (lensa 9,1mm)
17,3*17,3*30,2 (lensa 13mm)
17,3*17,3*38 (lensa 25mm)
17,3*17,3*54 (lensa 45mm)
Berat (termasuk lensa) 13,7±0,5g (lensa 9,1mm)
20±0,5g (lensa 13mm)
27,3±0,5g (lensa 25mm)
51±0,5g (lensa 45mm)
Adaptabilitas Lingkungan
Suhu Operasi -40℃~+70℃
Suhu Penyimpanan -45℃~+85℃
Kelembaban 5%~95%, non-kondensasi
Getaran Getaran Sinus, Frekuensi: 10HZ～150HZ～10HZ, Nilai Puncak: 0,15mm, Arah Aksial: X, Waktu Ketahanan: 8 menit/sumbu, Siklus: 2 kali
Benturan Gelombang Setengah Sinus, 30g/11ms, Arah Benturan Sumbu X, 3 kali
Sertifikasi ROHS2.0/REACH
Lensa Optik Fokus Tetap Atermal: 9,1/13/25/45mm
Aplikasi Industri
Modul pencitraan termal iTL612 Pro dapat digunakan di bidang Pemadam Kebakaran Hutan, Pemeliharaan Listrik, Inspeksi Fotovoltaik, Pemantauan Keamanan, Perangkat yang Dapat Dipakai, Perangkat Portabel, dll.
Lini Produk Kami
  • Sensitivitas tinggi dan kinerja luar biasa
  • Teknologi terkemuka dunia di industri inframerah
  • Berbagai detektor inframerah tersedia - baik detektor IR tanpa pendingin maupun berpendingin dalam format dan ukuran piksel yang berbeda
  • Produksi massal untuk memastikan pengiriman cepat - tiga lini produksi dengan kapasitas produksi tahunan hingga jutaan detektor
Pertanyaan yang Sering Diajukan
1. Tentang detektor inframerah pengemasan keramik
Proses pengemasan keramik mirip dengan pengemasan logam, yang merupakan teknologi pengemasan detektor inframerah yang matang. Dibandingkan dengan pengemasan logam, volume dan berat detektor yang dikemas akan sangat berkurang. Untuk pengemasan keramik, sirkuit bacanya memiliki fungsi penyesuaian suhu operasi mandiri dan tidak memerlukan stabilisasi TEC.
2. Pengemasan Tingkat Wafer
Pengemasan tingkat wafer, juga dikenal sebagai pengemasan ukuran tingkat wafer, telah menjadi bagian penting dari teknologi pengemasan canggih di industri semikonduktor. Pengemasan tingkat wafer (WLP) adalah proses penyelesaian pengemasan vakum tinggi langsung pada seluruh wafer MEMS, kemudian menggores dan memotong untuk membuat detektor inframerah tunggal. Ini melakukan sebagian besar atau semua prosedur pengemasan dan pengujian langsung pada wafer detektor IR sebelum pemotongan. Ini adalah paket ukuran chip yang ditingkatkan yang memenuhi kebutuhan ukuran kecil, ringan, portabel, genggam, harga murah, dan efisiensi produksi tinggi.
