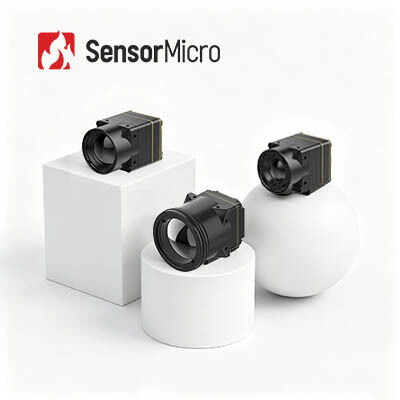

Uncooled Infrared Camera Core dengan Resolusi 640x512 8μm Pixel Pitch dan ≤30mK NETD untuk Perangkat Portable

  • Uncooled Infrared Camera Core with 640x512 Resolution 8μm Pixel Pitch and ≤30mK NETD for Portable Devices
Tempat asal Wuhan, Provinsi Hubei, Cina
Nama merek SensorMicro
Sertifikasi ISO9001:2015; RoHS; Reach
Nomor model ituTL608
Kuantitas min Order 1 buah
Harga Bisa dinegosiasikan
Syarat-syarat pembayaran T/T
Detail produk
Konsumsi Daya 0,4W Rentang Spektral 8~14μm
NETD yang khas ≤30mK Pitch Piksel 12μm
Resolusi 640x512 Kecepatan Bingkai 30/50Hz
Menyoroti

Inti Kamera Inframerah 640x512

,

Inti Kamera Inframerah 12um

,

Kamera Thermal Drone Muatan UAV
Tinggalkan pesan
Deskripsi Produk
Uncooled Infrared Camera Core 640x512 8μm Terintegrasi ke dalam Perangkat Portable dan Ruang Terbatas

Inti inframerah iTL608 mendefinisikan ulang optimasi SWaP pencitraan termal miniatur, mencapai kompak dan ringan yang terkemuka di industri sambil mempertahankan kinerja pencitraan profesional.Dengan jejak kaki kecil 13 × 13 × 18.3 mm dan berat ringan 6,7±1,5 gram, ini merupakan salah satu inti termal yang paling dapat diintegrasikan dalam kategorinya, menjadikannya ideal untuk desain perangkat yang sangat portabel dan terbatas ruang.

Menggunakan teknologi piksel ultra-halus 8μm dan resolusi asli 640 × 512, inti memberikan gambar termal yang sangat rinci,sementara rating NETD ≤30mK menjamin akurasi deteksi suhu yang luar biasa di spektrum LWIR 8-14μm. Pemberhentian cepat, frame rate yang dapat disesuaikan, dan algoritma koreksi gambar cerdas memastikan pencitraan real-time yang dapat diandalkan.beroperasi dengan sempurna dalam kondisi ekstrem dengan kompatibilitas periferal yang kaya untuk mendukung integrasi mulus ke dalam berbagai sistem termal portabel.

Fitur Utama
Desain yang Sangat Ringan
  • Ukuran kompak 13 × 13 × 18,3 mm dan berat 6,7 ± 1,5 g (termasuk lensa 6 mm)
  • Di antara tingkat integrasi tertinggi di kelasnya
Sensitivitas Tinggi, Deteksi yang Tepat
  • Ukuran piksel ultra-kecil 8μm dengan resolusi 640 × 512, memberikan detail halus dan gambar yang jelas
  • NETD tipikal ≤ 30mK, memungkinkan deteksi yang dapat diandalkan dari perbedaan suhu halus
Pengembangan yang Sederhana, Integrasi yang Cepat
  • Berbagai pilihan lensa optik tersedia untuk memenuhi persyaratan aplikasi yang beragam
  • Mendukung beberapa antarmuka output gambar, termasuk MIPI / USB 2.0 / BT.656
  • Output data gambar RAW dan YUV, dengan kontrol melalui port serial/I2C
Spesifikasi Produk
Model ITL608
Indikator detektor IR
Bahan yang sensitif VOx
Resolusi 640×512
Ukuran piksel 8 μm
Tanggapan Spektral 8μm ~ 14μm
NETD yang khas ≤ 30mK
Pengolahan Gambar
Tingkat frame digital 30/50Hz
Waktu Mulai ≤ 6 s
Video Digital Raw/YUV/TMP
Algoritma Gambar NUC/3DNR/DNS/DRC/EE
Tampilan gambar 10 Jenis (Bodas Panas/Lava/Besi Merah/Besi Panas/Medicinal/Artik/Rainbow 1/Rainbow 2/Tint/Black Hot)
Perangkat Lunak PC
Perangkat lunak Modul Kontrol & Tampilan Video
Listrik
Antarmuka eksternal standar 34Pin_Connector Interface: BP04SD-34-0065-R0
Antarmuka Komunikasi TTL-232/USB2.0/I2C
Digital Video Interface MIPI/USB2.0/BT656
Tegangan Pasokan 4-5,5V
Konsumsi Listrik Tipikal 0.4W
Mesin
Ukuran (termasuk lensa) Dengan lensa 6mm: 13 × 13 × 18,3 mm (diameter luar lensa Φ12,3 mm)
Dengan lensa 8,7 mm: 13 × 13 × 19,8 mm (diameter luar lensa Φ15,6 mm)
Dengan lensa 16,7 mm: 13 × 13 × 27,9 mm (diameter luar lensa Φ22,2 mm)
Dengan lensa 30 mm: 13 × 13 × 39 mm (diameter luar lensa Φ36 mm)
Berat (termasuk lensa) 6.7±1.5g (6mm lensa)
7.5±1.5g (lensa 8,7mm)
17±1,5g (16,7mm lensa)
42.7±1,5g (30mm lensa)
Kemampuan Beradaptasi dengan Lingkungan
Suhu operasi -40°C~+70°C
Suhu penyimpanan -45°C~+85°C
Kelembaban 5% ~ 95%, tidak kondensasi
Getaran 5.35grms, getaran acak, 3-sumbu
Dampak Gelombang setengah sinus, 40g / 11ms, arah dampak X Axis, 3 kali
Sertifikasi RoHS2.0/REACH
Lensa optik Fokus tetap: 6/8.7/16.7/30mm
Aplikasi Industri

Modul pencitraan termal iTL608 dapat digunakan di bidang pemadam kebakaran hutan, pemeliharaan listrik, inspeksi fotovoltaik, pemantauan keamanan, perangkat portabel, perangkat portabel, dan banyak lagi.

Kekuatan Utama Kami
Pasokan yang Stabil

Dengan memiliki rantai pasokan yang stabil dan dapat diandalkan di seluruh ekosistem kami, kami dapat merespon permintaan pasar dengan cepat.

Menjaga Inovasi

Dengan keahlian dalam pembuatan detektor dan pengalaman dalam mendukung integrasi sistem, kami mendapatkan wawasan yang mendalam tentang persyaratan kinerja, terus mengoptimalkan desain,dan menciptakan siklus yang baik: Aplikasi Produk → Umpan Balik Teknis → Peningkatan Produk.

Keuntungan Biaya

Dengan mengelola seluruh rantai produksi dan memanfaatkan manufaktur skala besar yang efisien, kami memberikan harga yang kompetitif untuk berbagai aplikasi.

Pertanyaan Umum
Apa itu Pseudo Color?
Pseudo warna, juga disebut warna palsu, mengubah distribusi termal benda ke dalam gambar visual melalui sistem pencitraan termal inframerah,ditampilkan pada monitor dalam tingkat abu-abu atau warna palsuUntuk memudahkan analisis visual gambar termal, mereka diwakili dengan menggunakan warna palsu yang menunjukkan perbedaan suhu.
Berapa banyak warna palsu yang dapat ditawarkan modul pencitraan termal SensorMicro?
White Hot, Lava, Ironbow, Hot Iron, Medis, Arktik, Pelangi1, Pelangi2, Merah Hot, Putih Hot
Prinsip Kerja Infrared Focal Plane Array
Sebuah array elemen fotosensitif diatur pada detektor array bidang fokus.Sinar inframerah yang dipancarkan dari tak terbatas di gambarkan pada elemen fotosensitif dari array bidang fokus melalui sistem optikDetektor mengubah sinyal cahaya menjadi sinyal listrik dan melakukan amplifikasi integral, pengambilan sampel, output buffer dan multiplexing sistem,dan akhirnya dikirim ke sistem pemantauan untuk membentuk gambar.
