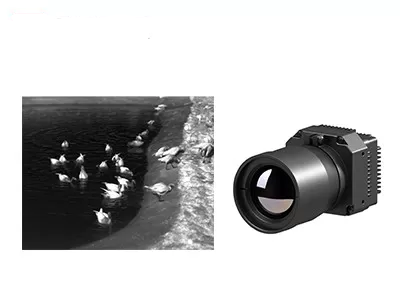

Modul Kamera Termal Radiometrik Uncooled LWIR 1280x1024 / 12µm

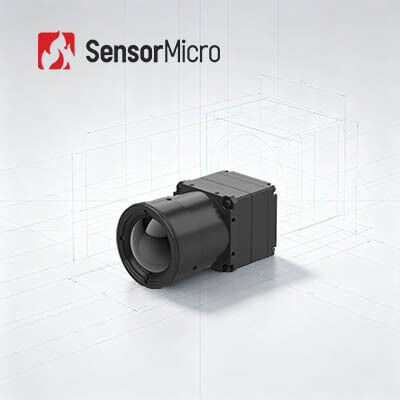

  • Radiometric Thermal Camera Module Uncooled LWIR 1280x1024 / 12μm
Tempat asal Cina
Nama merek SensorMicro
Sertifikasi ISO9001:2015; RoHS; Reach
Nomor model KOIN1212R
Kuantitas min Order 1 BUAH
Harga Bisa dinegosiasikan
Syarat-syarat pembayaran T/T
Detail produk
Resolusi 1280x1024/12μm NETD ≤40mK/F1.0/25℃
Rentang Spektral 8~14μm Kecepatan Bingkai Digital 30Hz
Konsumsi Daya Khas 1.0W Tegangan Pasokan 4,5~5,5V
Menyoroti

Modul Kamera Termal VOx 12um

,

Modul Kamera Termal LWIR 1280x1024

,

Modul Kamera VOx LWIR
Tinggalkan pesan
Deskripsi Produk
Modul Kamera Termal Radiometrik Tidak Dingin LWIR 1280x1024 / 12μm

Inti kamera inframerah COIN1212R memiliki detektor inframerah 1280*1024/12μm megapixel yang tidak didinginkan, terintegrasi dengan sirkuit pemrosesan sinyal canggih dan algoritma pengukuran suhu.Ini mendukung protokol komunikasi serial yang diadopsi secara luas dan menawarkan berbagai antarmuka output video bersama dengan berbagai pilihan lensa optikMampu dengan cepat mendeteksi perbedaan suhu dan memberikan gambar termal yang jelas dan data suhu yang tepat,Hal ini secara signifikan merampingkan pengembangan sekunder dari sistem pengukuran suhuHal ini menjadikannya solusi integrasi pencitraan termal all-in-one untuk aplikasi dalam pemantauan cerdas, manufaktur high-end, kontrol proses, penelitian ilmiah,dan aplikasi pencitraan termal kelas atas lainnya.

Fitur Utama
  • Pencitraan Definisi Tinggi, Deteksi yang Tepat
    • Deteksi resolusi tinggi megapixel memungkinkan pengukuran suhu inframerah pada tampilan yang lebih luas dan area yang lebih besar
    • Saat memantau variasi suhu kecil, lebih banyak rincian termal dari target yang jelas terungkap
  • Fitur Lengkap dan Efisien
    • Dikembangkan dengan detektor inframerah format besar yang tidak didinginkan
    • Terintegrasi dengan beberapa algoritma pemrosesan gambar canggih untuk meningkatkan kualitas gambar
    • Keakuratan pengukuran suhu hingga ±3°C atau ±3%, mendukung kisaran -20°C sampai 150°C dan 0 sampai 550°C, dengan ekstensi yang dapat disesuaikan
  • Multiple Konfigurasi, Integrasi Cepat
    • Mendukung berbagai mode output gambar termasuk DVP dan BT.1120
    • Output data gambar RAW/YUV dengan kontrol port serial
Spesifikasi Produk
Model COIN1212R
Indikator detektor IR
Bahan yang sensitif VOx
Resolusi 1280*1024
Ukuran piksel 12 μm
Tanggapan Spektral 8μm ~ 14μm
NETD yang khas ≤ 40mK/F1.0/25°C
Pengolahan Gambar
Tingkat frame digital 30Hz
Waktu Mulai 6s
Video analog /
Video Digital Raw/YUV422/TMP
Algoritma Gambar Koreksi Ketidaksamaan (NUC)
Pengurangan Kebisingan 3D (3DNR)
Penghapusan Kebisingan 2D (DNS)
Kompresi Jangkauan Dinamis (DRC)
Peningkatan Edge (EE)
Tampilan gambar 10 Jenis (Bodas Panas/Lava/Besi Merah/Besi Panas/Medicinal/Artik/Rainbow 1/Rainbow 2/Tint/Black Hot)
Perangkat Lunak PC
Perangkat Lunak ICC Modul Kontrol & Tampilan Video
Listrik
Antarmuka eksternal standar 50pin: DF40C-50DP-0.4V ((51), (HRS, Male)
Papan Ekstensi USB3.0
Antarmuka Komunikasi TTL-232
Digital Video Interface DVP16/BT.1120/MIPI
Tegangan Pasokan 4.5 ~ 5.5V
Konsumsi Listrik Tipikal 1.0W
Pengukuran Suhu
Suhu operasi -10°C~+50°C
Jangkauan Pengukuran Suhu -20°C~150°C, 0°C~550°C; Dukungan kustomisasi dan ekspansi
Keakuratan Pengukuran Suhu Lebih besar dari ±2°C / ±2%
Pengukuran suhu parsial Nilai maksimum, minimum, dan rata-rata output pendukung dari area pengukuran suhu
SDK Android/Windows/Linux; Mencapai Analisis dan Konversi Aliran Video dari Gray ke Suhu
Mesin
Ukuran inti kosong ((mm) 14mm/19mm/25mm: 25.4mm*25.4mm*19.3mm
35mm/50mm/100m: 35.4mm*35.4mm*17.8mm
Berat inti kosong ((g) 14mm/19mm/25mm: 19,7±1g
35mm/50mm/100m: 32,5±1g
Kemampuan Beradaptasi dengan Lingkungan
Suhu operasi -40°C~+70°C
Suhu penyimpanan -45°C~+85°C
Kelembaban 5% ~ 95%, tidak kondensasi
Getaran 5.35grms, getaran acak, 3-sumbu
Dampak Gelombang setengah sinus, 40g / 11ms, arah dampak 3 sumbu, 6 arah
Sertifikasi RoHS2.0/REACH
Lensa optik
Lensa optik Fokus tetap Athermal: 14mm/19mm/24mm
Tingkat Perlindungan IP67 ((Lensa Depan)
Aplikasi Industri

Modul pencitraan inframerah COIN1212R banyak digunakan dalam tenaga listrik, visi mesin, inspeksi bangunan, metalurgi petrokimia dll.

Layanan Standar
  • Dokumen lengkap:Manual produk, panduan pengaturan, dan referensi pilihan.
  • Bantuan Pengembangan & Pengujian:Pengujian Sampel Terpadu, evaluasi kinerja, dan verifikasi parameter dibuat mudah.
  • Advanced Developer Toolkit:SDK, API, algoritma, dan alat debugging untuk integrasi yang mendalam.
  • Dukungan teknis jarak jauh:Dukungan 24/7 - respon cepat dan resolusi tepat waktu untuk masalah kritis.
  • Jaminan:Bagian asli dan kepatuhan proses yang ketat untuk mengembalikan kinerja optimal.
Pertanyaan Umum
1Tentang keramik kemasan detektor inframerah
Proses kemasan keramik mirip dengan kemasan logam, yang merupakan teknologi kemasan detektor inframerah yang matang.volume dan berat detektor yang dikemas akan sangat berkurangUntuk kemasan keramik, sirkuit pembacanya memiliki fungsi suhu operasi yang menyesuaikan diri dan tidak memerlukan stabilisasi TEC.
2Pengemasan Tingkat Wafer
Kemasan tingkat wafer, juga dikenal sebagai kemasan ukuran wafer, telah menjadi bagian penting dari teknologi kemasan canggih di industri semikonduktor.Pengemasan tingkat wafer (WLP) adalah proses menyelesaikan pengemasan vakum tinggi langsung pada seluruh wafer MEMSIni melakukan sebagian besar atau semua prosedur pengemasan dan pengujian langsung pada wafer detektor IR sebelum mengiris.Ini adalah paket ukuran chip yang ditingkatkan yang memenuhi kebutuhan ukuran kecil, ringan, portabel, genggam, harga rendah dan efisiensi produksi yang tinggi.
