Modul Kamera Termal SWaP-C iLC212 yang Dioptimalkan dengan Lensa 3,2 mm
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xResolusi | 256x192 | Konsumsi daya | 700mW |
---|---|---|---|
Rentang spektral | 8~14μm | Lapangan Piksel | 12μm |
BERSIH | ≤65mK | Kecepatan bingkai | 25Hz/30Hz |
Cahaya Tinggi | Modul Kamera Termal iLC212,Modul Kamera Termal Lensa 3.2mm,Modul Kamera Inframerah SWaP-C |

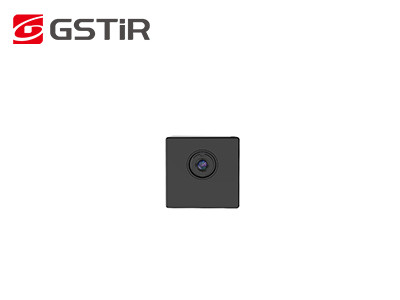

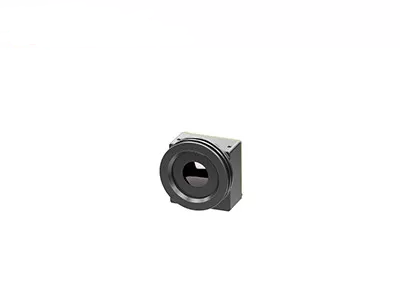

Modul Kamera Termal SWaP-C iLC212 yang Dioptimalkan dengan Lensa 3,2 mm
Modul pencitraan IR tanpa pendingin iLC212 mengintegrasikan detektor inframerah paket tingkat wafer susunan bidang fokus (WLP) 256x192 / 12μm dan dapat menangkap spektrum inframerah gelombang panjang (LWIR) yang berkisar antara 8 hingga 14μm.
Berorientasi pada SWaP-C yang dioptimalkan sepenuhnya, modul kamera termal iLC212 dirancang khusus untuk pelanggan yang memiliki persyaratan ketat mengenai ukuran, berat, dan biaya di bidang keamanan dan pengawasan.Karena ukurannya yang mini, ringan, dan harga yang sangat murah, inti termal iLC212 sangat memenuhi permintaan harga rendah pelanggan, mempersingkat waktu pengembangan, dan menghemat biaya.
Global Sensor Technology mengkhususkan diri dalam desain, manufaktur, penjualan dan pemasaran detektor pencitraan termal dan modul inframerah.Kami dapat menyediakan berbagai solusi pencitraan termal inframerah kepada pelanggan kami yang mempersingkat waktu pengembangan sekunder dan sangat mengurangi biaya bagi pelanggan.
- Aplikasi SWaP-C yang dioptimalkan sepenuhnya
-Cocok untuk berbagai kamera termal keamanan
- Berbagai macam aplikasi pencitraan termal
- Konsumsi Daya Rendah
Model | iLC212 |
Kinerja Detektor IR | |
Bahan | Vanadium Oksida yang Tidak Didinginkan |
Resolusi | 256×192 |
Ukuran Piksel | 12μm |
Respon Spektral | 8μm ~14μm |
NETD | ≤65mK@F1.0@25℃@50Hz |
Pengolahan citra | |
Video Digital | MENTAH/YUV/BT656;Mendukung Transmisi Video USB2.0;Garis Parameter Pendukung Pengukuran Suhu |
Kecepatan Bingkai Digital | 25Hz/30Hz |
Tampilan Gambar | Hitam-panas/putih-panas/Warna semu |
Algoritma Gambar | Koreksi Ketidakseragaman (NUC) Pengurangan Noise Gambar 3D (3DNR) Pengurangan Kebisingan 2D (DNS) Kompresi Rentang Dinamis (DRC) Peningkatan EE |
Waktu Mulai | ≤3 detik |
Pengukuran suhu | |
Kisaran Suhu Pengoperasian | -10℃~+50℃ |
Rentang Pengukuran Suhu | -20℃~+150℃, Mendukung Perluasan dan Kustomisasi Rentang Pengukuran Suhu |
Akurasi Pengukuran Suhu | ±3℃/±3% (ambil nilai yang lebih besar) @23℃±5℃;Jarak Pengukuran Suhu adalah 1,5m |
Pengukuran Suhu Daerah | Mendukung Pengukuran Suhu Area Apa Pun, Nilai Maksimum Area Keluaran, Nilai Minimum, dan Nilai Rata-rata |
SDK | Versi Windows / Linux, Mencapai Analisis Aliran Video dan Konversi Abu-abu ke Suhu |
Antarmuka Listrik | |
Antarmuka Eksternal | Konektor 30pin_HRS Input daya Video Digital RS232-TTL/USB2.0 GPIO dll. |
Komunikasi | RS232-TTL/USB2.0 |
Komponen Ekspansi | Dewan VPC |
Perangkat Lunak PC | |
Perangkat Lunak ICC | Kontrol Modul dan Tampilan Video |
Sistem tenaga | |
Sumber Daya listrik | DC 3.3V±0.1V |
Pembuangan Daya | Kondisi Stabil: 0,70W/3,3V @23±3℃ |
Sifat fisik | |
Konektor | Model Konektor Eksternal: DF40C-30DP-0.4V (51), (HRS-Pria) Model Konektor Kawin: DF40C (2.0)-30DS-0.4V (51), (HRS-Female) |
Ukuran | 21mm×21mm×12.8mm (termasuk lensa 3.2mm) |
Berat | 8,9g±0,5g (termasuk lensa 3,2mm) |
Kemampuan Beradaptasi Lingkungan | |
Suhu Operasi | -40℃~+70℃ |
Suhu Penyimpanan | -45℃~+85℃ |
Kelembaban | 5%~95%, tanpa kondensasi |
Ketahanan Terhadap Benturan & Getaran | Dampak: setengah gelombang sinus, 40g/11ms, 3 sumbu, 6 arah Getaran: 5,35grms, 3 sumbu |
Sertifikasi | ROHS2.0/REACH |
Lensa | |
Lensa Opsional | 3,2mm/F1.1, HFOV: 55,6±2,8°;Lapisan: AR |
Modul pencitraan termal iLC212 diterapkan pada bidang Pemantauan Keamanan, Termografi, Perangkat yang Dapat Dipakai, Elektronik Kendaraan, Rumah Pintar, Deteksi Makhluk Hidup, dll.
1. Apakah kamera termal dapat melihat menembus dinding atau benda padat lainnya?
Tidak, kamera termal tidak dapat melihat menembus dinding atau benda padat.Mereka mendeteksi dan mengukur radiasi infra merah yang dipancarkan atau dipantulkan oleh objek di bidang pandangnya.Namun, bahan tertentu, seperti kaca, memungkinkan radiasi infra merah melewatinya, sehingga kamera termal dapat “melihat” menembus bahan transparan tersebut.
2. Apa yang dimaksud dengan modul termal berpendingin dan tidak berpendingin?
Modul termal berpendingin dan tidak didinginkan adalah jenis sistem pencitraan inframerah (IR) yang digunakan untuk menangkap dan menganalisis radiasi termal.Mereka biasanya digunakan dalam aplikasi seperti pengawasan, pemadaman kebakaran, inspeksi industri
3. Apa perbedaan antara modul termal berpendingin dan tidak berpendingin?
Perbedaan utamanya terletak pada jenis teknologi sensor yang digunakan.Modul termal berpendingin menggunakan mekanisme pendinginan kriogenik untuk menjaga sensor pada suhu yang sangat rendah, biasanya di bawah -200 derajat Celcius.Pendinginan ini meningkatkan sensitivitas dan mengurangi kebisingan sensor, sehingga menghasilkan kualitas gambar yang lebih tinggi dan kinerja yang lebih baik dalam aplikasi jarak jauh dan resolusi tinggi.Namun, modul termal berpendingin lebih mahal, lebih besar, dan memerlukan perawatan berkala.
Sebaliknya, modul termal tanpa pendingin menggunakan sensor mikrobolometer yang beroperasi pada suhu ruangan.Sensor ini mendeteksi perubahan suhu dan mengubahnya menjadi sinyal listrik, yang kemudian diproses untuk menghasilkan gambar termal.Modul termal tanpa pendingin berukuran lebih kecil, lebih kompak, lebih murah, dan tidak memerlukan perawatan.Namun, sensitivitasnya lebih rendah dan mungkin tidak berfungsi dengan baik dalam skenario yang menuntut.
