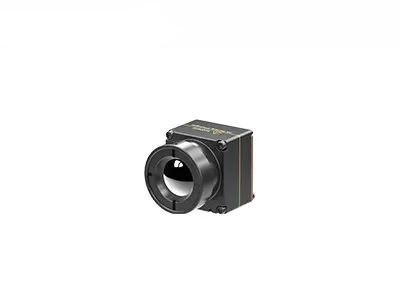

9.1mm Lensa Modul Pencitraan Termal Tanpa Pendingin 30Hz 640x512 12μm untuk Drone
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xResolusi | 640x512 | Konsumsi daya | 0,7W |
---|---|---|---|
Rentang spektral | 8~14μm | Pitch Piksel | 12μm |
NETD biasa | 40mK | Kecepatan bingkai | 30Hz |
Cahaya Tinggi | Modul Pencitraan Termal Tanpa Pendingin 30Hz,Modul Pencitraan Termal Lensa 9.1mm,Inti Kamera Termal 640x512 Drone |
Lensa 9.1mm, Frame Rate 30Hz Tanpa Pendingin 640x512 Modul Pencitraan Termal 12μm untuk Drone
Inti kamera inframerah iTL612R mengintegrasikan detektor termal inframerah paket tingkat wafer (WLP) 640x512 / 12μm.Ini adalah modul pencitraan termal radiometrik LWIR tanpa pendingin untuk drone dengan rentang spektral dari 8 hingga 14μm.
Fitur modul kamera termal iTL612 dalam penyajian gambar yang tajam dan tajam, ukuran yang ringkas dan biaya yang rendah.Berorientasi untuk SWAP yang dioptimalkan sepenuhnya, modul termal tanpa pendingin iTL612R memberikan solusi andal untuk integrasi sistem inframerah dengan ruang terbatas.Strukturnya yang ringkas telah mencapai level teratas dari modul spesifikasi yang sama.Ini juga memiliki fungsi termografi opsional dengan rentang pengukuran dari -20℃~550 untuk pengukuran suhu industri.
Modul termal iTL612 dikembangkan secara khusus untuk bidang Pemeliharaan Prediktif, Inspeksi Fotovoltaik, Perlindungan Lingkungan, Penelitian Ilmiah, Fotografi Udara, Investigasi Polisi, Bantuan & Penyelamatan, Pencegahan Kebakaran Hutan, Keselamatan Perkotaan, dll.
Desain Ringkas & Ringan
• Ukuran: 21mm×22.3mm×27.3mm (dengan lensa 9.1mm)
• Berat: 20.8g±1.5g (dengan lensa 9.1mm)
• Konsumsi daya rendah serendah 0,7W
Gambar Jelas & Radiometri Akurat
• Algoritme proses gambar baru: NUC/3DNR/DNS/DRC/EE
• Mendukung Windows/Linux/ARM SDK
• Mendukung pengukuran suhu regional, titik & isoterm
Berbagai Antarmuka untuk Integrasi yang Mudah
• Antarmuka DVP/LVDS/USB2.0, output data gambar RAW/YUV, kontrol port serial
Model | iTL612/R |
Kinerja Detektor IR | |
Bahan Sensitif | Vanadium Oksida |
Resolusi | 640 × 512 |
Ukuran Piksel | 12μm |
Rentang Spektral | 8~14μm |
NETD biasa | 40mk |
Pengolahan citra | |
Tingkat Bingkai | 30Hz |
Waktu mulai | 5 detik |
Video Digital | RAW/YUV/BT656 |
Algoritma Gambar | Koreksi Ketidakseragaman (NUC) Pengurangan Kebisingan 3D (3DNR) De-noise (DNS) Kompresi Rentang Dinamis (DRC) Peningkatan Tepi (EE) |
Tampilan Gambar | Hitam Panas/Putih Panas/Warna Semu |
Perangkat Lunak PC | |
Perangkat Lunak ICC | Kontrol Modul & Tampilan Video |
spesifikasi elektrik | |
Antarmuka Eksternal Standar | 30Pin_HRS: DF40C-30DP-0.4V(51), (HRS, Pria) |
Papan Ekspansi USB | Tipe-C |
Antarmuka Komunikasi | RS232-TTL/USB2.0 |
Antarmuka Video Digital | CMOS8/USB2.0 |
Tegangan Pasokan | 3.3V ± 0.1V VDC |
Konsumsi Daya Khas | 0,7W |
Pengukuran suhu | |
Kisaran Suhu Operasi | -10 °C~+50 °C |
Rentang Pengukuran Suhu | -20 °C~+150 °C, 0 °C~550 °C;Mendukung Kustomisasi dan Ekspansi |
Akurasi Pengukuran Suhu | Lebih besar dari ±3°C atau ±3% (@23℃±3℃) |
Pengukuran Suhu Daerah | Mendukung Nilai Maksimum, Minimum dan Rata-Rata dari Output Regional Temperature |
SDK | Mendukung Windows/Linux/LENGAN;Mencapai Analisis dan Konversi Streaming Video dari Abu-abu ke Suhu |
Karakter fisik | |
Ukuran (mm) | 21×22.3×27,3 (Dengan Lensa 9.1mm) |
Bobot | 20.8g±1.5g (Dengan Lensa 9.1mm) |
Adaptasi Lingkungan | |
Suhu Operasional | -40 °C~+70 °C |
Suhu Penyimpanan | -45 °C~+85 °C |
Kelembaban | 5% ~ 95%, Non-kondensasi |
Getaran | 5.35 gram, 3 Sumbu |
Terkejut | Gelombang setengah sinus, 40g/11ms, 3 Sumbu 6 Arah |
Sertifikat | ROHS2.0/REACH |
Optik | |
Lensa Opsional | Fokus Tetap Athermal: 9.1mm |
Modul pencitraan termal iTL612/R dapat diintegrasikan ke dalam muatan UAV dan perangkat yang dapat dikenakan sehingga banyak digunakan di bidangPemeliharaan Prediktif, Inspeksi Fotovoltaik, Perlindungan Lingkungan, Penelitian Ilmiah, Fotografi Udara, Investigasi Polisi, Bantuan & Penyelamatan, Pencegahan Kebakaran Hutan, Keselamatan Perkotaan, dll.
1.Bagaimana cara kerja mikrobolometer susunan bidang fokus yang tidak didinginkan?
Dengan menggunakan prinsip efek termal radiasi inframerah, detektor inframerah tanpa pendinginan mengubah energi radiasi inframerah menjadi energi panas dengan bahan serapan inframerah, sehingga suhu bahan sensitif meningkat.Kemudian, parameter fisik tertentu dari bahan sensitif berubah sesuai dan diubah menjadi sinyal listrik atau sinyal cahaya tampak melalui mekanisme konversi tertentu yang dirancang untuk mewujudkan deteksi objek.
2. Apa keuntungan dari detektor inframerah yang tidak didinginkan?
Detektor bidang fokus inframerah tanpa pendingin tidak memerlukan perangkat Integrated Dewar Cooler Assembly (IDCA) dan dapat bekerja pada suhu kamar.Ini memiliki keunggulan mulai cepat, konsumsi daya rendah, ukuran kecil, ringan, umur panjang, biaya rendah dan sebagainya.Meskipun sensitivitas detektor bidang fokus inframerah yang tidak didinginkan tidak sebaik detektor inframerah yang didinginkan, setelah bertahun-tahun dikembangkan, kinerja biayanya jelas lebih baik daripada detektor yang didinginkan, yang memiliki prospek aplikasi yang lebih luas.
